03.A 13-05-03

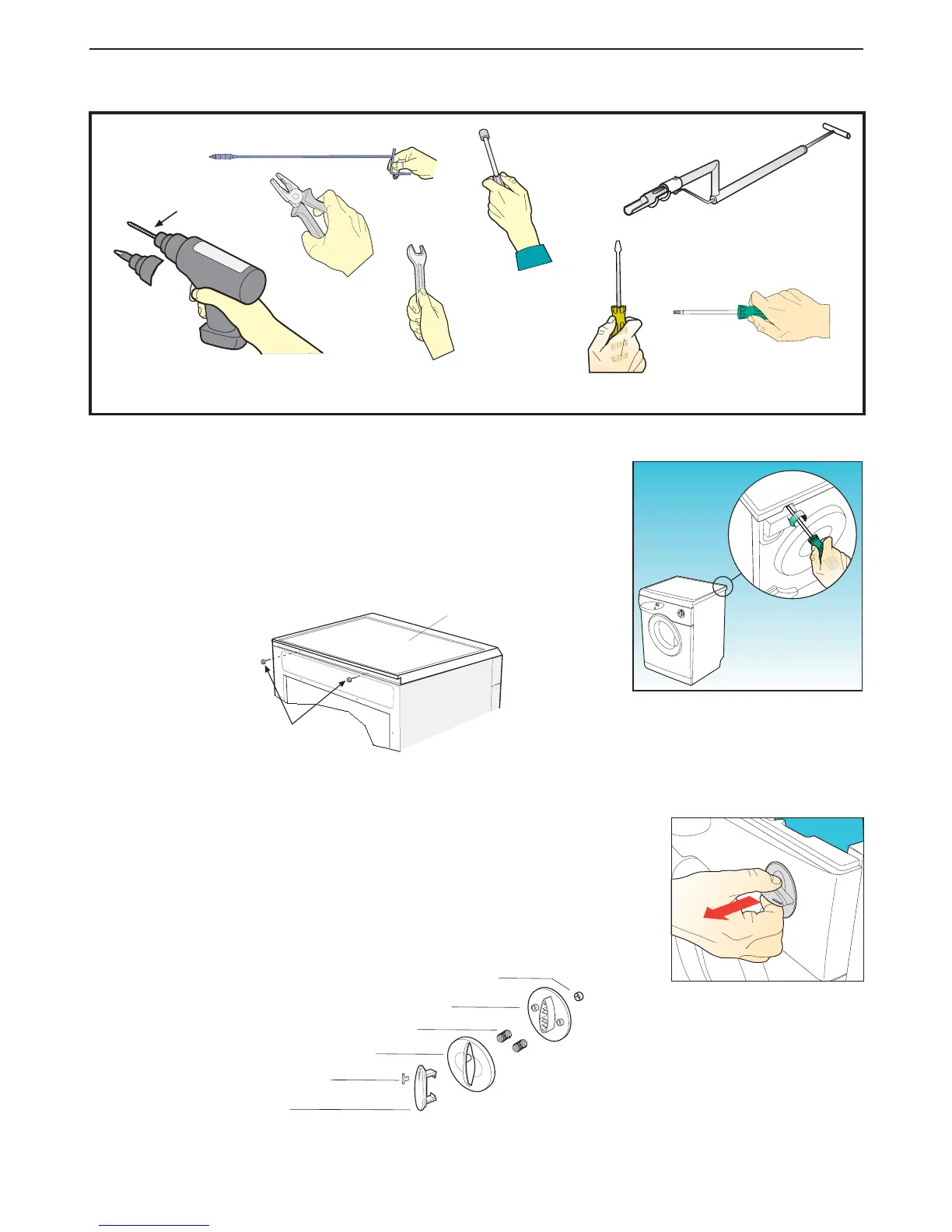

Paso 1 Para quitar la tapa superior (B360):
(a) Quitar, con un destornillador con cabeza de cruz, los 2 tornillos
posteriores
(B440) de fijación de la tapa superior (B360),
(b) Levantar la parte posterior de la tapa y empujarla hacia adelante
para quitarla.
(c) Para reinstalarla, proceder en sentido inverso.
Herramientas necesarias para desmontar los diferentes componentes de la máquina:
Taladro atornillador con batería
con broca para metal de Ø 4mm
Pinzas
Llave abierta de 7 y 10 y 13
Llave de tubo
de 10 y 13
Destornillador plano
Destornillador largo con punta de cruz
Herramienta para montaje
de la correa de transmisión
código 268014600
Destornillador con
cabeza Torx T20
Paso 2
Para quitar y/o desmontar el conjunto perilla programador:
(a) Aferrar manualmente la perilla, luego tirar delicadamente.
(b) Quitar la tapa de la perilla (B740) incluyendo el índice (B013)
y la placa de la tapa (B730) haciendo leva delicadamente en los
enganches;
luego sacar las piezas con atención.
(c) Recuperar los 2 muelles (B750), luego la leva (B220) y el muelle (B067).
(d) Para reinstalarlos, proceder en sentido inverso.
PROCEDIMIENTOS DE SERVICIO
B360
B440
Ø 4mm
DASVDFFB
VV, LBB 2
B750
B013
B220
B730
B740
B067
