Malber TD6003 - Page 43

09.A 13-05-03
A520
}
B051
B540
B670
B550
B530 (n°4)
A490 (n°2)
A500
B020
B560
B030
B006
Para secadoras producidas después de la semana 18° del 2003 (con número de matrícula 200318..)

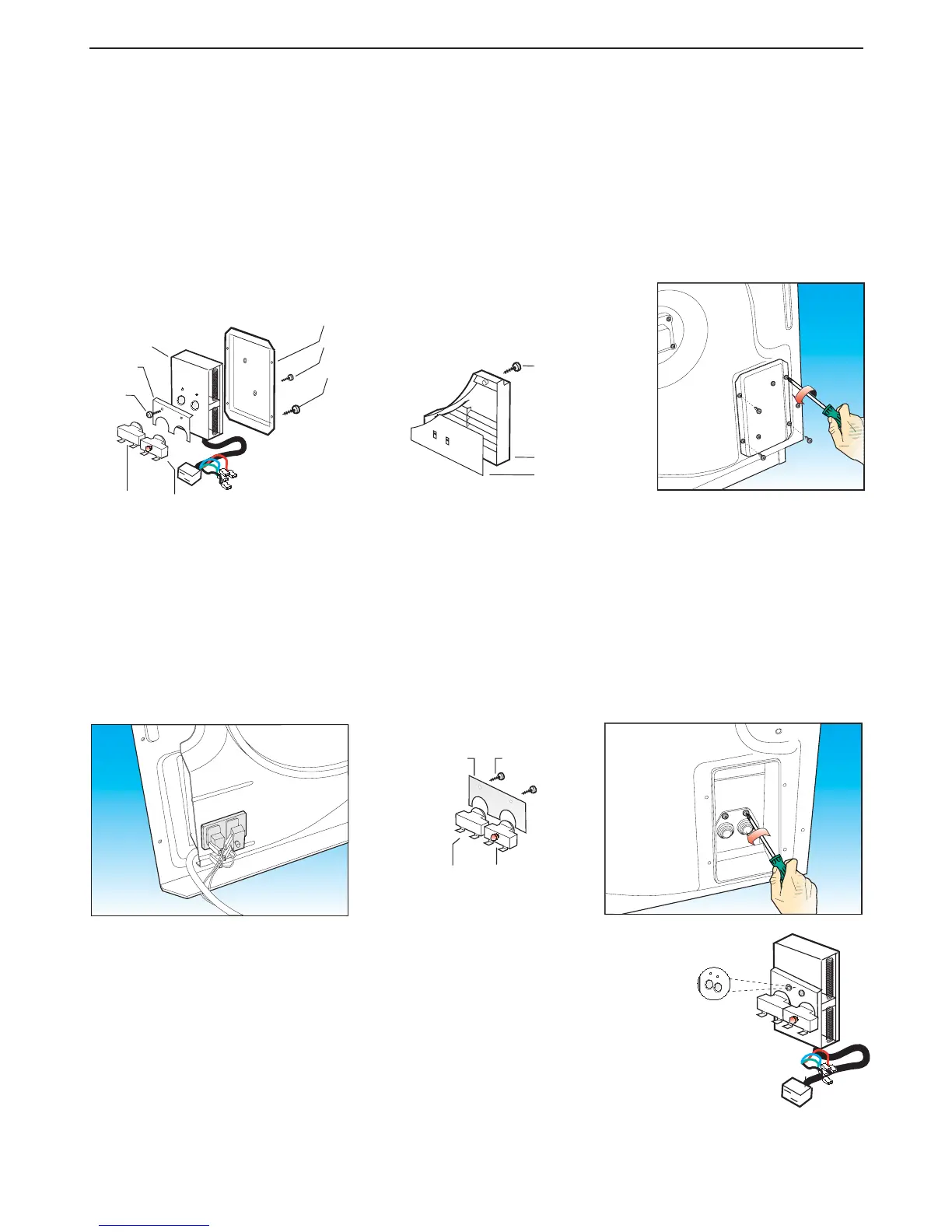

Paso 14 Para quitar y/o sustituir la resistencia (B560) y la tapa de inspección del aire (B051):
(a) Desde el lado posterior de la máquina con un destornillador de cruz, quitar
los 4 tornillos de fijación (B530) de la tapa porta resistencia (B550);
(b) Quitar los 2 tornillos (A490) de fijación de la resistencia (B560).
(c) Quitar el tornillo (A520) de fijación del conjunto tapa de toma de aire (B051).
(d) Desconectar la caja de bornes eléctrica de la resistencia en la parte baja de la máquina, luego
extraer la resistencia (B560).
En caso de sustitución de la resistencia:
Desconectar los contactos de los termostatos (B006)(B030) anotando sus posiciones y recuperar:
- El termostato de máxima (B006)
- El termostato de seguridad con recuperación manual (B030)
- La chapa termóstatos (B020)
- Los 2 tornillos de fijación de la chapa termóstatos (A500)
(e) Para reinstalar proceder en sentido inverso.
Paso 15 Versión Nueva
Para sustituir y/o quitar:
- el termostato de seguridad con recuperación manual (B006)
- el termostato de máxima con recuperación automática (B030)
(a) Quitar la tapa porta resistencia (B550) ejecutando el
(Paso 14).
(b) Para acceder con mayor facilidad, a la caja de bornes de la resistencia aconsejamos
quitar la tapa de inspección de la toma de aire (B051) (Paso 14) y desconectarla.
(c) Quitar los 2 tornillos (B550) de fijación de la chapa de fijación de los termostatos(B020) y proceder
a la sustitución.
(d) Para reinstalar proceder en sentido inverso.
Para las secadoras producidas antes de la semana 18° del 2003
Paso 15 Para sustituir y/o quitar:
- el termostato de seguridad con recuperación manual (B006)
- el termostato de máxima con recuperación automática (B030)
(a) Quitar la tapa superior (B360) ejecutando el Paso 1
.
(b) Para acceder con mayor facilidad, aconsejamos quitar el panel posterior (B580) ejecutando el Paso16
quitando solamente los componentes necesarios.
(c) Quitar la tapa (B550) junto con la resistencia (B560) ejecutando el Paso14 teniendo cuidado de
desconectar el cablaje eléctrico.
(d) Quitar los dos tornillos de fijación (A500) de la chapa galvanizada (B020), luego extraer el termostato
que se va a sustituir.
(e) Para reinstalar proceder en sentido inverso.
Información Técnica código 466000021
PROCEDIMIENTOS DE SERVICIO
B020 A500
B030
B006
