13.A 13-05-03

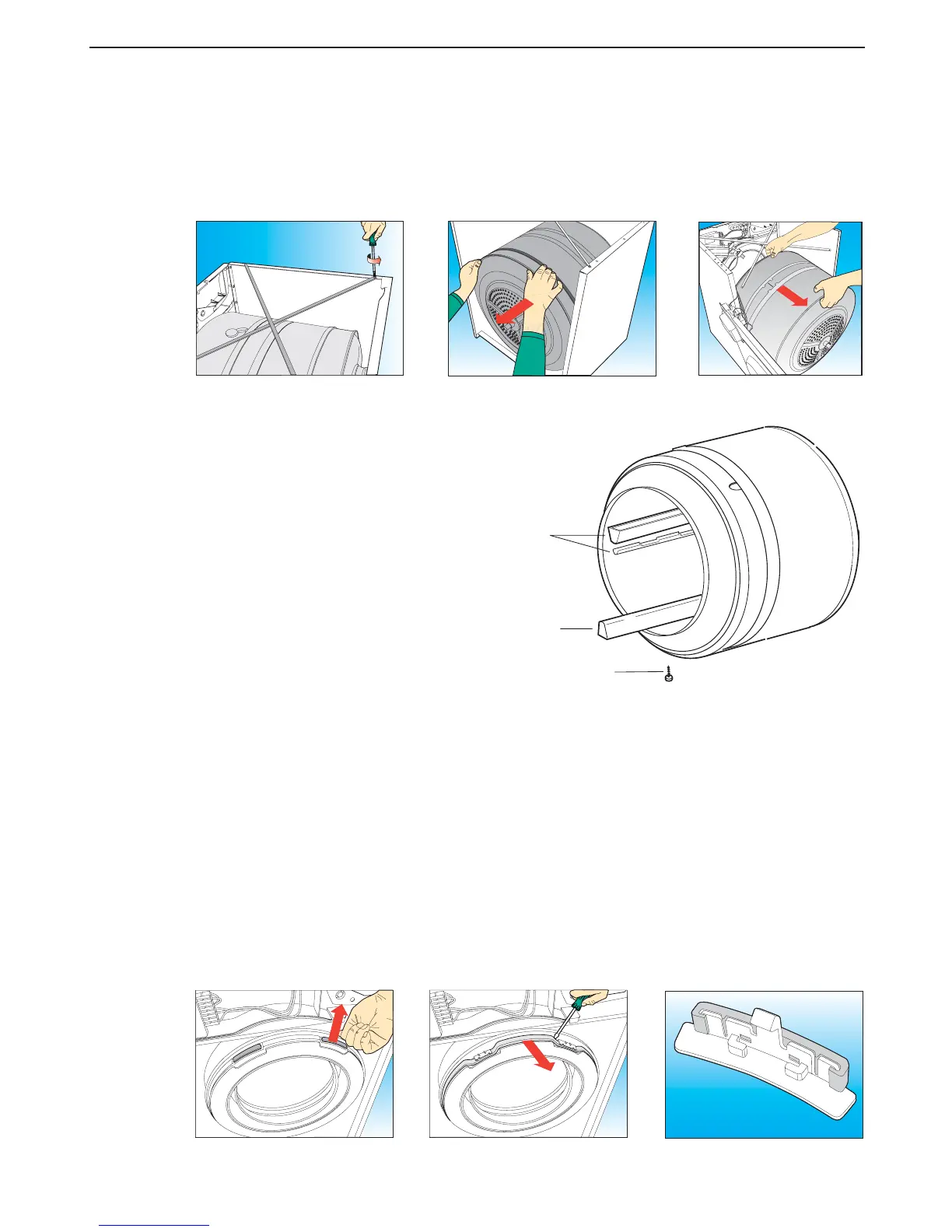

Paso 19 Para sustituir y/o quitar el conjunto cuba (A300):
(a) Quitar la tapa superior (B360) ejecutando el Paso 1.
(b) Quitar la tapa posterior (B580) ejecutando el Paso 16 quitando sólo los componentes necesarios
para esta operación.
(c) Quitar manualmente la correa (A290) de la cuba y del motor.
(d) Quitar los 2 tornillos (A510) de los tirantes (B350) lado posterior de la máquina, de modo que se
separen los costados y extraer la cuba.
(e) Para reinstalar, proceder en sentido inverso, ejecutando el Paso 18 para reinstalar la correa.
Paso 21 Para sustituir y/o quitar los patines (A530) y la guarnición de fieltro (A410) del marco
del soporte de la cuba (A340):
(a) Quitar la tapa superior (B360) ejecutando el Paso 1.
(b) Quitar la tapa posterior (B580) ejecutando el Paso 16 quitando sólo los componentes necesarios
para esta operación.
(c) Quitar manualmente la correa (A290) de la cuba y del motor.
(d) Quitar los 2 tornillos (A510) de los tirantes (B350) lado posterior de la máquina, para separar los
costados y extraer la cuba.
(e) Con una mano, presionar el enganche posterior del patín (A530), luego extraerlo; a este punto,
se puede extraer con un destornillador la guarnición de fieltro (A410).
NB: Se aconseja, en el caso de sustitución de los patines o de la guarnición de fieltro, instalar
patines (A530) y guarnición (A410) nuevos; para esto, se encuentra disponible un kit completo
que se debe ordenar como recambio con el código 720208100, y que además de estos detalles
contiene cinta biadhesiva necesaria para encolar la guarnición de fieltro.
(f) Para reinstalar, proceder en sentido inverso, ejecutando el Paso 18 para reinstalar la correa.
Paso 20 Para sustituir y/o quitar el batidor cuba con sonda (A320)
y/o el batidor cuba sin sonda (A310) del conjunto cuba (A300):
(a) Quitar la tapa superior (B360) ejecutando el Paso 1.
(b) Quitar los 3 tornillos (A420) de fijación del batidor que se va
a sustituir.
(c) Para reinstalar, proceder en sentido inverso,
ejecutando el Paso 18 para reinstalar la correa.
PROCEDIMIENTOS DE SERVICIO
A420
A310
A320
