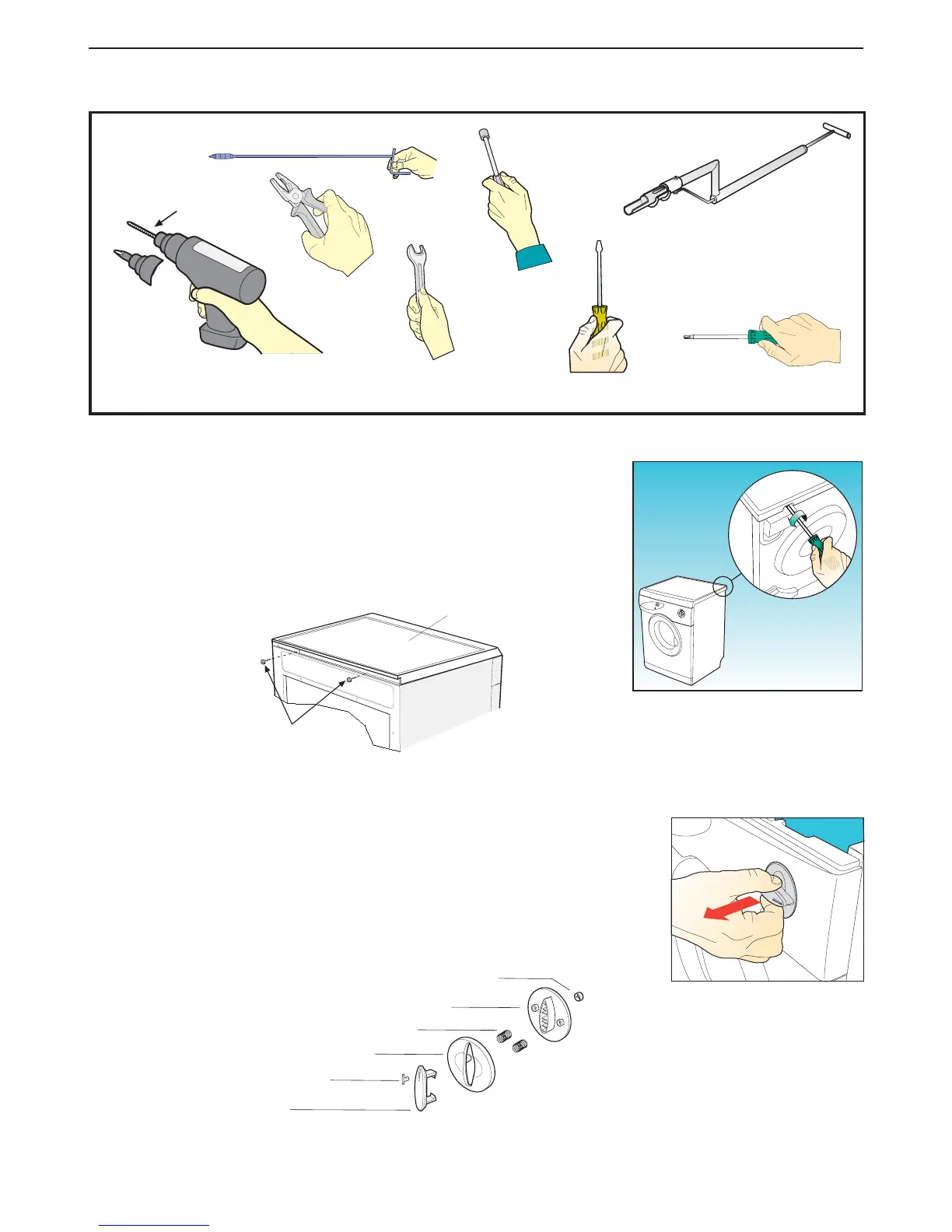

Schritt 1 Zum Demontieren der oberen Abdeckplatte (B360):
(a) Mit Hilfe eines Kreuzschlitz-Schraubenziehers
die 2 rückseitigen Feststellschrauben
(B440) der oberen Abdeckplatte (B360) lösen.
(b) Den hinteren Teil der Abdeckplatte anheben und für
die Entnahme nach vorne schieben.
(c) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Für die Demontage der verschiedenen Gerätekomponenten erforderliche Werkzeuge:
Akku-Schraubbohrer
mit Metallbohrer Ø 4mm
Zangen
7-er, 10-er und 13-er
Gabelschlüssel
10-er und 13-er
Steckschlüssel
Schlitz-
Schraubenzieher
Langer Kreuzschlitz-Schraubenzieher
Werkzeug für die Montage
des Treibriemens
Code 268014600
Torx-Schraubenzieher
T20
Schritt 2 Zum Demontieren und/oder Auseinandernehmen der Gesamtheit
Programmschalter :
(a) Den Schalter mit der Hand ergreifen und leicht daran ziehen.
(b) Den Schalterdeckel (B740) mit dem Zeiger (B013)
und der Schalterdeckelplatte (B730) durch leichtes Drücken der
Anhakvorrichtungen entnehmen; dann vorsichtig die Einzelteile
herausziehen.
(c) Die 2 Federn (B750), den Nocken (B220) und die Feder (B067)
sicherstellen.
(d) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
ARBEITSVERFAHREN
B360
B440
Ø 4mm
DASVDFFB
VV, LBB 2
B750
B013
B220
B730
B740
B067
