MALONE
R
J-ProJ-Pro
TM
J-STYLE KAYAK CARRIER

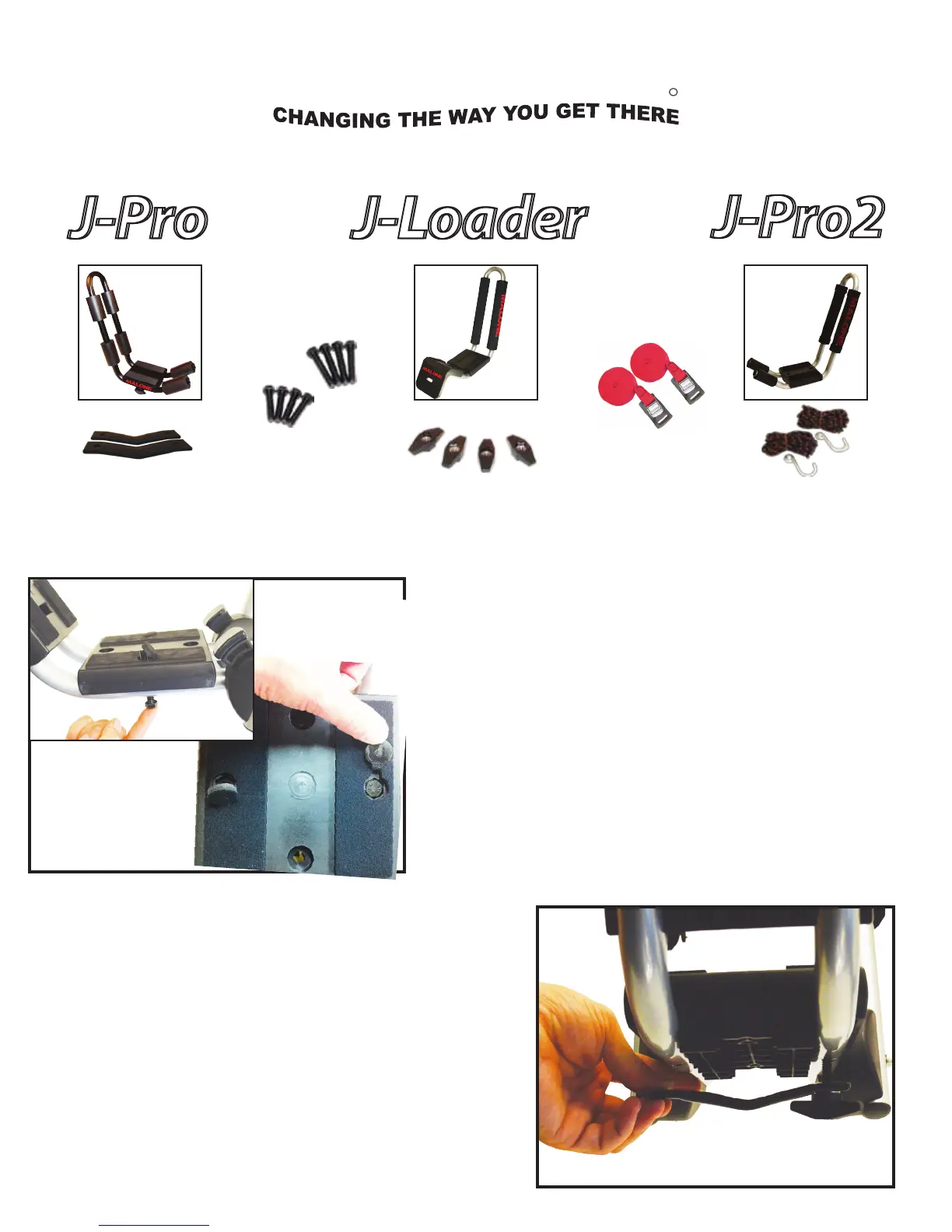

12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps T-Knobs
Rubber Plugs
60mm
70mm
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
2
1
3
. Insert Mounting Bolt through one hole of a Jawz
Adapter and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the forward
section (with small foam pads) facing out. Swing the Jawz
under the cross bar as shown. See image 3.
. Placez le support sur la barre transversale avant, en vous
assurant que la partie cousinée soit vers l’extérieur. Faites
passer l’adaptateur Jawz sous la barre transversale, tel
qu’indiqué. (Figure 3)
J-STYLE KAYAK CARRIERS
MALONE
R
J-Pro2J-Pro2
TM
J-STYLE KAYAK CARRIER
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
2
1
3
. Insert Mounting Bolt through one hole of a Jawz adapter.
Apply washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the forward
section (with small foam pads) facing out. Swing the Jawz
under the cross bar as shown. See image 3.
. Placez le support sur la barre transversale avant, en vous
assurant que la partie cousinée soit vers l’extérieur. Faites
passer l’adaptateur Jawz sous la barre transversale, tel
qu’indiqué. (Figure 3)
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps T-Knobs
Rubber Plugs
60mm
70mm
Mounting Bolt Washers
MALONE
R
J-LoaderJ-Loader
TM
J-STYLE KAYAK CARRIER
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps T-Knobs
Rubber Plugs
60mm
70mm
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
1
3
2
. Insert Mounting Bolt through one hole of a Jawz
Adapter and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the boarding
ramp facing out. Swing the Jawz under the cross bar as
shown. See image 3.
. Placez le support sur la barre transversale avant, la rampe
de chargement vers l’extérieur. Faites passer l’adaptateur
Jawz sous la barre transversale, tel qu’indiqué. (Figure 3)
MALONE
R
J-Pro2J-Pro2
TM
J-STYLE KAYAK CARRIER
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
2
1
3
. Insert Mounting Bolt through one hole of a Jawz adapter.
Apply washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the forward
section (with small foam pads) facing out. Swing the Jawz
under the cross bar as shown. See image 3.
. Placez le support sur la barre transversale avant, en vous
assurant que la partie cousinée soit vers l’extérieur. Faites
passer l’adaptateur Jawz sous la barre transversale, tel
qu’indiqué. (Figure 3)
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps T-Knobs
Rubber Plugs
60mm
70mm
Mounting Bolt Washers
MALONE
R
J-ProJ-Pro
TM
J-STYLE KAYAK CARRIER
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps T-Knobs
Rubber Plugs
60mm
70mm
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
2
1
3
. Insert Mounting Bolt through one hole of a Jawz
Adapter and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the forward
section (with small foam pads) facing out. Swing the Jawz
under the cross bar as shown. See image 3.
. Placez le support sur la barre transversale avant, en vous
assurant que la partie cousinée soit vers l’extérieur. Faites
passer l’adaptateur Jawz sous la barre transversale, tel
qu’indiqué. (Figure 3)
MPG116 MPG118 MPG117
MALONE
R
J-Pro2J-Pro2
TM
J-STYLE KAYAK CARRIER
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
2
1
3
. Insert Mounting Bolt through one hole of a Jawz adapter.
Apply washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the forward
section (with small foam pads) facing out. Swing the Jawz
under the cross bar as shown. See image 3.
. Placez le support sur la barre transversale avant, en vous
assurant que la partie cousinée soit vers l’extérieur. Faites
passer l’adaptateur Jawz sous la barre transversale, tel
qu’indiqué. (Figure 3)
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps
T-Knobs
Rubber Plugs
60mm
70mm
Mounting Bolt Washers
MALONE
R
J-Pro2J-Pro2
TM
J-STYLE KAYAK CARRIER
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
2
1
3
. Insert Mounting Bolt through one hole of a Jawz adapter.
Apply washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Insert a Mounting Bolt into one of the top side hex holes.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the forward
section (with small foam pads) facing out. Swing the Jawz
under the cross bar as shown. See image 3.
. Placez le support sur la barre transversale avant, en vous
assurant que la partie cousinée soit vers l’extérieur. Faites
passer l’adaptateur Jawz sous la barre transversale, tel
qu’indiqué. (Figure 3)
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers 12’ Load Straps T-Knobs
Rubber Plugs
60mm
70mm
Mounting Bolt Washers
Jawz Universal Adapters
Mounting Bolts
Red Load Straps
12’ Safety Tie-Downs
1
MALONE
R
D ownLoaderD ownLoader
TM
J-STYLE FOLDING KAYAK CARRIER
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers Load Straps T-Knobs
60mm
70mm
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
1
3
2
. Insert Mounting Bolt through one hole of a Jawz adapter.
Insert washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Prior to installation, insert a bolt into the mounting holes in
the bottom of the carriers. Push upward to open the two
mounting hole covers located in the Base pads.
. Insert a Mounting Bolt into one mounting hole from the top
side. Rotate and close the mounting hole cover.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the boarding
ramp facing out. Swing the Jawz under the cross bar as
shown. See image 3.
. Placez le support sur la barre transversale avant, la rampe
de chargement vers l’extérieur. Faites passer l’adaptateur
Jawz sous la barre transversale, tel qu’indiqué. (Figure 3)
1
Mounting Bolt Washers
Base Pad
Covers
2
Insert Mounting Bolt through one hole of a Jawz adapter
and loosely apply a T-knob. See image 2.
Insérez Boulon de montage à travers un trou d’un
adaptateur Jawz et appliquer de manière lâche un
T-bouton. (Figure 2)
MALONE
R
D ownLoaderD ownLoader
TM
J-STYLE FOLDING KAYAK CARRIER
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers Load Straps T-Knobs
60mm
70mm
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
1
3
2
. Insert Mounting Bolt through one hole of a Jawz adapter.
Insert washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Prior to installation, insert a bolt into the mounting holes in
the bottom of the carriers. Push upward to open the two
mounting hole covers located in the Base pads.
. Insert a Mounting Bolt into one mounting hole from the top
side. Rotate and close the mounting hole cover.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the boarding
ramp facing out. Swing the Jawz under the cross bar as
shown. See image 3.
. Placez le support sur la barre transversale avant, la rampe
de chargement vers l’extérieur. Faites passer l’adaptateur
Jawz sous la barre transversale, tel qu’indiqué. (Figure 3)
1
Mounting Bolt Washers
Base Pad
Covers
MALONE
R
D ownLoaderD ownLoader
TM
J-STYLE FOLDING KAYAK CARRIER
12’ Safety LinesJawz Universal Adapters Mounting BoltsKayak Carriers Load Straps T-Knobs
60mm
70mm
Installation & Loading Instructions - Please Read Before Beginning
Veuillez lire les instructions avant d’entreprendre l’installation et le chargement
1
3
2
. Insert Mounting Bolt through one hole of a Jawz adapter.
Insert washer and loosely apply a T-knob. See image 2.
. Faites passer le boulon de fixation dans l’un des trous
d’un adaptateur Jawz puis vissez légèrement un bouton
en ‘‘T’’ à la base du boulon. (Figure 2)
. Prior to installation, insert a bolt into the mounting holes in
the bottom of the carriers. Push upward to open the two
mounting hole covers located in the Base pads.
. Insert a Mounting Bolt into one mounting hole from the top
side. Rotate and close the mounting hole cover.
See image 1.
. Insérez un boulon de fixation dans l’un des trous hexagonaux
situés sur le côté supérieur du support.
(Figure 1)
. Place the carrier onto the front cross bar with the boarding
ramp facing out. Swing the Jawz under the cross bar as
shown. See image 3.
. Placez le support sur la barre transversale avant, la rampe
de chargement vers l’extérieur. Faites passer l’adaptateur
Jawz sous la barre transversale, tel qu’indiqué. (Figure 3)
1
Mounting Bolt Washers
Base Pad
Covers
MALONE
R
. Insert a second Mounting Bolt into the top side unused hex
hole and down through the Jawz mounting adapter. Apply
a second T-knob and slightly tighten until the carrier is
secure. Repeat steps 1-4 for the 2nd carrier and rear cross
bar. See image 4.
. Insérez un boulon de fixation dans le second trou hexagonal
situé sur le côté supérieur du support et faites-le passer dans
l’adaptateur Jawz. Vissez un bouton en T à la base du second
boulon, puis serrez légèrement jusqu’à ce que le support soit
bien fixé. Répétez les étapes 1 à 4 pour le deuxième support
et la barre transversale arrière. (Figure 4)
Installation & Loading Instructions - MPG116MD J-Pro
Instructions - Installation et chargement
TM
. Route the free end of a 12’ Load Strap around the
top rear of the carrier. Pull the free end down until
there is an even loop. Repeat for the second carrier.
See image 7.
. Faites passer le bout plat d’une des courroies de fixation
de 3,6 mètres autour de la partie supérieure du support
arrière.Tirez sur le bout plat de la courroie afin d’obtenir
une boucle de longueurs égales. Faites de même pour le
deuxième support. (Figure 7)
. Confirm the carriers are in alignment. Firmly tighten
the T-knobs until both carriers are securely fixed to
the cross bars. See image 5.
. Assurez-vous que les supports soient bien alignés.
Vissez fermement les boutons en ‘‘T’’ jusqu’à ce que
les deux supports soient solidement fixés aux barres
transversales. (Figure 5)
5
. Insert the four Rubber Plugs into the four top side hex holes
in the two carriers. See image 6.
. Insérez un bouchon de caoutchouc dans chacun des quatre
trous hexagonaux situés sur le côté supérieur des supports.
(Figure 6)
4
6
7
Installation & Loading Instructions - J-Style Kayak Carriers
