MAN B&W 5.10
Page 1 of 3
MAN Diesel
MAN B&W MC/MC-C, ME/ME-C/ME-B/-GI engines 198 70 27-3.4
ABB Type A100/A200-L

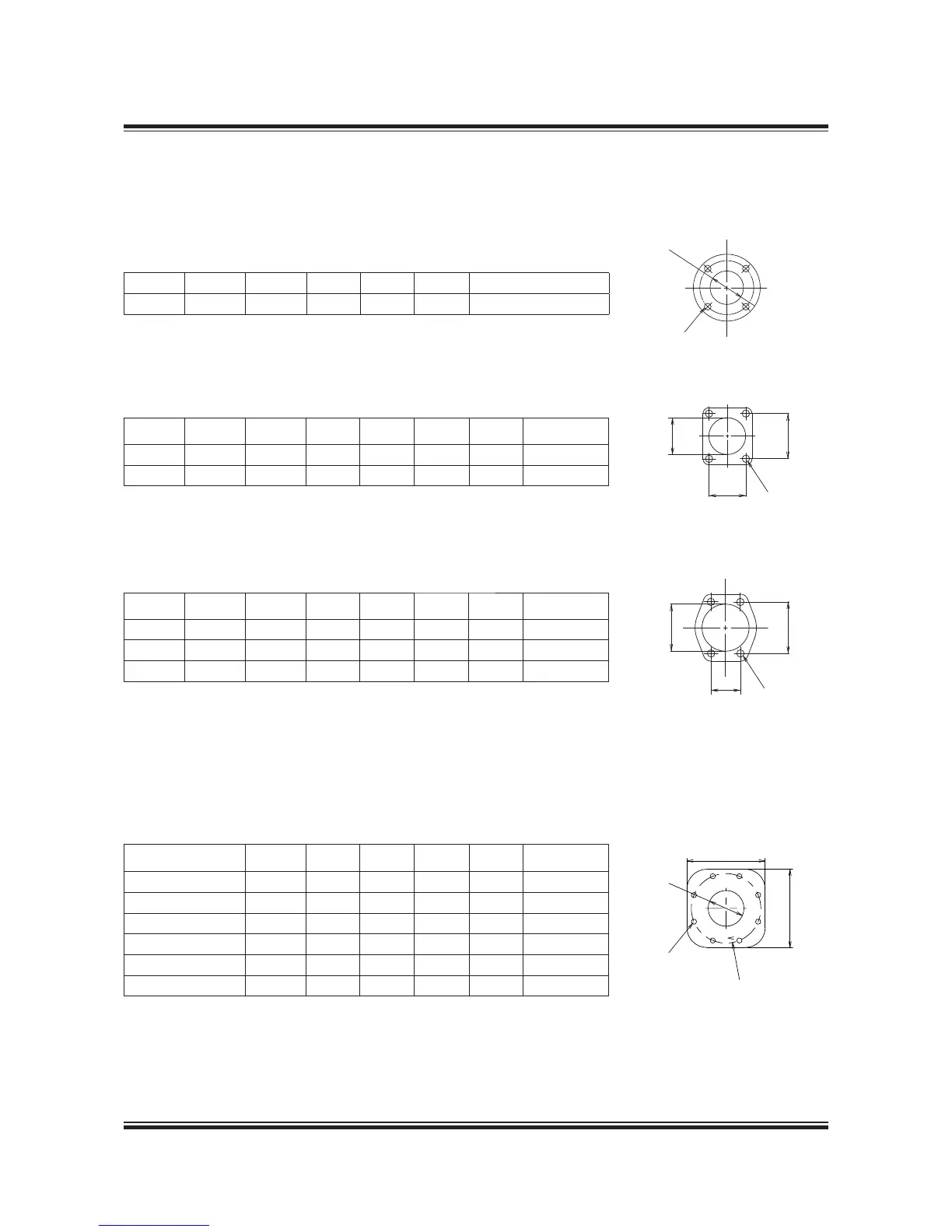

Counterflanges, Connection E
MAN Type TCA
TC Dia/ISO Dia/JIS L W N O
Thickness of
flanges
TCA77 115 103 126 72 4 18 18
TCA88 141 141 150 86 4 18 18
TCA99 141 141 164 94 4 22 24
TC Dia/ISO Dia/JIS L W N O
Thickness of
flanges
TCA55 61 77 86 76 4 14 16
TCA66 90 90 110 90 4 18 16
TC Dia 1 PCD L + W N O
Thickness of
flanges
A165/A265-L 77 100 106 8 8,5 18
A170/A270-L 43 100 115 8 11 18
A175/A275-L 77 126 140 8 11 18
A180/A280-L 90 142 158 8 13 18
A185/A285-L 115 157 178 8 13 18
A190/A290-L 115 175 197 8 13 18
TC Dia/ISO Dia/JIS PCD N O Thickness of flanges
TCA44 61 77 90 4 14 14
Dia
W
N x diameter (O)
L
Dia
N x diameter (O)
W
L
Dia 1
N x diameter (O)
PCD
N x diameter (O)
Dia 1
PCD
W
L
