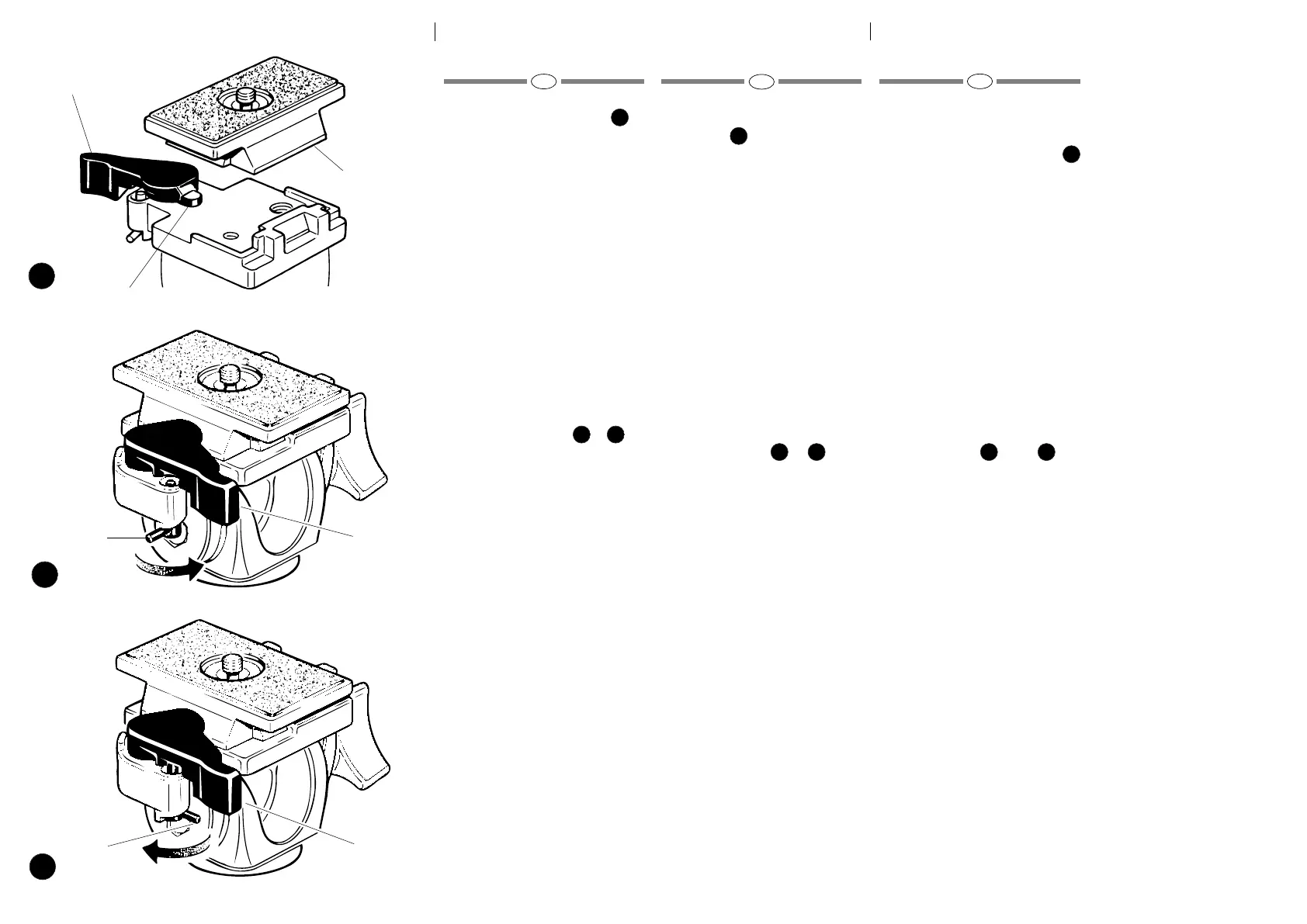

LEVER LOCKING PIN
The pin “D”, is activated by
locking lever “B” (fig. 1).
Whenever the quick release
plate “C” is located into
position, lever “B” closed
automatically.
SAFETY DEVICE &
The head is provided of a
security lock.
The lock “A” as shown in
fig. 2 is the open position.
The lock as shown in fig. 3
is in the closed position.
The lever “B” cannot be
released when in the lock is
in the closed position. To
operate turn on button “A”.
PIOLO ARRESTO LEVA
APERTA
Il piolo “D” si attiva automa-
ticamente ruotando la leva
“B” (fig. 1).
Appoggiando la piastra “C”
nel suo allog-giamento si ha
la chiusura automatica della
leva “B”.
SICUREZZA ARRESTO
LEVA CHIUSA E
Ruotando nel senso della
freccia la levetta “A” si atti-
va la sicurezza che inibisce
l’apertura della leva “B” (fig.
2).
Per liberare la leva “B”
sbloccare la sicurezza ruo-
tando nel senso della frec-
cia la levetta “A” (fig. 3).
ENTRIEGELUNGS-STIFT
FÜR DEN
SCHNELLSPANNHEBEL
Wird der Schnellspannhebel
“B” nach aussen gedreht, so
verhindert der
Entriegelungsstift “D” ein
Zurückschnellen des Hebels
(Abb. 1). Sobald die
Schnellspannplatte in die
Fassung gesetzt und nach
unten gedrückt wird, so löst
sich der Schnellspannhebel
automatisch und schnellt
zurück.
PLATTESPERRE
SICHERUNG UND
Eine Plattesperre Sicherung
is eingebaut. Abbildung 2
zeigt Sicherungshebel “A” in
der entriegelten Position.
Abbildung 3 zeigt die
verriegelte Position. Hebel
“B” kann nicht geöffnet
werden, wenn Hebel “A” in
Position Verriegelt steht.
Zum Betätigen Knopf “A”
drehen.
A
B
B
A
B
C
D
1
2
3
1
1
1
2 32 3
2 3
