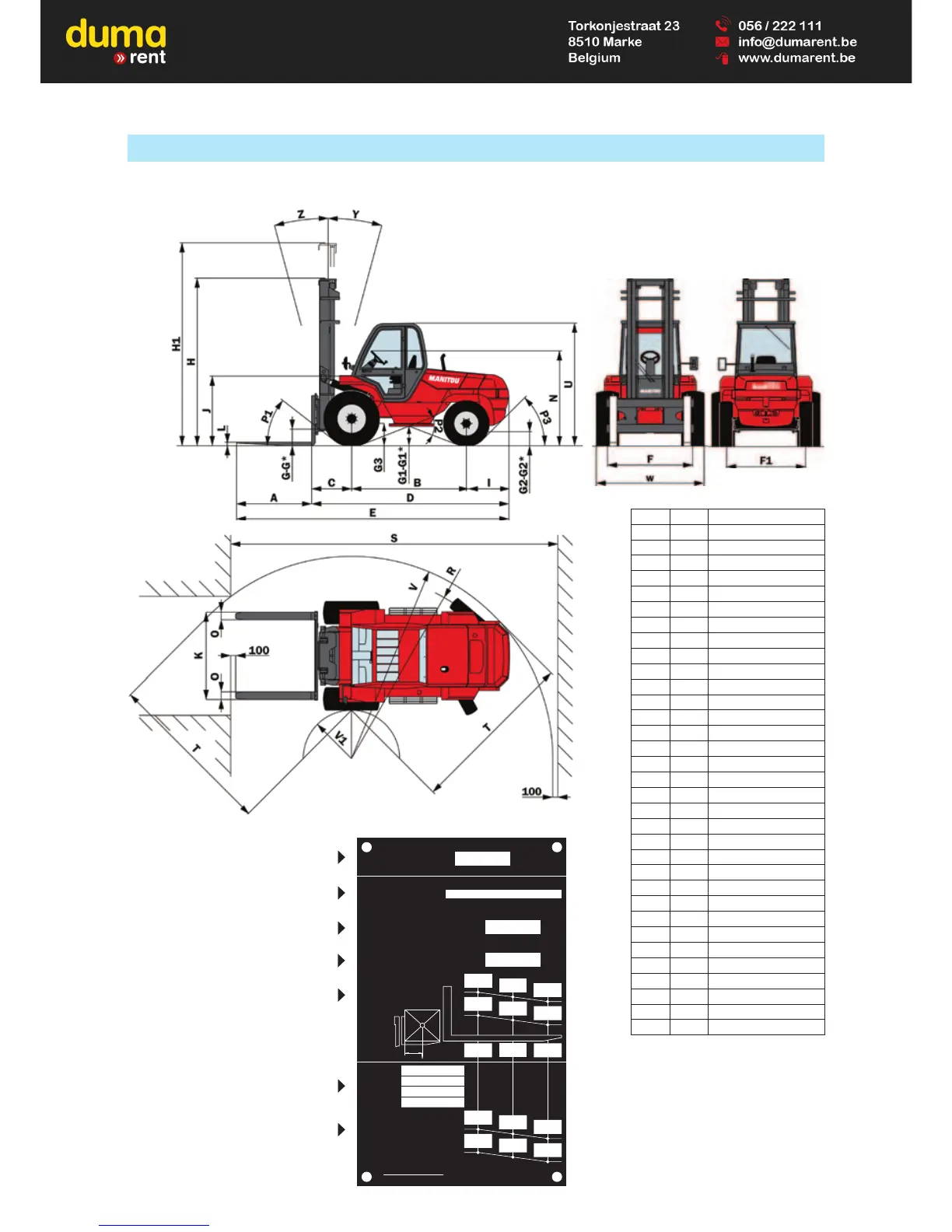

DIMENSIONS AND LOAD CHART
MC 60 Turbo POWERSHIFT Série 3-E3
A mm 1500
B mm 2293
C mm 803
D mm 3960
E mm 5460
F mm 1700
F1 mm 1580
G mm 320
G* mm 285
G1 mm 390
G1* mm 370
G2 mm 305
G2* mm 330
G3 mm 390
H mm 3405
H1 mm 5405
I mm 864
J mm 1390
K mm 1750
L mm 70
N mm 1860/1920
O mm 150
P1 °38
P2 ° 42,5
P3 °45
R mm 3625
S mm 6500
T mm 3460
U mm 2440
V mm 3995
V1 mm 760
W mm 2150
Y °15
Z °15
D
D : mm
mm
kg
mm
1
2
1
2
CAPACITE NOMINALE
RATED CAPACITY
NENNKAPAZITÄT
CAPACIDAD NOMINAL
CAPACITÀ NOMINALE
CAPACITES EFFECTIVES
ACTUAL CAPACITIES
EFFEKTIVE KAPAZITÄT
CAPACIDAD EFECTIVA
CAPACITÀ EFFETTIVA
CAPACITES EFFECTIVES
ACTUAL CAPACITIES
EFFEKTIVE KAPAZITÄT
CAPACIDAD EFECTIVA
CAPACITÀ EFFETTIVA
n$:
1 - Jusqu'à hauteur de levée
Up to height of
Bis zur hubhöhe
Hasta altura de elevación
Sino ad altezza di sollevamento
2 - Pour hauteur maximale de
For maximum height of
Für maximale Höhe
Para altura máxima de
Per altezza massima di
MAT VERTICAL
VERTICAL MAST
VERTIKALER MAST
MASTIL VERTICAL
RAMPA VERTICALE
EQUIPEMENT
ATTACHMENT
ZUBEHÖR
EQUIPO
ATTREZZATURA
Q : kg
3600
6000
-
-
-
-
6000
4680
4210
600 1000 1200
-
-
-
5400
4210
3790
TDLA100N 2000
TDLA100N 1750
-
-
203061
SUIVANT NORME EN 1726-1 annexe H.
RATED CAPACITY
ACTUAL CAPACITIES
(according to standard EN 1726-1)
1 - Up to height of
2 - For maximum height of
VERTICAL MAST
ATTACHMENT
ACTUAL CAPACITIES
G - G1 - G2 - G3 = Unladen
G* - G1* - G2* = Rated load
H - H1 = Standard mast DUPLEX 4M00
647003 EN (03/01/2012)
