Manitou MRT 2150 Privilege Plus ST4 S2 Operator's Manual

2-75
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)

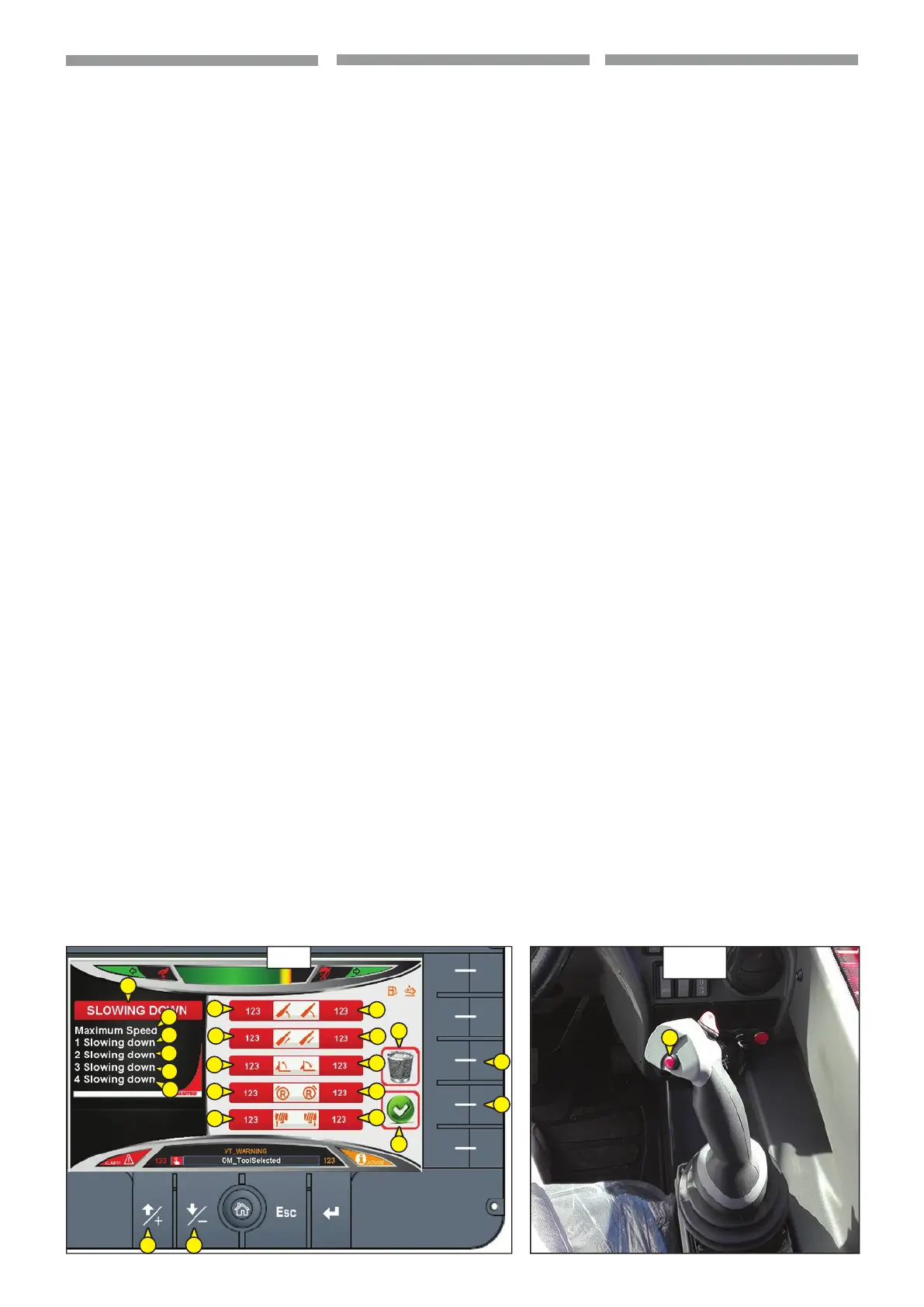

F3  HYDRAULIC MOVEMENT SLOWING
PAGE 4.9
Is possible to save  ve systems to work:
Slowing down (1,
4.9):
• Maximum speed (100%) (1a,
4.9)
• 1 Slowing down (1b,
4.9)
• 2 Slowing down (1c,
4.9)
• 3 Slowing down (1d,
4.9)
• 4 Slowing down (1e,
4.9)
Is possible to set the maximum speed of
hydraulic movements control (
4.9:
2.1 - maximum ascent speed of
telescopic boom;
2.2 - maximum descent speed of
telescopic boom;
2.3 - maximum extension speed of
telescopic boom;
2.4 - maximum retraction speed of
telescopic boom;
2.5 - maximum clockwise rotation
speed of turret;
2.6 - maximum anticlockwise rotation
speed of turret;
2.7 - maximum speed of inclination
of load upwards;
2.8 - maximum speed of inclination
of load downwards;
2.9 - maximum speed of
attachment movements control:
ascent, clockwise rotation, to the
RH, upward inclination (depending
on the attachment installed);
2.10 - maximum speed of attachment
movements control: descent,
anticlockwise rotation, to the
LH, downward inclination
(depending on the attachment
installed).
The maximum speed of hydraulic move-
ments control is expressed in percentage:
from 0 to 100 % .
The control button (A,
4.9a) to set the
maximum speed (da 0 a 100%) is on the
right joystick.
Operation
- Press the keys (3,
4.9) to scroll the  ve
work systems
- Press (A,
4.9a) and start the move-
ment to be limited
- On reaching the required maximum
speed, release (A,
4.9a); the move-
ment stops; restore the joystick to the
neutral position;
- The maximum required speed is set up
- Press the key (F9,
4.9) to save the work
system and slowing down set up
- To delete the slowing down from me-
mory, press the key (F8,
4.9).
F3  PAGINA RALLENTAMENTI
MOVIMENTI IDRAULICI 
4.9
È possibile salvare cinque sistemi di lavoro:
Rallentamenti (1,
4.9):
• Velocità massima (100%) (1a,
4.9)
• Rallentamento 1 (1b,
4.9)
• Rallentamento 2 (1c,
4.9)
• Rallentamento 3 (1d,
4.9)
• Rallentamento 4 (1e,
4.9)
È possibile impostare la velocità massima di
controllo dei movimenti idraulici (
4.9:
2.1 - velocità massima salita braccio
telescopico;
2.2 - velocità massima discesa braccio
telescopico;
2.3 - velocità massima sfilo braccio
telescopico;
2.4 - velocità massima rientro braccio
telescopico;
2.5 - velocità massima di rotazione
oraria torre girevole;
2.6 - velocità massima di rotazione
antioraria torre girevole;
2.7 - velocità massima di inclinazione
del carico verso l’alto;
2.8 - velocità massima di inclinazione
del carico verso il basso;
2.9 - velocità massima del comando
movimenti accessorio: di salita, di
rotazione oraria, verso destra, di
inclinazione verso l’alto (in base
all’accessorio installato);
2.10 - velocità massima del comando
movimenti accessorio: di discesa,
di rotazione antioraria, verso
sinistra, di inclinazione verso
il basso (in base all’accessorio
installato).
La velocità massima di controllo dei
movimenti idraulici è espressa in
percentuale: da 0 a 100%.
Il tasto di controllo (A,
4.9a) per impostare
la velocità massima (da 0 a 100%), si trova
sul joystick destro.
Funzionamento
- Premere i tasti (3,
4.9) per scorrere tra i
cinque sistemi di lavoro
- Premere il tasto (A,
4.9a) e cominciare
il movimento che si desidera limitare
- Una volta raggiunta la velocità massima
desiderata, rilasciare il tasto (A,
4.9a);
il movimento a questo punto si ferma;
riportare il joystick in posizione neutra;
- A questo punto la velocità massima
desiderata è impostata
- Premere il tasto (F9,
4.9) per salvare
il sistema di lavoro con i rallentamenti
impostati
- Per cancellare la memorizzazione di
un rallentamento, premere il tasto
(F8,
4.9a).
4.9a
4.9
F8
F9
2.1
2.7
2.3
2.5
2.9
7.6
7.6
1
1a
1e
1d
1c
1b
2.2
2.4
2.8
2.6
2.10
A
33
F3  PAGE RALENTISSEMENTS
MOUVEMENTS HYDRAULIQUES 
4.9
Cinq systèmes de travail peuvent être
enregistrés :
Ralentissements (1,
4.9):
• Vitesse maximale (100%) (1a,
4.9)
• Ralentissement 1 (1b,
4.9)
• Ralentissement 2 (1c,
4.9)
• Ralentissement 3 (1d,
4.9)
• Ralentissement 4 (1e,
4.9)
La vitesse maximale de contrôle des
mouvements hydrauliques peut être réglée
(
4.9:
2.1 - vitesse maximale de montée de la
flèche télescopique;
2.2 - vitesse maximale de descente de la
flèche télescopique;
2.3 - vitesse maximale extension de la
flèche télescopique;
2.4 - vitesse maximale de rentrée de la
flèche télescopique;
2.5 - vitesse maximale de rotation
horaire de tour pivotante ;
2.6 - vitesse maximale de rotation
antihoraire de tour pivotante ;
2.7 - vitesse maximale d’inclinaison de
charge vers le haut ;
2.8 - vitesse maximale de inclinaison de
charge vers le bas;
2.9 - vitesse maximale de la commande
mouvements accessoire :
montée, rotation horaire, à
droite, inclinaison vers le haut (en
fonction de l’accessoire monté) ;
2.10 - vitesse maximale de la
commande mouvements
accessoire: descente, rotation
antihoraire, à gauche, inclinaison
vers le bas (en fonction de
l’accessoire monté).
La vitesse maximale de contrôle des
mouvements hydrauliques est libellée en
pourcentage : de 0 à 100%.
La touche de fonction (A,
4.9a) pour
régler la vitesse maximale (de 0% à 100%),
se trouve sur le joystick droit.
Fonctionnement
- Appuyer sur les touches (3,
4.9) pour
parcourir les cinq systèmes de travail
- Appuyer sur la touche (A,
4.9a) et
commencer le mouvement que l’on veut
limiter
- Une fois que la vitesse maximale
désirée est atteinte, relâcher la touche
(A,
4.9a); le mouvement s’arrête;
remettre le joystick dans la position
neutre;
- La vitesse maximale désirée est réglée à
ce stade
- Appuyer sur la touche (F9,
4.9) pour
sauvegarder le système de travail avec
les ralentissements réglés
- Pour annuler la mémorisation d’un
ralentissement , appuyer sur la touche
(F8,
4.9a).
