Manitou MRT 2150 Privilege Plus ST4 S2 Operator's Manual

2-77
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)

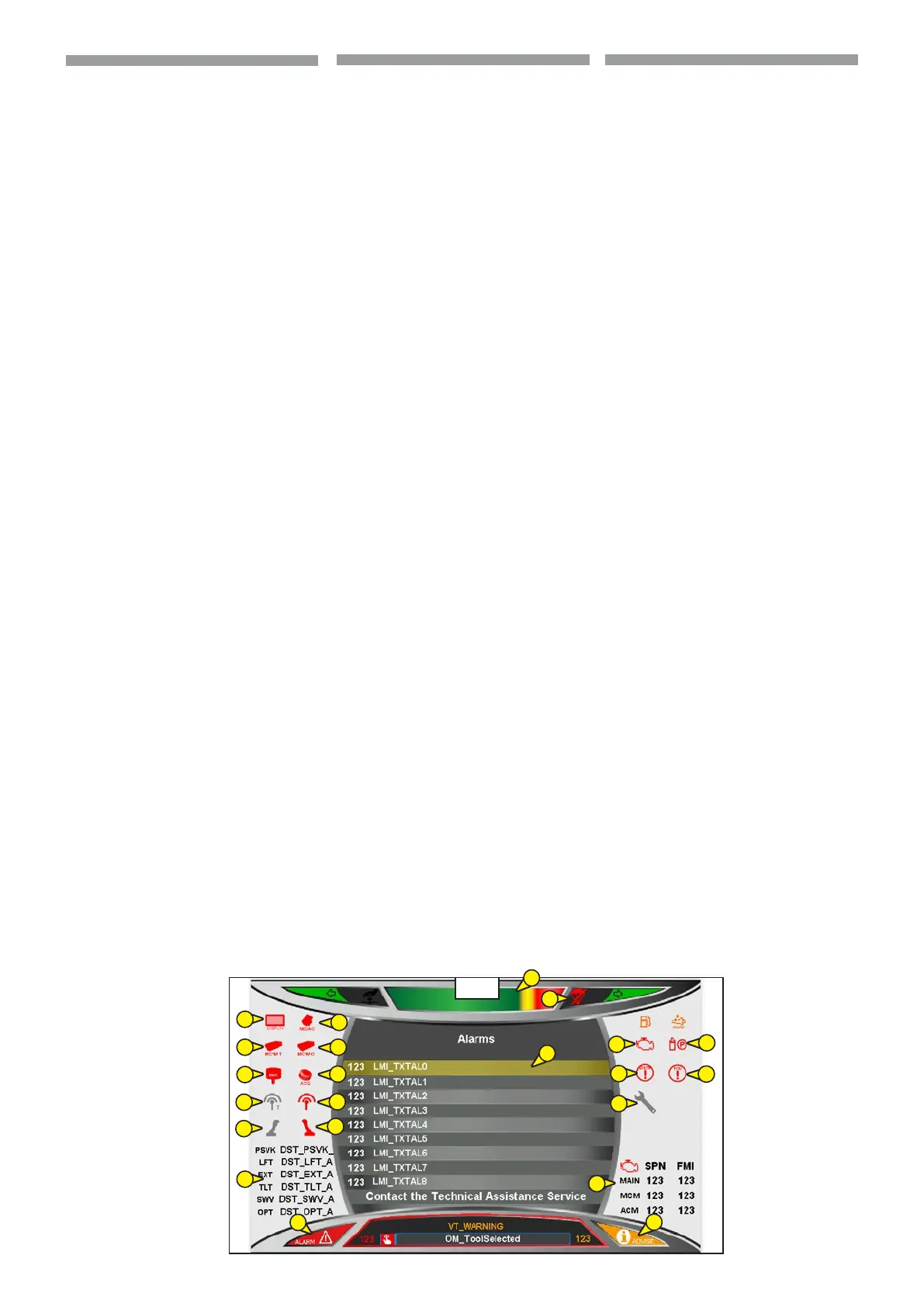

F5  ALARM PAGE (4.11)
The indicators with the red light on the central
unit or the component indicate an error or an
anomaly.
1 - Display in cab (4.11)
2 - MC2M Unit on turret (4.11)
3 - MC2M unit on frame (4.11)
4 - Safety system (MSS) (4.11)
5 - Winder on boom (4.11)
6 - Encoder Unit (turret rotation sensor) (4.11)
7 - Acknowledgement of attachment (4.11)
8 - Manipulator (4.11)
9 - Manipulator (4.11)
10 - I.C. engine alarm (4.11)
11 - Pressure transducers (4.11)
12 - Distributor (4.11)
13 - Hydrostatic transmission alarm (4.11)
14 - Maintenance required (4.11)
15 - Engine unit error codes (4.11)
16 - Alarm/fault (4.11)
17 - Radio remote controles (4.11)
18 - Safety system exclusion (4.11)
19 - Alarm / Warning codes (4.11)
20 - Coloured bar indicates load conditions
(4.11)
21 - Distributor errors (4.11)
p
In the event of a component
failure, the system stops all the
movement.
F5  PAGINA ALLARMI (
4.11)
Le spie che si illuminano di rosso su l’unità
centrale o il componente segnalano un errore o
un anomalia.
1 - Display in cabina (4.11)
2 - Unità MC2M su torretta (4.11)
3 - Unità MC2M su telaio (4.11)
4 - Sistema di sicurezza (MSS) (4.11)
5 - Arrotolatore su braccio (4.11)
6 - Unità Encoder (sensore rotazione torretta)
(4.11)
7 - Riconoscimento dell’accessorio (4.11)
8 - Manipolatore (4.11)
9 - Manipolatore (4.11)
10 - Allarme motore termico (4.11)
11 - Trasduttori di pressione (4.11)
12 - Distributore (4.11)
13 - Allarme trasmissione idrostatica (4.11)
14 - Manutenzione richiesta (4.11)
15 - Codici errori centralina motore (4.11)
16 - Allarme/anomalia
17 - Radiocomando (4.11)
18 - Esclusione sistema di sicurezza (4.11)
19 - Codici di Allarmi / Attenzioni (4.11)
20 - Barra colorata che indica le condizioni del
carico. (4.11)
21 - Errori distributore (4.11)
p
In caso di guasto di un
componente, il sistema blocca
tutti i movimento.
4.11
3
1
2
5
4
7
6
9
8
10
12
14
11
13
16
19
17
15
18
20
21
16
F5  PAGE ALARMES (4.11)
Les témoins qui s’allument en rouge sur l’unité
centrale ou le composant signalent une erreur
ou une anomalie.
1 -Afficheur en cabine (4.11)
2 - Unité MC2M sur tourelle (4.11)
3 - Unité MC2M sur châssis(4.11)
4 - Système de sécurité (MSS) (4.11)
5 - Enrouleur sur flèche(4.11)
6 - Unité Codeur (capteur rotation tourelle)
(4.11)
7 - Reconnaissance de l’accessoire (4.11)
8 - Manipulateur (4.11)
9 - Manipulateur (4.11)
10 - Alarme moteur thermique (4.11)
11 - Transducteurs de pression (4.11)
12 - Distributeur (4.11)
13 - Alarme transmission hydrostatique (4.11)
14 - Entretien nécessaire (4.11)
15 - Codes erreur centrale moteur (4.11)
16 - Alarme/anomalie
17 - Radiocommande (4.11)
18 - Exclusion système de sécurité (4.11)
19 - Codes d’alarmes/attentions(4.11)
20 - Barre colorée qui indique les conditions de la
charge. (4.11)
21 - Erreurs distributeur (4.11)
p
In cas de défaut d’un composant,
le système bloque tous les
mouvements.
