2-62
IT
EN
648870 IT-EN-ES (04/05/2015)
2. Messages area and con rm of accessory
(5,
4.8)
3. Machine alarm code: in normal ope-
rating conditions are displayed
(3,
4.8)
4. Machine warning code: in normal
operating conditions are displayed
(4,
4.8)
5. Warning and alarm indicator lights
(6,
4.8)
Symbol overview:

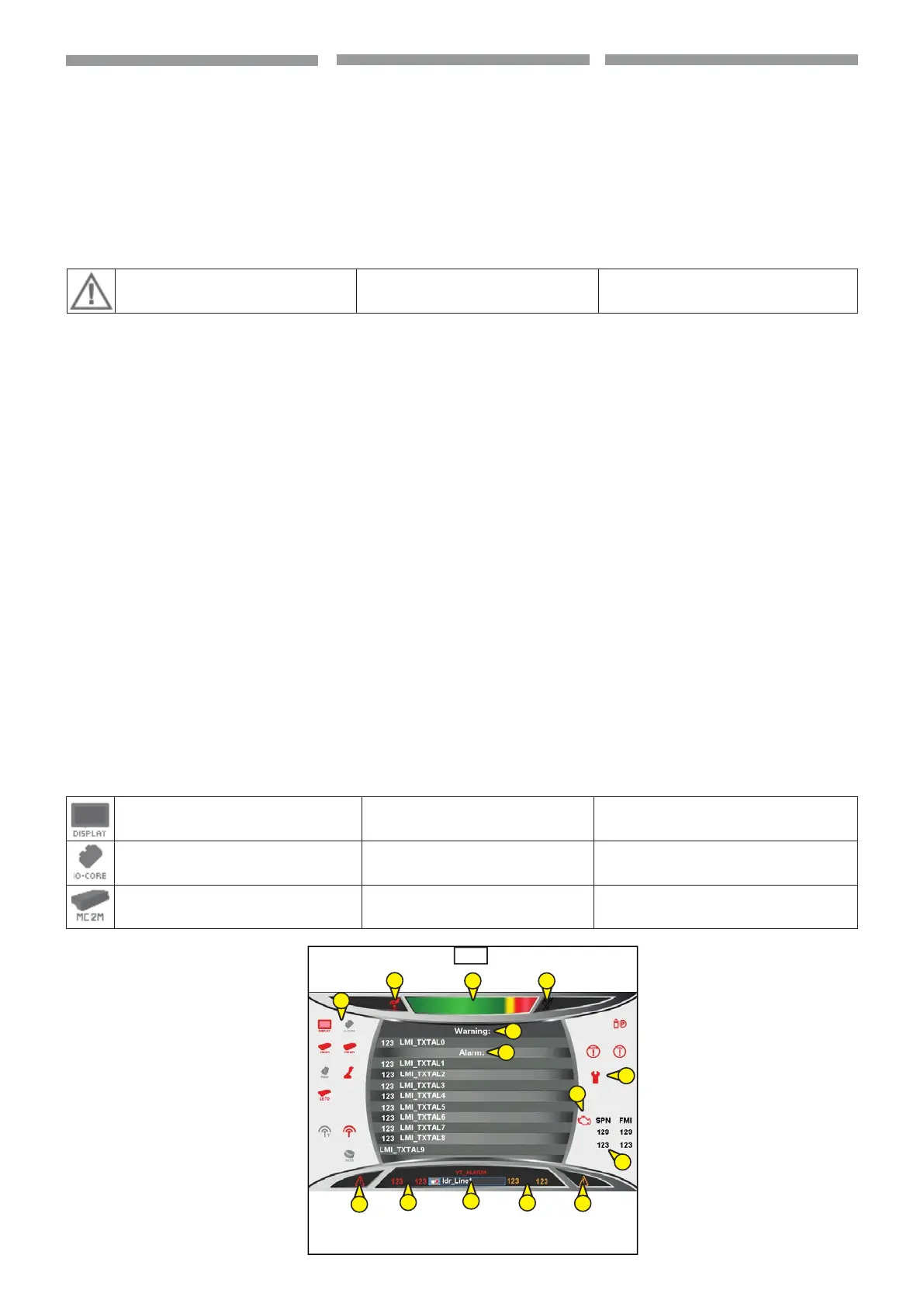

F5 ALARMS PAGE
The indicators with the red light on the
central unit or the component indicate an
error or an anomaly.
p
In the event of a component fai-
lure, the system stops all the mo-
vement.
1. Colored bar indicate load conditions
(8,
4.9)
2. Engine units errors codes (9,
4.9)
3. Warning list (1,
4.9)
Example: 123 [code warning] LMI_
TXTAL1 [description warning]
4. Alarm list (2,
4.9)
Example: 123 [code alarm] LMI_TX-
TAL1 [description alarm]
5. Messages area (3,
4.9)
• Attention, alarm telehandler
(4,
4.9).
• Telehandler alarms code (5,
4.9).
• Telehandler warnings code
(6,
4.9).
• Red warning lights and indicator
lights (7,
4.9)
Symbol overview:
4.9
7
5
8
2
7
1
4
4
6
3
7
7
7
9
DISPLAY, display in cabina DISPLAY, display in cab
IO-CORE, centralina di controllo della tensione
IO-CORE, control unit to control the
voltage
UNITÀ MC2M su torretta MC2M unit on turret
avvertenza/allarme warning / alarm
2. Area messaggi e conferma dell'accessorio
(5,
4.8)
3. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(3,
4.8)
4. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(4,
4.8)
5. Indicatori e spie di allarme (6,
4.8)
Panoramica simboli:
F5 PAGINA ALLARMI
Gli indicatori che si illuminano di rosso su-
ll’unità centrale o sul componente segnala-
no un errore o un'anomalia.
p
In caso di guasto di un compo-
nente, il sistema arresta tutti i
movimenti.
1. Barra colorata indicante le condizioni di
carico (8,
4.9)
2. Codici di errore unità motore (9,
4.9)
3. Elenco avvertenze (1,
4.9)
Esempio: 123 [codice avvertenza]
LMI_TXTAL1 [descrizione avvertenza]
4. Elenco allarmi (2,
4.9)
Esempio: 123 [codice allarme] LMI_
TXTAL1 [descrizione allarme]
5. Area messaggi (3,
4.9)
• Attenzione, allarme sollevatore tele-
scopico (4,
4.9).
• Codice di allarme sollevatore telesco-
pico (5,
4.9).
• Codice di avvertenza sollevatore
telescopico (6,
4.9).
• Indicatori e spie di allarme rossi
(7,
4.9)
Panoramica dei simboli:
PANTALLA, pantalla en la cabina
IO-CORE, centralita de control de la tensión
UNIDAD MC2M en torre
advertencia/alarma
2. Área mensajes y con rmación del
accesorio (5,
4.8)
3. Código alarma máquina: en las
condiciones normales de trabajo se
visualizan (3,
4.8)
4. Código alarma máquina: en las
condiciones normales de trabajo se
visualizan (4,
4.8)
5. Indicadores y testigos de alarma
(6,
4.8)
Panorámica símbolos:
F5 PÁGINA ALARMAS
Los indicadores que se encienden con luz
roja en la unidad central o en el componen-
te señalan un error o una anomalía.
p
En caso de avería de un compo-
nente, el sistema para todos los
movimientos.
1. Barra de color que indica las condi-
ciones de carga (8,
4.9)
2. Códigos de error en unidad motor
(9,
4.9)
3. Lista advertencias (1,
4.9)
Ejemplo: 123 [código advertencia]
LMI_TXTAL1 [descripción advertencia]
4. Lista alarmas (2,
4.9)
Ejemplo: 123 [código alarma] LMI_
TXTAL1 [descripción alarma]
5. Área mensajes (3,
4.9)
• Atención, alarma elevador telescópi-
co (4,
4.9).
• Código de alarma elevador telescó-
pico (5,
4.9).
• Código de advertencia elevador
telescópico (6,
4.9).
• Indicadores y testigos de alarma
rojos (7,
4.9)
Panorámica de los símbolos:
