2-112
IT
EN
648870 IT-EN-ES (04/05/2015)

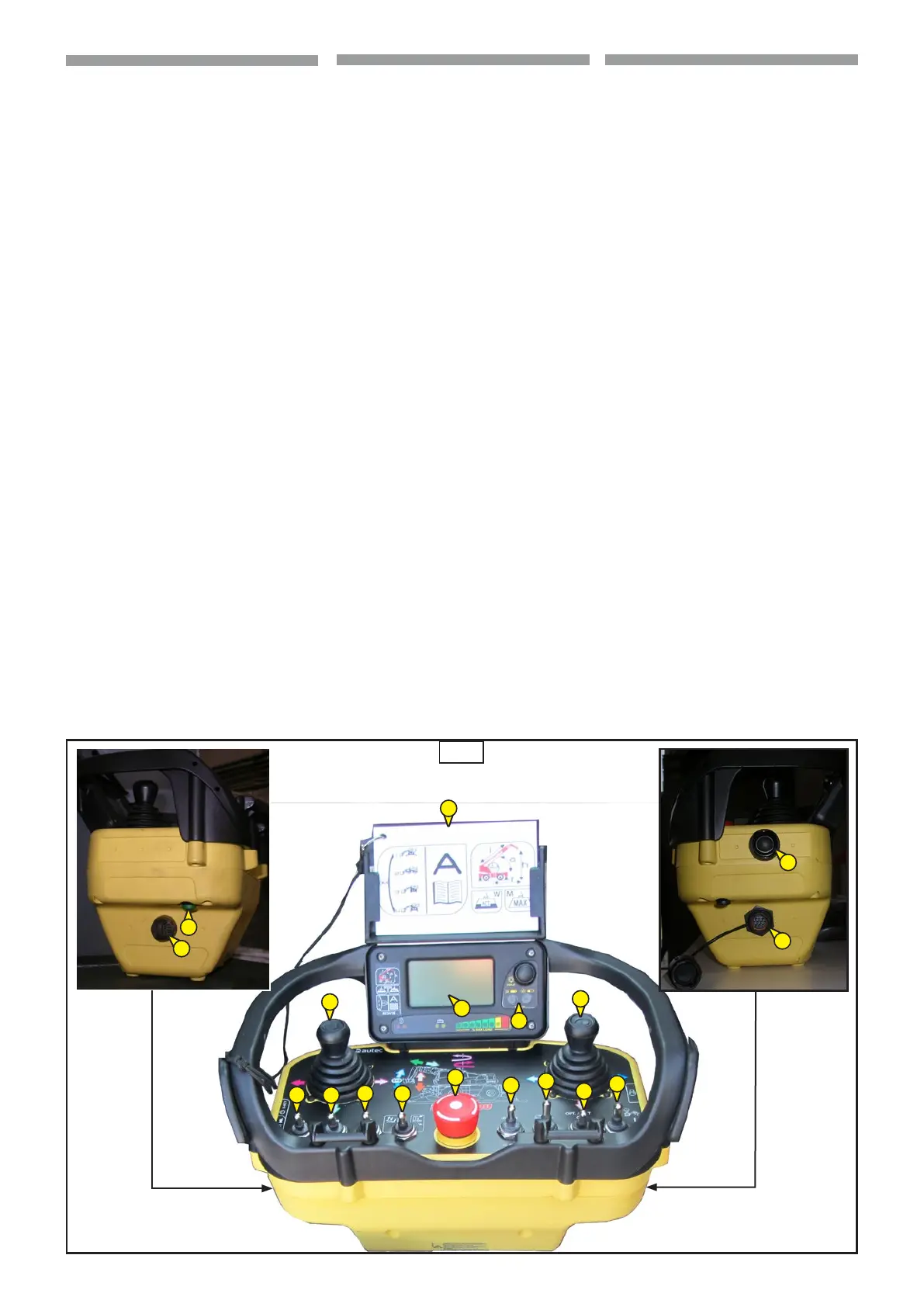

FUNZIONI COMANDI UNITÀ
TRASMITTENTE PULSANTIERA
(
103)
1. Display funzioni macchina e stato del
carico (1, 1.1,
103).
2. Joystick, selettori, pulsanti funzioni mac-
china (2,
103).
3. Pulsante arresto d’emergenza (3,
103)
4. S-KEY accensione radiocomando
(4,
103)
5. Avviamento motore (5,
103)
6. Clacson (6,
103)
7. Pulsante elettropompa d ‘emergenza per
il salvataggio cestello (7,
103)
8. Presa per locomando (8,
103)
9. Schede movimenti accessorio
(9,
103)
CONTROL FUNCTIONS TRANSMITTING
UNIT PUSHBUTTON
(
103)
1. Display machine functions and status of
load (1,
103)
2. Joystick, selectors, machine functions
buttons (2,
103)
3. Emergency stop pushbutton (3,
103)
4. S-KEY switching on radio control
(4,
103)
5. Engine start-up (5,
103)
6. Horn (6,
103)
7. Emergency motor pump pushbutton for
platform rescue (7,
103)
8. Socket for control wire (8,
103)
9. Attachment movements charts
(9,
103)
2
1
2
2
2
2
2
2
2
2
2
3
9
8
6
4
2
1.1
103
FUNCIONES MANDOS UNIDAD
TRANSMISORA BOTONERA
(
103)
1. Pantalla funciones máquina y estado
de la carga (1, 1.1,
103).
2. Joystick, selectores, botones funcio-
nes máquina (2,
103).
3. Botón parada de emergencia
(3,
103)
4. S-KEY encendido mando a distancia
(4,
103)
5. Arranque motor (5,
103)
6. Bocina (6,
103)
7. Botón electrobomba de emergencia
para maniobra de emergencia de la
cesta (7,
103)
8. Toma para control por cable
(8,
103)
9. Fichas movimientos accesorio
(9,
103)
ES
