3-40
IT
EN
ES
648870 IT-EN-ES (04/05/2015)

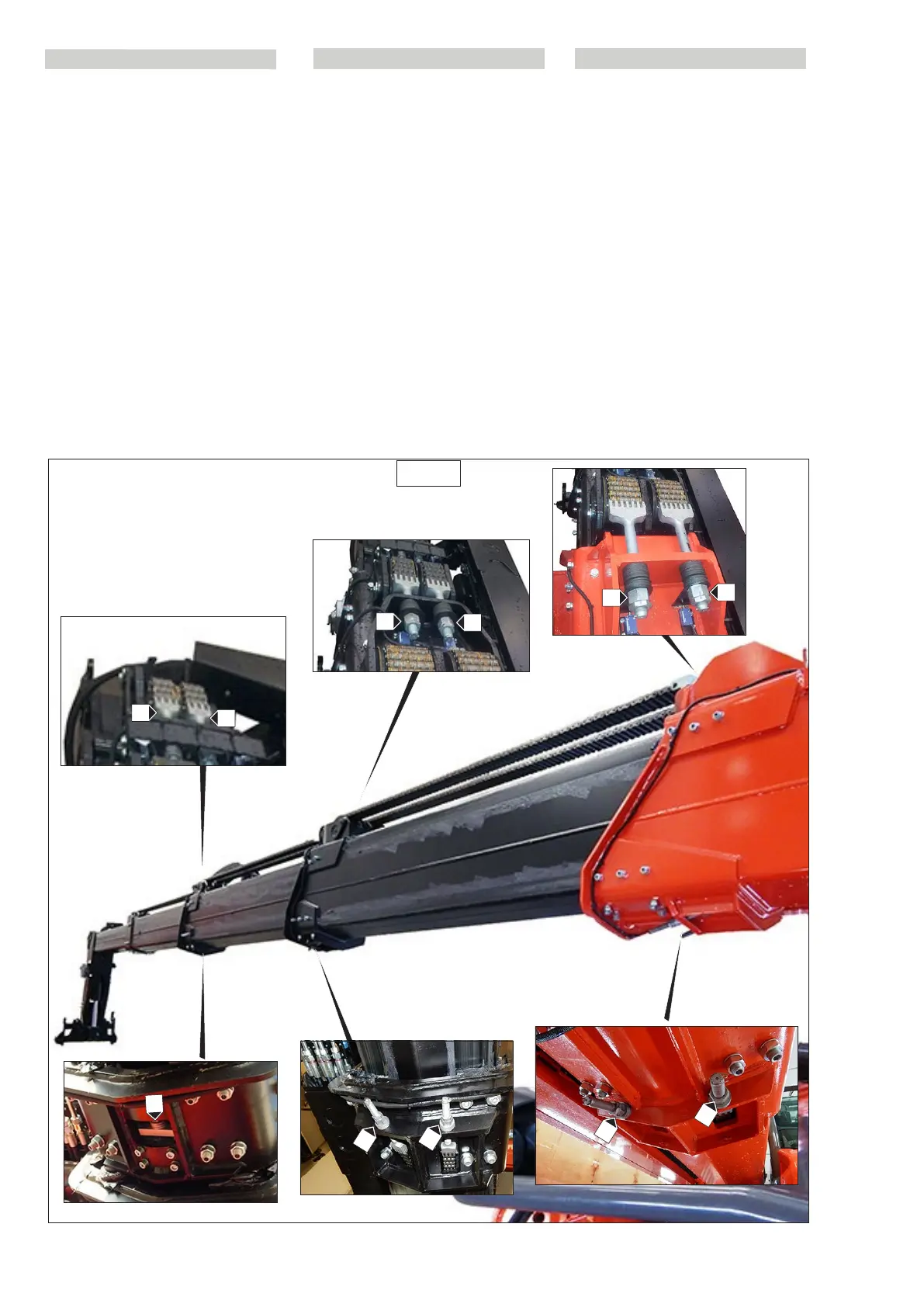

Proceed with adjustment of the chain
tension using the spanner meant for the
purpose on the tie-rods on the boom
(extension chain) “4” (C6/3). If the play
on the chain is extensive, the boom
extensions may not be retracted com-
pletely. Check and, if necessary, adjust
the internal chain tie-rods “5” (C6/3) to
retract the extensions correctly.
If the problem persists, consult your
agent or dealer.
Procedere alla registrazione della
tensione delle catene agendo con appo-
sita chiave sui tiranti su braccio (catene
di sfilo) “4” (C6/3).
Se il gioco sulle catene è eccessivo può
capitare che il gli sfili del braccio non
rientrano completamente.
Verificare e registrare se necessario i
tiranti catene interne “5” (C6/3) per il
rientro corretto degli sfili.
Se il problema continua, consultare il
vostro agente o concessionario.
C6/3
4
4
4
4
4
4
5
5
5
5
5
Efectuar la regulación de la tensión de las
cadenas operando con la respectiva llave
en los tirantes del brazo (cadenas de exten-
sión) “4” (C6/3).
Si la holgura en las cadenas es excesiva
podría suceder que las extensiones del
brazo no se retraigan completamente.
Controlar y regular si es necesario los
tirantes cadenas internos “5” (C6/3) para la
retracción correcta de las extensiones.
Si el problema subsiste, contactar al agente
o concesionario.
