2-20
IT
EN
648870 IT-EN-ES (04/05/2015)

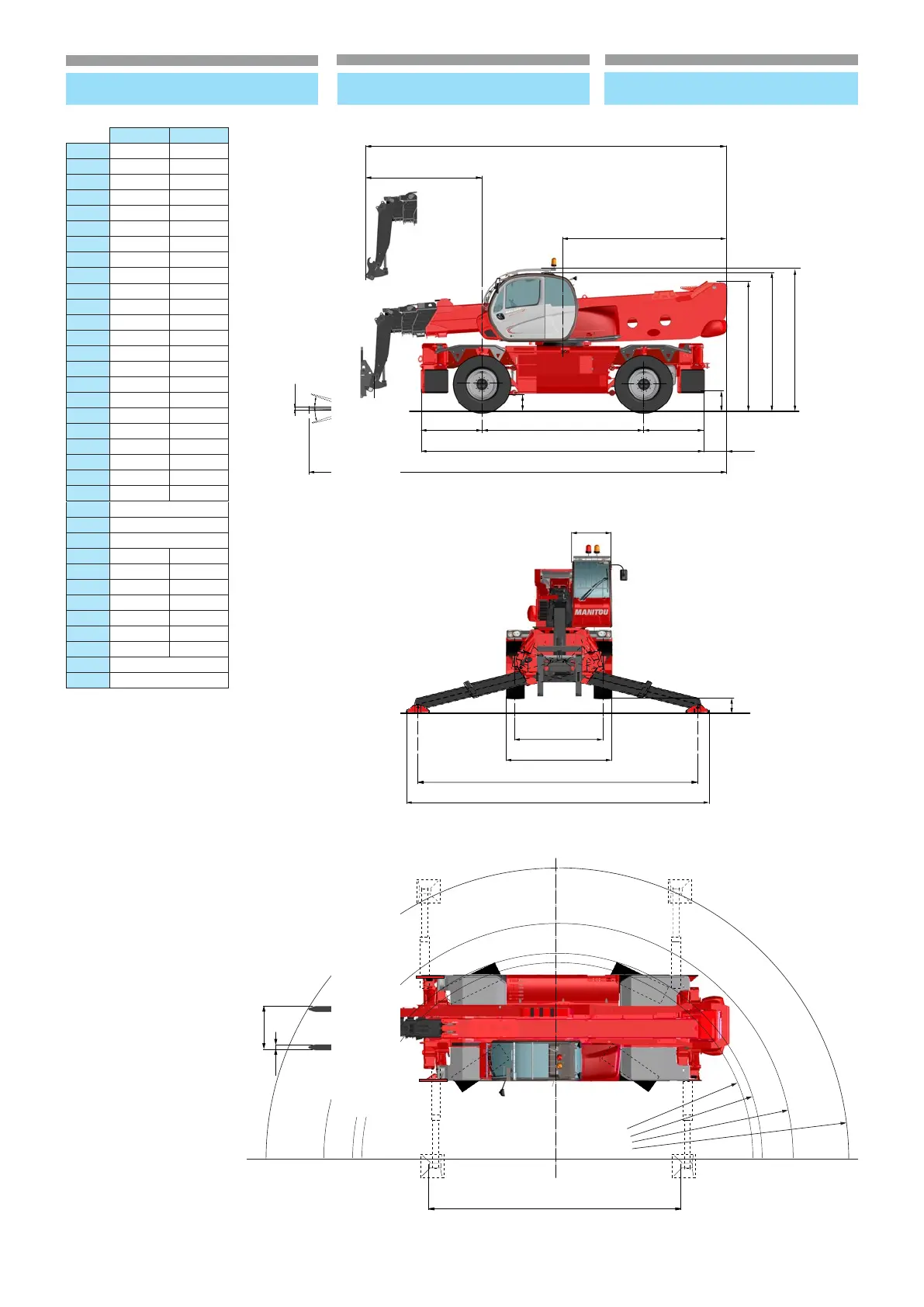

DIMENSIONI E
DIAGRAMMI DI CARICO
DIMENSIONS AND
LOAD DIAGRAMS
mm in
A
1200 47,24
A1 130 5,12
A2 1028 40,47
A3 60 2,36
B 383 15,08
C 8114 319,45
C1 8412 331,18
D 6568 258,58
E 1409 55,47
F 3750 147,64
G 1409 55,47
H1* 431 16,97
H2* 420 16,54
I* 3002 118,19
J* 3205 126,18
J1* 3306 130,16
K 3803 149,72
K1 519 20,43
L 2064 81,26
M 2499 98,39
N 6490 255,51
O 7100 279,53
P* 350 13,78
P2 14°
P3 20°
P4 20°
Q 5560 218,90
R 4690 184,65
S1 5945 234,06
S2 6490 255,51
T 4910 193,31
U 7000 275,59
V 933 36,73
Y 12°
Z 105°
*: ± 78 mm.
Valore a metà corsa
delle sospensioni.
Worth one-half throw
of the suspension.
B
C
CA
K
L
M
N
O
F GE
K1
H1
P
I
J
J1
D
Z Y
A3
V
H2
C1
E1
U
Q
T
R
S
A2
A1
DIMENSIONES Y
DIAGRAMAS DE CARGA
Valor a mitad de carrera
de las suspensiones.
