Manitowoc ID0682C User Manual

Installation Section 2
62
Part Number 000007924 5/14
INSTALLATION DES CONDUITES DE
RÉFRIGÉRATION
Les conditions requises suivantes garantissent un retour
d’huile correct.
L’installateur des conduites de réfrigération doit être
certifié/homologué dans le secteur de manipulation de
liquide frigorigène et d’entretien.
Étape 1 Conditions requises relatives aux
conduites
• La longueur de conduites maximale est de 30 m
(100
pi).
• La distance maximale vers le haut est de 10 m
(35
pi).
• La distance maximale vers le bas est de 4,5 m
(15
pi).
• La conduite d’aspiration requiert l’installation d’un
siphon d’huile si la distance vers le haut est
supérieure à 6 m (20
pi).
• La longueur maximale des conduites pouvant être
installées sur le toit est égale à 25 % de la longueur
totale des conduites.
• Les conduites ne doivent comporter qu’un seul
siphon.
• Raccourcir les conduites selon les besoins mais ne
pas les enrouler.
• Une personne qualifiée doit effectuer toutes les
pénétrations de toit.
.
Kit de siphons S Manitowoc
! Avertissement
La partie principale de la machine à glaçons
contient une charge de liquide frigorigène. La partie
principale de la machine à glaçons contient des
robinets de réfrigération qui doivent rester fermés
jusqu’à l’installation appropriée complète des
conduites.
!
Avertissement
Mettre la partie principale de la machine à glaçons
et l’unité de condensation ICVD
®
hors tension
avant de procéder.
Modèle
Numéro
de kit de
siphons S
Dimensions de
tubulure
I0600C IB600C
I0800C IB800C
I0970C I1000C
K00172
5/8 po
(15,9 mm)
IB1000C I1470C
I1870C I2170C
K00166
3/4 po
(19,1 mm)

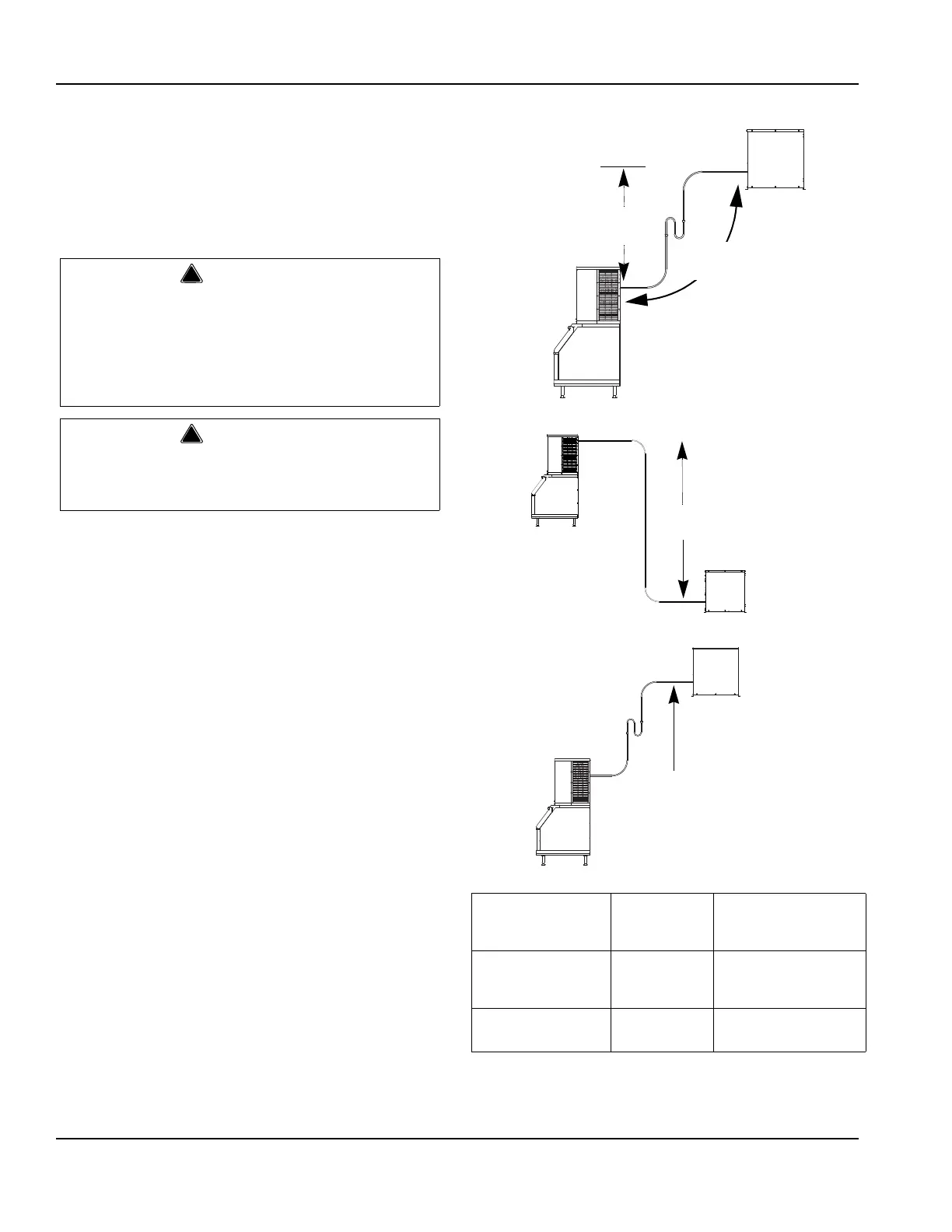

DISTANCE
MAXI 10 M
(35 PI)
LONGUEUR MAXI
DES CONDUITES
30 M (100 PI)
DISTANCE
MAXI 4,5 M
(15 PI)
DISTANCE VERS LE HAUT
SUPÉRIEURE À 6 M (20 PI)
KIT DE SIPHONS S REQUIS
