Entretien Section 4
86
Part Number 000007924 5/14
I1470C/I1870C/I2170C

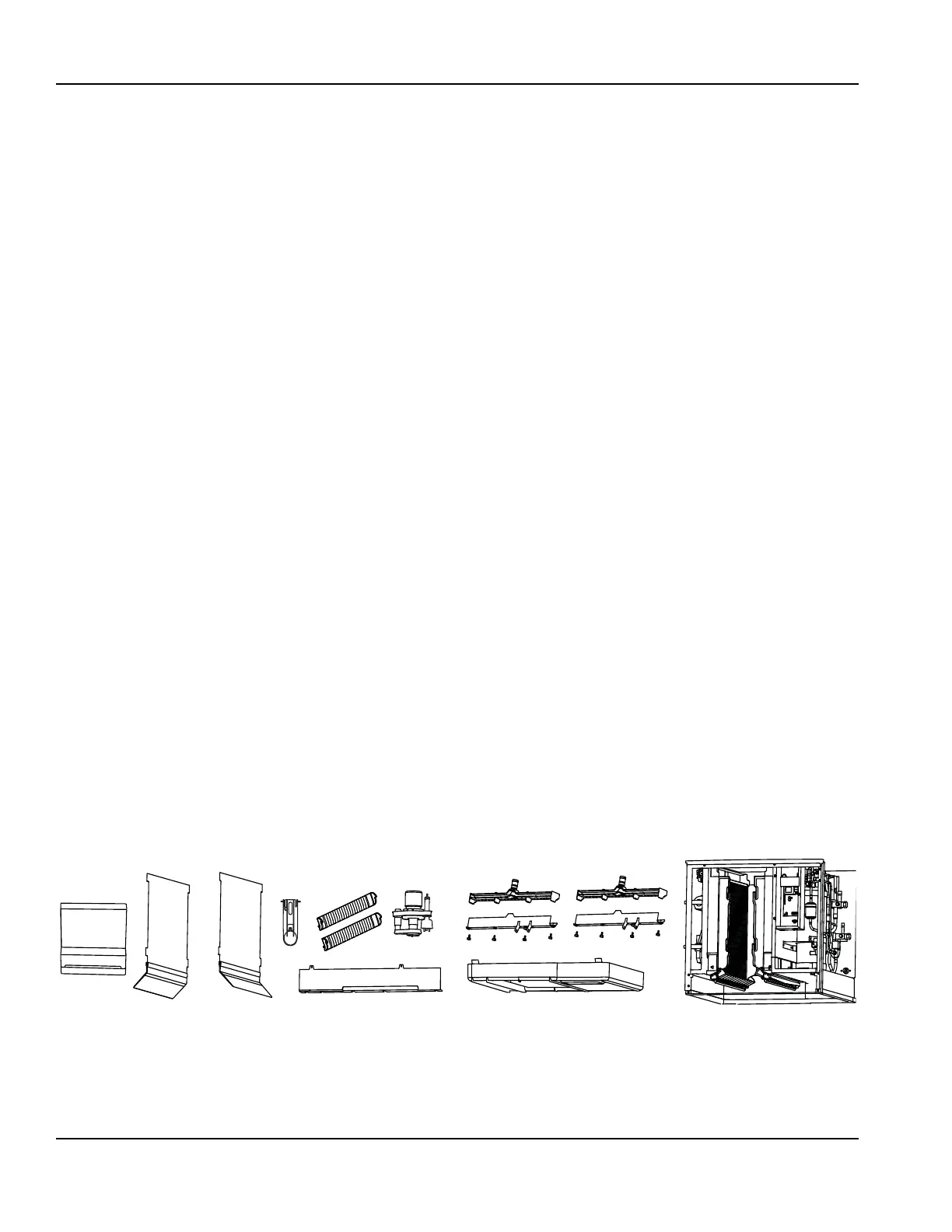

A. Retrait des écrans anti-éclaboussures
• Saisir le centre supérieur des écrans anti-
éclaboussures.
• Les soulever puis les sortir.
B. Retrait de la sonde d’épaisseur de glaçons
• Comprimer l’axe d’articulation sur le dessus de la
sonde d’épaisseur des glaçons.
• Faire pivoter la sonde d’épaisseur de glaçons pour
désengager une cheville puis l’autre. La sonde
d’épaisseur des glaçons peut être nettoyée à ce
stade sans être complètement retirée. En cas de
retrait complet, débrancher le câble de la sonde
d’épaisseur des glaçons du tableau de commande.
C. Retrait de l’écran du bac à eau
• Saisir l’écran du bac à eau par le centre et l’extrémité
gauche.
• Plier l’écran du bac à eau en son centre et tirer
l’extrémité gauche vers l’avant jusqu’à libérer la paroi
latérale. Répéter l’opération pour l’extrémité droite.
• Tirer l’écran du bac à eau vers l’avant pour le retirer.
D. Retrait des tubes de distribution
• Les vis à oreilles des tubes de distribution sont
maintenues en place pour éviter toute perte.
Desserrer les vis à oreilles sans les sortir du tube de
distribution.
• Desserrer les deux vis extérieures et tirer le tube de
distribution vers l’avant pour libérer le joint
coulissant.
• Démonter le tube de distribution en desserrant les
deux (2) vis à oreilles du milieu et en séparant le tube
de distribution en deux parties.
E. Retrait des amortisseurs de glaçons
• Saisir l’amortisseur de glaçons et appuyer sur le
support de montage arrière.
• Appuyer sur le support de montage avant avec le
pouce.
• Tirer l’amortisseur de glaçons vers le bas lorsque la
cheville de l’amortisseur de glaçons avant se
désengage.
F. Retrait de l’ensemble de pompe à eau
• Débrancher le tube de distribution en vinyle de la
pompe à eau.
• Débrancher la pompe à eau et les raccordements
électriques de la sonde de niveau d’eau.
• Une fois les câbles déconnectés, appuyer sur les
deux languettes et soulever l’ensemble de pompe à
eau pour le sortir de la machine à glaçons.
• Ne pas immerger le moteur de la pompe à eau dans
une solution nettoyante ou désinfectante.
G. Retrait du bac à eau
• Appuyer sur les deux languettes sur le dessus du
bac à eau.
• Faire tourner les amortisseurs de glaçons gauche et
droit vers le bas pour vider le bac à eau.
• Tirer le bac à eau vers l’avant pour le retirer.
