3. Raccordement du transformateur
Les lampes de modélisme ferroviaire des maisons et/ou des lampadaires des rues
sont directement raccordées à la borne jaune «L» et à la borne marron «0» du
Transformer 32 VA.
Vous trouverez dans la figure 9 (page IV) le graphique concernant le raccordement de
lampes miniatures et dans les figures 10 et 11 (page IV + V), les graphiques
concernant le raccordement de moteurs d’aiguillages ou de signaux.

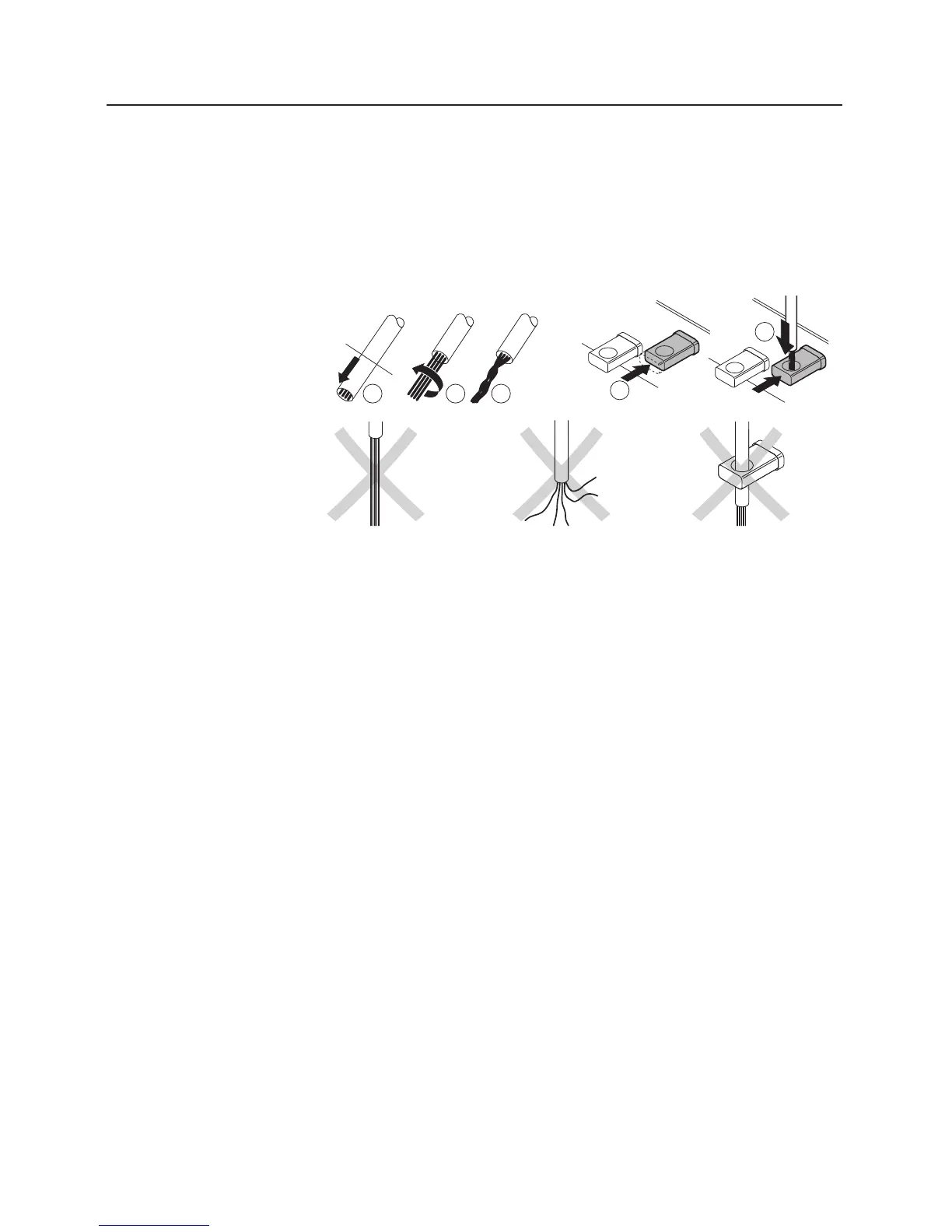

Préparation des câbles
et raccordement aux
transformateurs
Ne pas oublier
Attention,important: les lampes miniatures ou les articles électromagnétiques rac-
cordés doivent convenir à une tension de 16 volts courant alternatif (≈).
3.5 Transformateurs pour alimentation d’une unité
centrale Digital ou du Control-Delta 4 f
Les transformateurs peuvent être également utilisés pour l’alimentation de la
Control-Unit Märklin (n° 6021), du Booster Märklin (n° 6017) ou du Control-Delta 4 f
(n° 66045).
Vous trouverez les graphiques adéquats dans les figures 12, 13 et 14, page V + VI.
La Control-Unit est montrée en connexion avec un réseau H0 (figure 13) et en con-
nexion avec un réseau à l’échelle 1 (figure 14).
L’arrivée de courant jaune des articles électromagnétiques (aiguillage, voie de détela-
ge ou signal) est reliée à la borne jaune «L» du transformateur. Les lignes de com-
mande bleues des articles électromagnétiques sont branchées sur les prises du pupi-
tre de commande 7072. Le branchement de masse du pupitre de commande 7072
est relié à la borne marron «0» du transformateur.
Si une lampe montée dans la aiguillages ne s’allume pas, la borne marron «0» du
transformateur qui alimente l’article électromagnétique, doit être reliée à la borne mar-
ron «0» du transformateur de traction.
Le schéma de branchement particulier pour les différents aiguillages ou signaux se
trouve dans les notices d’instruction accompagnant ces produits.
