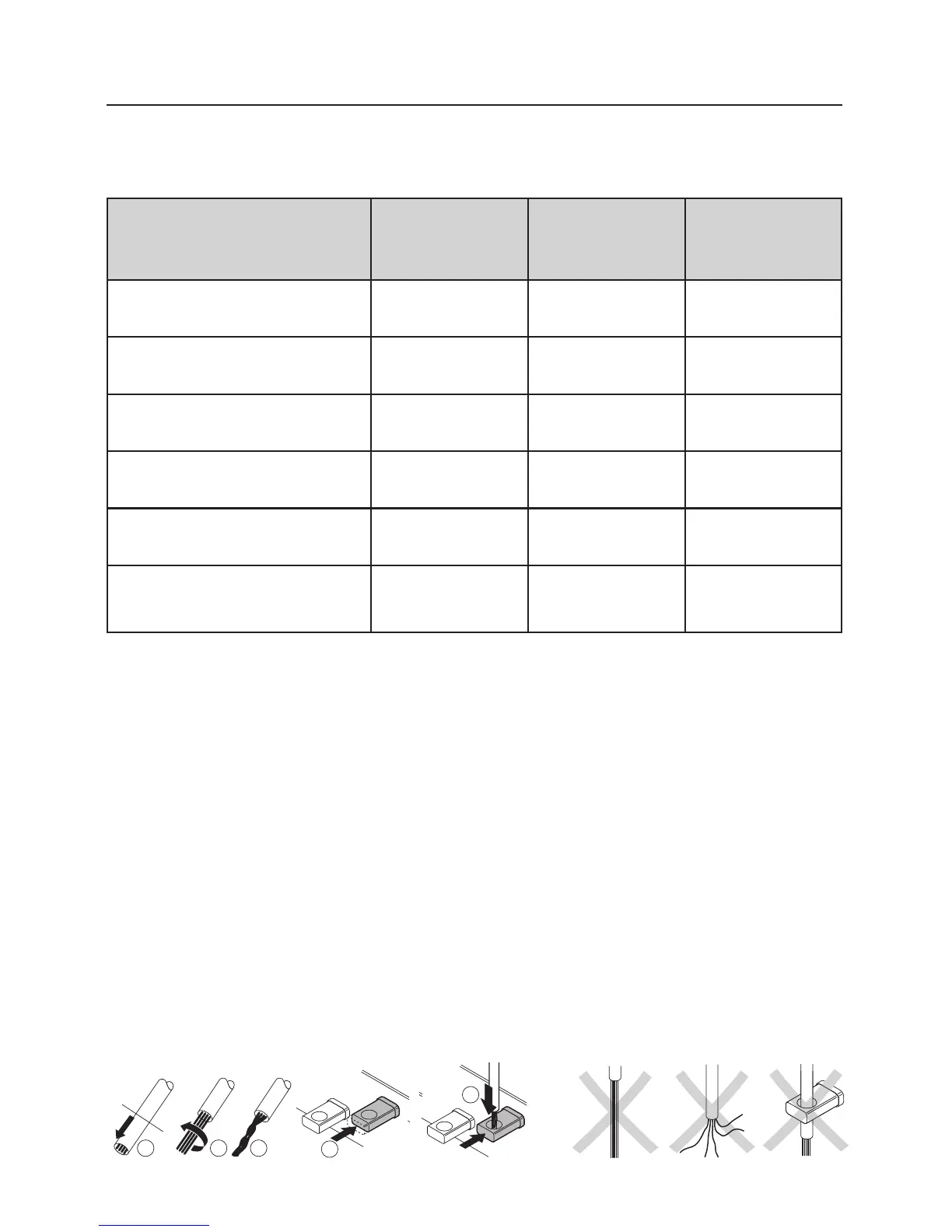

39
3. Transformator aansluiten
3.1 Gebruiksmogelijkheden van de verschillende
transformatoren
Transformer 32 VA Transformer Transformer
Gebruiksmogelijkheden 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Rijbedrijf met wisselspanning
Märklin H0 of 1
X––
Conventioneel aansluiten van
wissel- of seinaandrijvingen
XXX
Conventioneel aansluiten van
modelbaanverlichting
XXX
Stroomverzorging voor
Delta-Control nr. 6604
X––
Stroomverzorging voor
Delta-Control 4 f nr. 66045
XXX
Stroomverzorging voor Control-
Unit 6021 of booster 6017
1) X X
X = geschikt – = niet mogelijk 1) = alleen met beperking in het vermogen mogelijk
3.2 Aansluiten van de transformator 32 VA aan
Märklin H0 modelbanen
Bij Märklin H0 zijn er de volgende aansluitmogelijkheden:
Aansluitrails
M-rail : 5103, 5111,5131
K-rail : 2290, 2292
5131 en 2292 mogen bij Delta- of digitale banen niet gebruikt worden. Bij de C-rails
kunnen de meeste rails in combinatie met een aansluitgarnituur gebruikt worden.
Aansluitgarnituren:
M-rail : 5004, K-rail : 7504, C-rail : 74046, 74040
Voor elke, als rijregelaar gebruikte, transformator is 1 ontstoorset 74046 nodig.
Draden voorbereiden en aansluiten Let daarbij op
8 mm
1 2 3
5
4
