3. Conexión del transformador
Las lamparitas de casitas y/o farolas se conectan directamente al borne amarillo «L”
y al borne marrón «0» del transformador 32 VA.
El gráfico de la ilustración 9 (página IV) muestra la conexión de las iluminaciones. Las
de los motores de desvíos o señales se encuentran en las ilustraciones 10 y 11,
página IV + V.

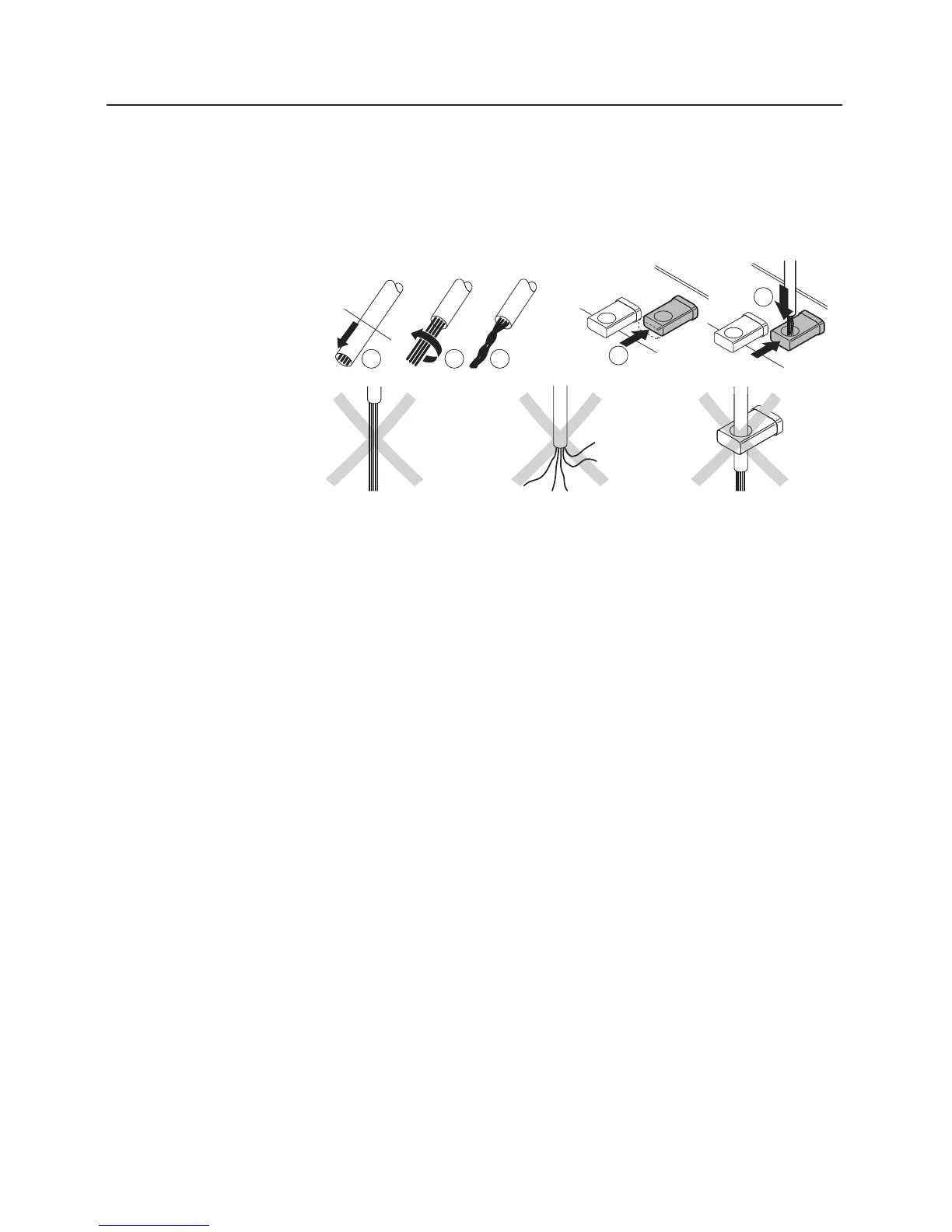

Preparar los cablecillos
y conectar al
transformador
Detalles a observar
Prestar atención: las iluminaciones y los artículos electromagnéticos deben estar
preparados para corriente alterna de 16 V.
3.5 Transformador para el abasto de una Unidad
Central Digital o un Delta-Control 4 f
Los transformadores pueden servir también para abastecer el Märklin Control Unit
(nº 6021), el Märklin Booster (nº 6017) o el Delta-Control f 4 (nº 66045).
Los gráficos correspondientes son las ilustraciones 12, 13 y 14, página V + VI.
El Control-Unit se muestra en una instalación H0 (ilustración 13) y en una instalación
de vía 1 (ilustración 14).
El cablecillo amarillo de los artículos magnéticos (desvíos, vías de desenganche o
señales) se conecta al borne amarillo «L» del transformador. Los cablecillos azules de
los artículos magnéticos se conectan a los enchufes del cuadro de mando 7072. El
empalme de masa del cuadro de mando 7072 se efectúa con un cablecillo marrón al
borne marrón «0» del transformador.
En el caso de que no se encienda una bombilla de las instaladas en los desvíos, es
necesario unir el borne marrón «0» del transformador que abastece los artvculos
magnéticos con el borne marrón «0» del transformador que abastece la corriente de
tracción a la vía.
El esquema especial y propio de empalme de los distintos tipos de desvíos y señales
está descrito en las instrucciones adjuntas a cada producto.
5
4
8 mm
1 2 3
