11
3. Transformer anschließen
Modellbahn-Lampen in Häusern und/oder Straßenlaternen werden direkt an die gelbe
„L“-Klemme und braune „0“-Klemme des Transformer 32 VA angeschlossen.
Die Grafik zum Anschluss von Modellbahnlampen finden Sie in Zeichnung 9, Seite IV.
Die Grafiken zum Anschluss eines Weichenantriebs oder Signalantriebs finden Sie in
den Zeichnungen 10 und 11, Seite IV + V.

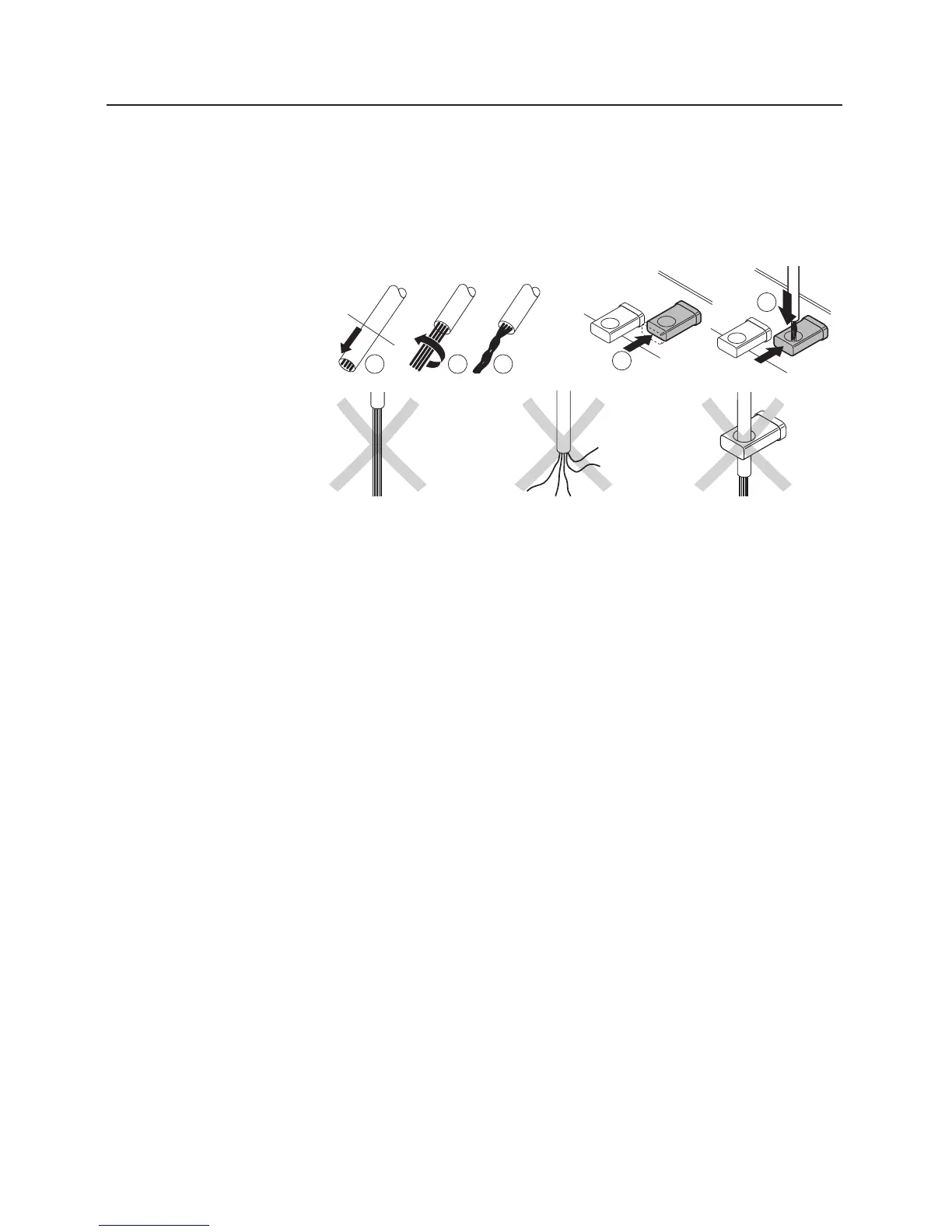

Kabel vorbereiten
und an den
Transformer anschließen
Dabei beachten
Unbedingt beachten: Die angeschlossenen Modellbahnlampen oder Magnetartikel
müssen für eine Wechselspannung von 16 Volt(≈) geeignet sein.
3.5 Transformer zur Versorgung einer Digital-Zentraleinheit
oder der Delta-Control 4 f
Die Transformer können auch zur Versorgung der Märklin Control-Unit (Nr. 6021),
einem Märklin-Booster (Nr. 6017) oder der Delta-Control 4 f (Nr. 66045) verwendet
werden.
Die Grafiken hierzu finden Sie unter Zeichnung 12, 13 und 14, Seite V + VI.
Die Control-Unit wird dabei an einer H0-Anlage (Zeichnung 13) und an einer Spur 1
Anlage (Zeichnung 14) gezeigt.
Die gelbe Stromzuführung der Magnetartikel (Weiche, Entkupplungsgleis oder Signal)
wird mit der gelben „L“- Klemme am Transformator verbunden. Die blauen
Steuerleitungen der Magnetartikel werden mit den Anschlussbuchsen des
Schaltpultes 7072 verbunden. Der Masseanschluss des Schaltpultes 7072 wird mit
der braunen „0“-Klemme des Transformators verbunden.
Falls eine in den Weichen eingebaute Lampe nicht leuchtet, so muss die braune „0“-
Klemme des Transformators von dem der Magnetartikel versorgt wird, mit der
braunen „0“-Klemme des Fahrtransformators verbunden werden.
5
4
8 mm
1 2 3
