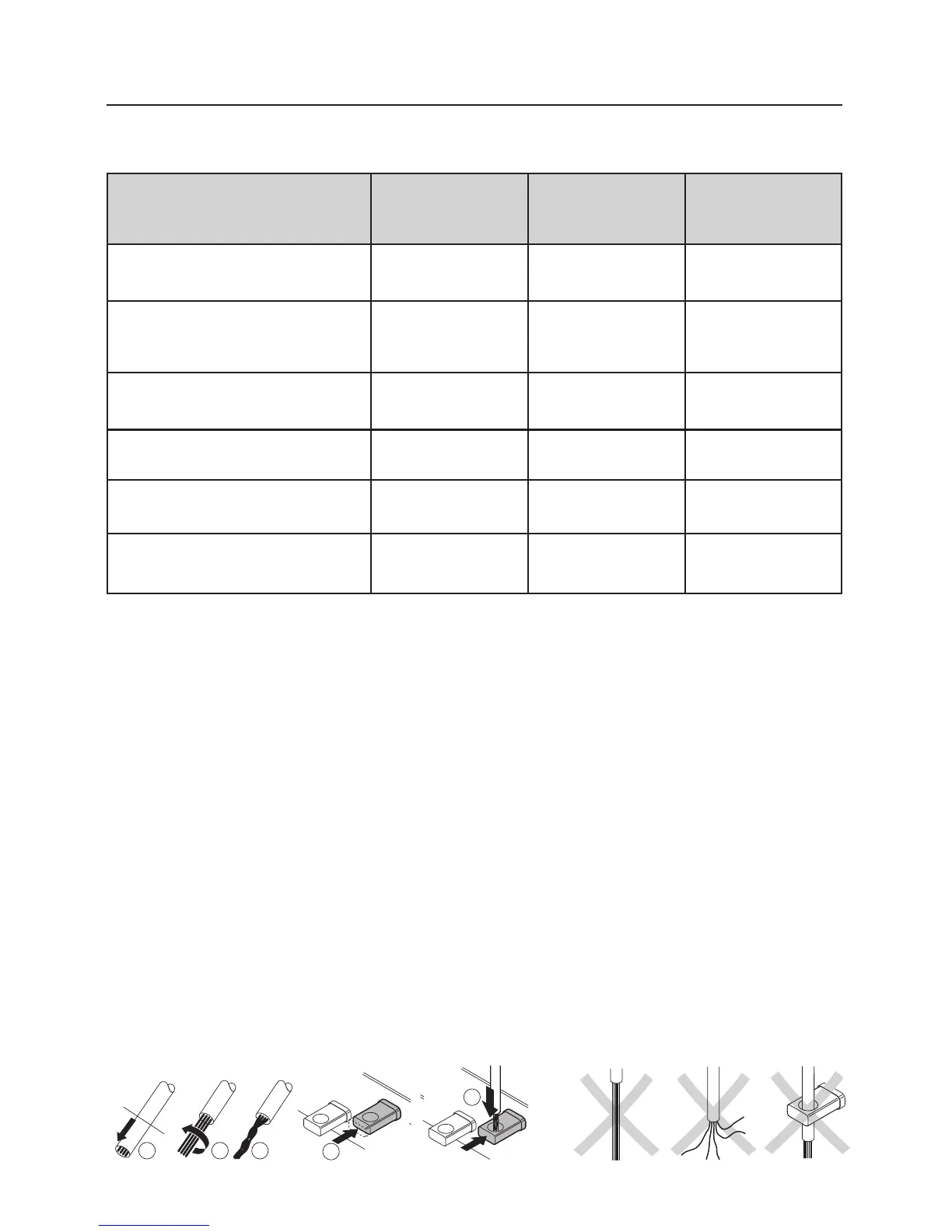

3.1 Possibilités d’utilisation de différents transformateurs
Transformateur 32 VA Transformateur Transformateur
Possibilité d’utilisation 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Exploitation avec Märklin H0
ou 1 courant alternatif
X––
Raccordement conventionnel
de moteurs d’aiguillages ou
de signaux
XXX
Raccordement conventionnel
d’eclairages miniatures
XXX
Alimentation du
Delta-Control nº 6604
X––
Alimentation du
Delta-Control 4 f nº 66045
XXX
Alimentation du Control-
Unit 6021 ou du Booster 6017
1) X X
X = approprié – = pas possible 1) = uniquement sous réserve d’une puissance suffisante
3.2 Raccordement de transformateurs 32 VA à des
réseaux H0 Märklin
Les éléments suivant permettent l’alimentation en Märklin H0:
Rails d’alimentation
Voie M: 5103, 5111, 5131,
Voie K : 2290, 2292
Les réf. 5131 et 2292 ne peuvent être utilisées sur des réseaux exploités en Delta ou
en Digital. Avec l’emploi de la voie C, la plupart des éléments de rails possèdant des
languettes de connection peuvent être utilisés pour l’alimentation du réseau.
Kits d’alimentation
Voie M: 5004, Voie K : 7504, Voie C: 74046, 74040
Pour chaque transformateur utilisé comme appareil de pilotage, il faut prévoir une
garniture d’alimentation avec antiparasitage 74046.
Préparer et raccorder les câbles Ne pas oublier
29
3. Raccordement du transformateur
8 mm
1 2 3
5
4
