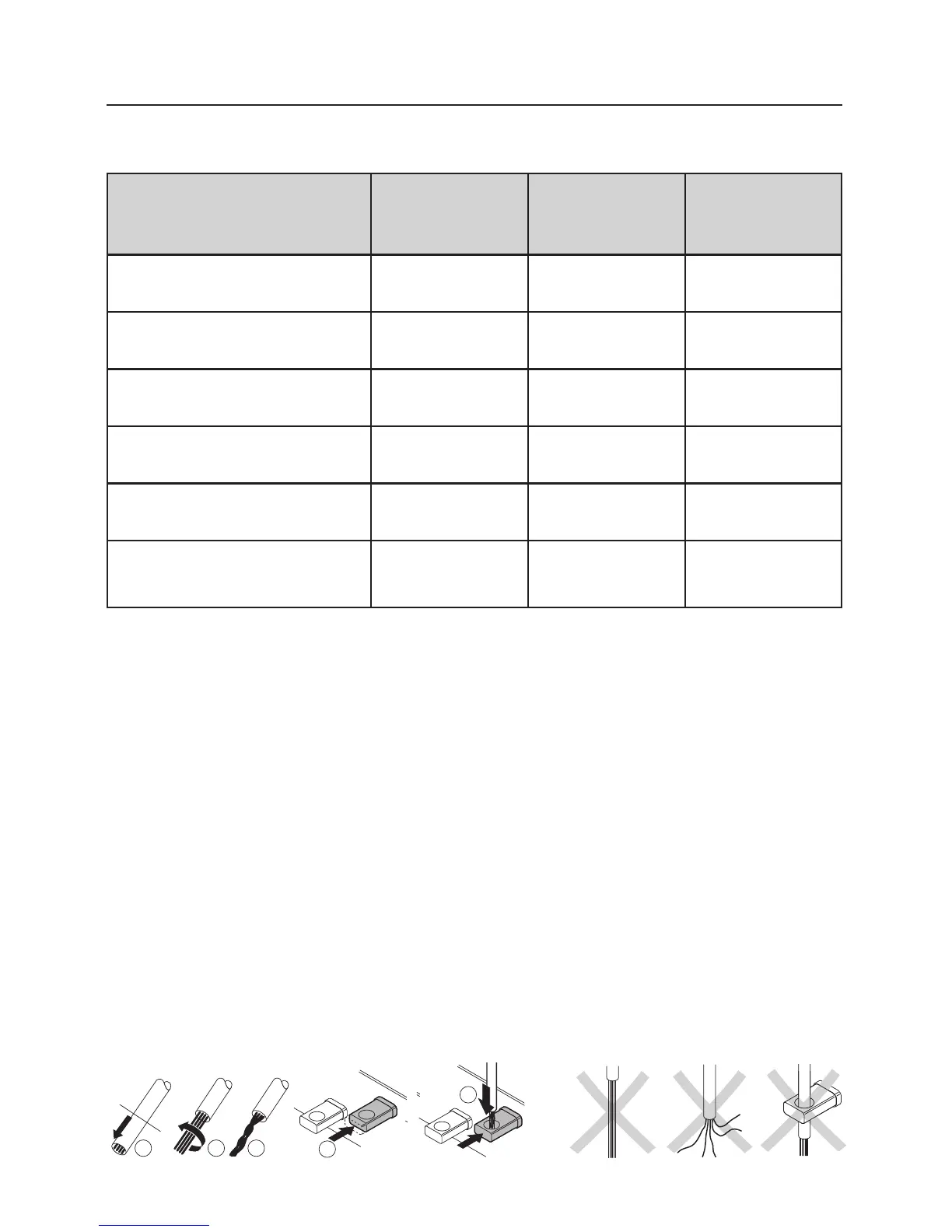

3.1 De olika transformatorernas insatsmöjligheter
Transformer 32 VA Transformer Transformer
Insatsmöjlighet 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Körning med Växelspänning
Märklin H0 eller 1
X––
Konventionell anslutning av
växeleller signaldrivningar
XXX
Konventionell anslutning av
modelljärnvägsbelysning
XXX
Försörjning av
Delta-Control Nr. 6604
X––
Försörjning av
Delta-Control 4 f Nr. 66045
XXX
Försörjning av Control-
Unit 6021 eller Booster 6017
1) X X
X = lämplig – = inte möjlig 1) = endast möjlig med effektinskränkning
3.2 Anslutning av Transformer 32 VA till
Märklin H0-anläggningar
Hos Märklin-H0 finns följande anslutningsmöjligheter:
Anslutningsskenor
M-Skena: 5103, 5111, 5131
K -Skena: 2290, 2292
5131 och 2292 kan inte användas för Delta- eller Digitalanläggningar. På C-Spår kan
de flesta skenor, med anslutningsset, användas som anslutningsskenor.
Anslutningsset
M-Skena: 5004, K-Skena: 7504, C-Skena:74046, 74040
För varje transformator som används måste en avstörningsenhet 74046 inkopplas.
Ledningen prepareras och ansluts Observera därvid
