3. Anslutning av Transformern
Modelljärnvägslampor i hus och/eller gatlyktor ansluts direkt till Transformer 32 VA
gula ”L”-klämma och bruna ”0”-klämma.
Grafiken till anslutning av modelljärnvägslampor finns på ritning 9, sida III. Grafiken till
anslutning av växel- eller signaldrivning finns på ritningarna 10 och 11, sida III + IV.

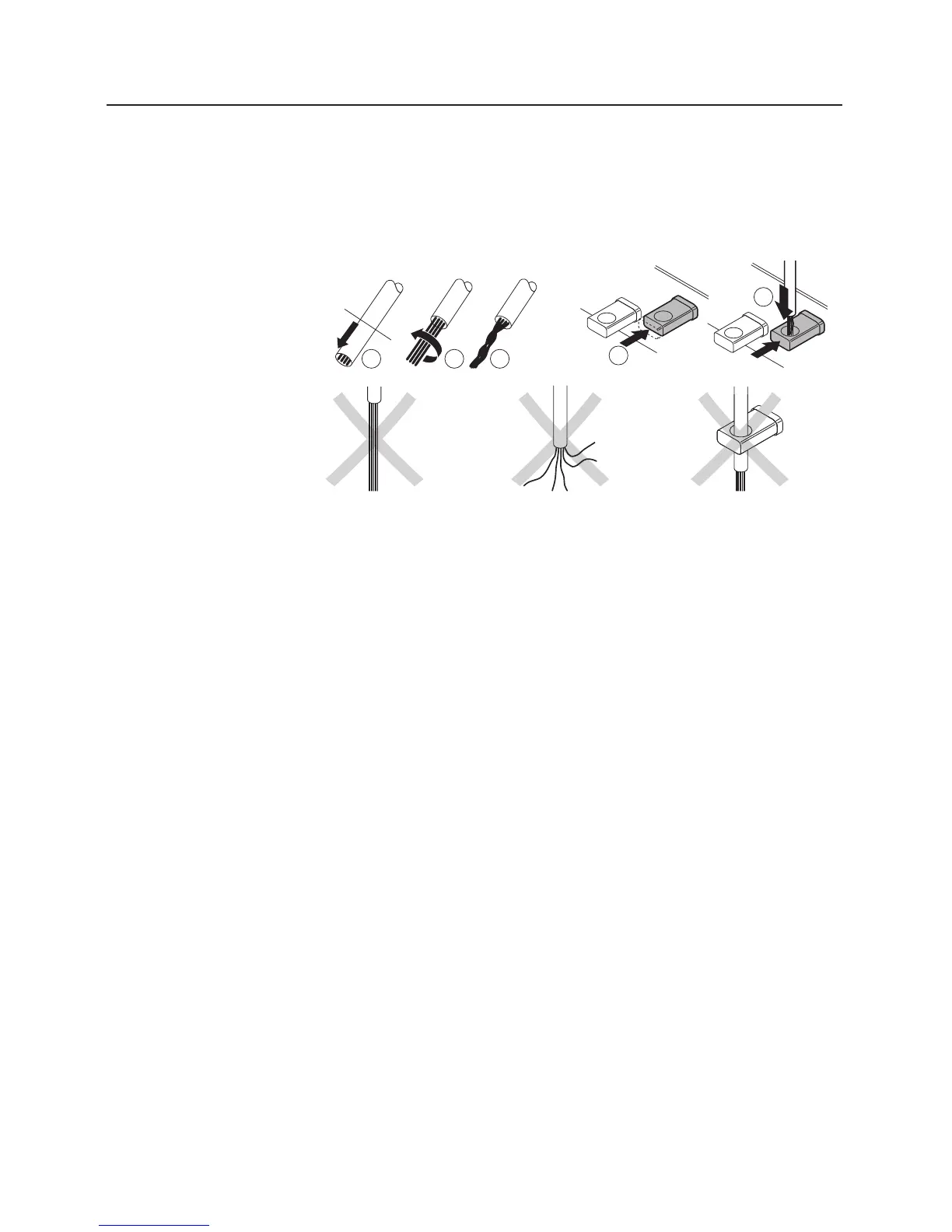

Kabeln förbereds
och ansluts
till Transformern.
Observera därvid
OBS beakta: De anslutna modelljärnvägslamporna eller magnetartiklarna måste vara
lämpliga för växelspänning på 16 Volt(≈).
3.5 Transformer till försörjning av en Digital-centralenhet
eller Delta-Control 4 f
Transformers kan även användas till försörjning av Märklin Control Unit (Nr. 6021),
Märklin-Booster (Nr. 6017) eller Delta-Control 4 f (Nr. 66045).
Grafiken till detta finns under ritningarna 12, 13 och 14, sida III + IV. Control-Unit
visas här på en H0-anläggning (ritning 13) och en Skala 1 anläggning (ritning 14).
Magnetartiklarnas gula strömtillförsel (växel, avkopplingsskena eller signal) förbinds
med den gula ”L”-klämman på transformatorn. Magnetartiklarnas blå styrledningar
förbinds med anslutningshylsorna på manöverpult 7072. Manöverpult 7072’s jor-
danslutning förbinds med transformatorns bruna ”0”-klämma.
Om en i växeln inbyggd lampa inte lyser, måste den bruna ”0”-klämman på transfor-
matorn, som försörjer magnetartikeln, förbindas med körtransformatorns bruna ”0”-
klämma.
Det för de olika växlarna eller signalerna giltiga anslutningsschemat finns angivet i de
bruksanvisningarna, som medföljer produkterna.
