3. Tilslutning af transformatoren
Kontrollér, inden tilslutningen af transformatoren til modeljernbanen, om alle netstik til
alle modelbane-transformatorer virkelig er fjernet fra husets netstikdåser!

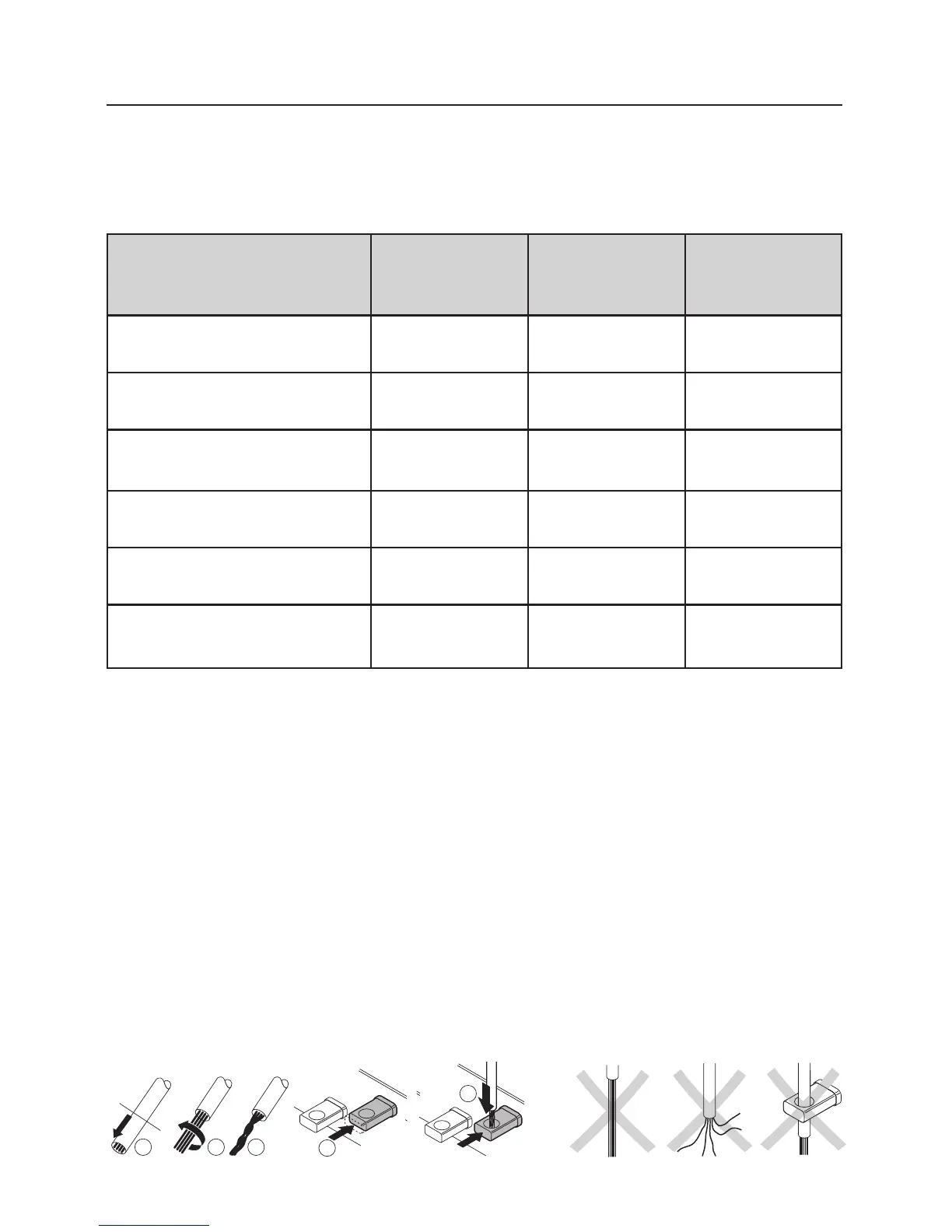

3.1 Anvendelsesmuligheder for de forskellige transformatorer
Transformer 32 VA Transformer Transformer
Anvendelse 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Kørsel med veksel-
spænding Märklin H0 eller 1
X––
Konventionel tilslutning af
skiftespors- eller signaldrev
XXX
Konventionel tilslutning af
modelbane-belysning
XXX
Forsyning fra
Delta-Control nr. 6604
X––
Forsyning fra
Delta-Control 4f nr. 66045
XXX
Forsyning fra Control-Unit 6021
eller Booster 6017
1) X X
X = egnet – = ikke mulig 1) = kun mulig med ydelsesbegrænsning
3.2 Tilslutning af transformer 32 VA til Märklin H0-anlæg
I Märklin H0 står følgende tilslutningsmuligheder til rådighed:
Tilslutningsspor
M -spor: 5103, 5111, 5131
K -spor: 2290, 2292
5131 og 2292 kan ikke anvendes i forbindelse med Delta- eller Digital-anlæg. Ved
C-spor kan de fleste sporstykker med funktionstilslutning anvendes som tilslutningsspor.
Funktionstilslutninger
M-spor: 5004, K-spor: 7504, C-spor: 74046, 74040.
For hver transformator, der indsættes som kørekontrol, skal der anvendes 1 sæt
radiostøj-beskyttelse 74046.
Ledning forberedes og tilsluttes Læg her mærke til
8 mm
1 2 3
5
4
