3. Tilslutning af transformatoren
Modelbanelamper i huse og/eller gadelygter tilsluttes direkte til den gule „L“-klemme
og den brune „0“-klemme på Transformer 32 VA.
Den vejledende figur for tilslutning af modelbanelamper findes på tegning 9, side IV .
De vejledende figurer for tilslutning af et skiftesporsdrev eller signaldrev findes på teg-
ning 10 og 11, side IV + V.

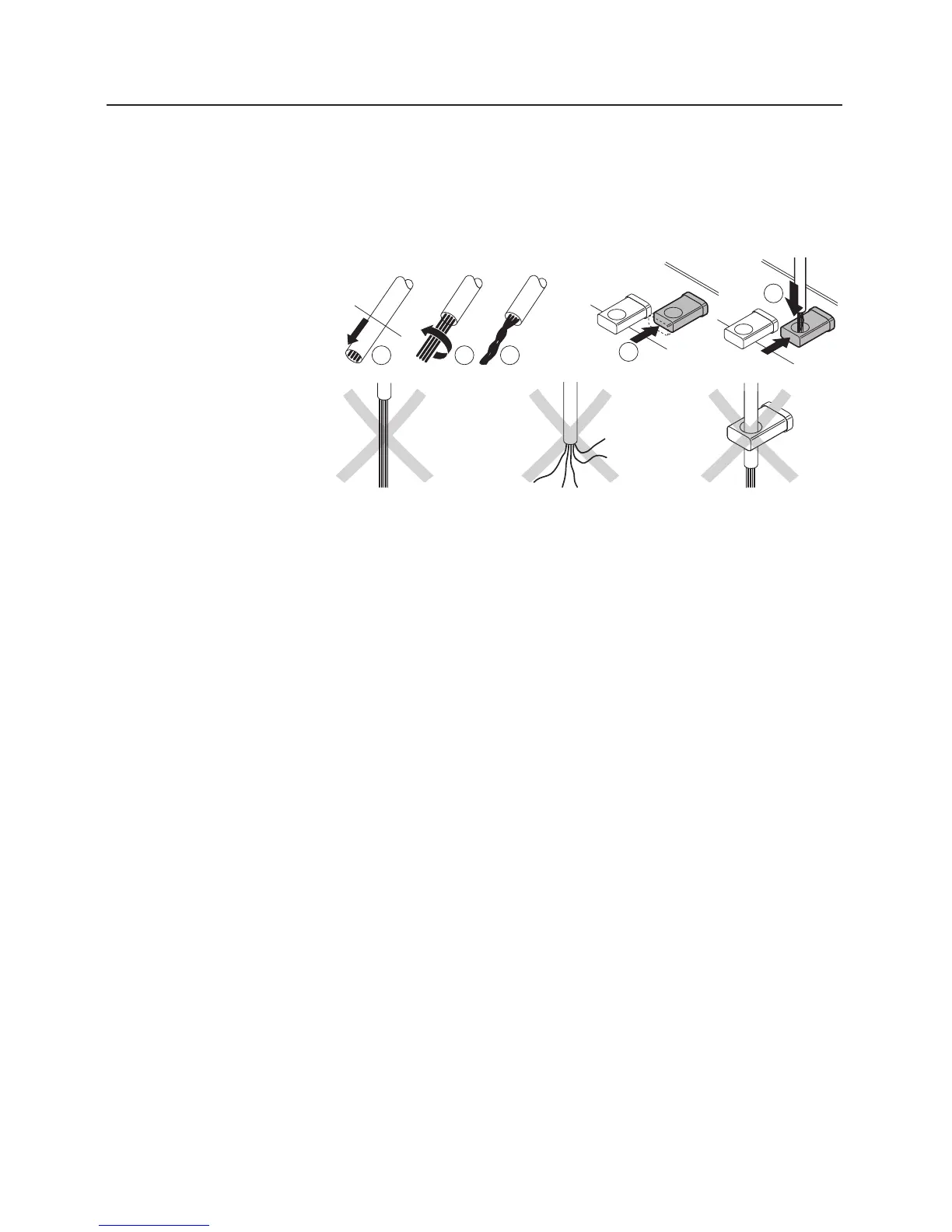

Forberedelse af kablet
og tilslutning til
transformatoren
Læg her mærke til
Følgende skal ubetinget iagttages: De tilsluttede modelbanelamper eller magnetartik-
ler skal være egnet til 16 Volt(≈) vekselspænding.
3.5 Transformator til forsyning af en Digital-centralenhed eller
Delta-Control 4 f
Transformatoren kan også anvendes til forsyning af Märklin Control-Unit (nr. 6021), en
Märklin-Booster (nr. 6017) eller Delta-Control 4 f (nr. 66045).
De vejledende figurer dertil findes på tegning 12, 13 og 14, side V + VI.
Control-Unit’en vises her tilsluttet et H0-anlæg (tegning 13) og til et spor 1 anlæg (teg-
ning 14).
Magnetartiklens gule strømtilførsel (sporskifte, frakoblingsspor eller signal) forbindes
med den gule „L“-kleme på transformatoren. Magnetartiklens blå styreledninger bliver
forbundet med tilslutningsbøsningerne på kontrolpulten 7072. Steltilslutningen på
kontrolpulten 7072 forbindes med den brune „0“-klemme på transformatoren.
Hvis en i sporskifterne indbygget lampe ikke lyser, så skal den brune „0“-klemme på
den transformator, som magnetartiklen forsynes fra, forbindes med den brune „0“-
klemme på kørsels-transformatoren.
Det specielt for de forskellige sporskifter eller signaler gyldige tilslutningsskema finder
De i de vejledninger, der er vedlagt disse produkter.
