9

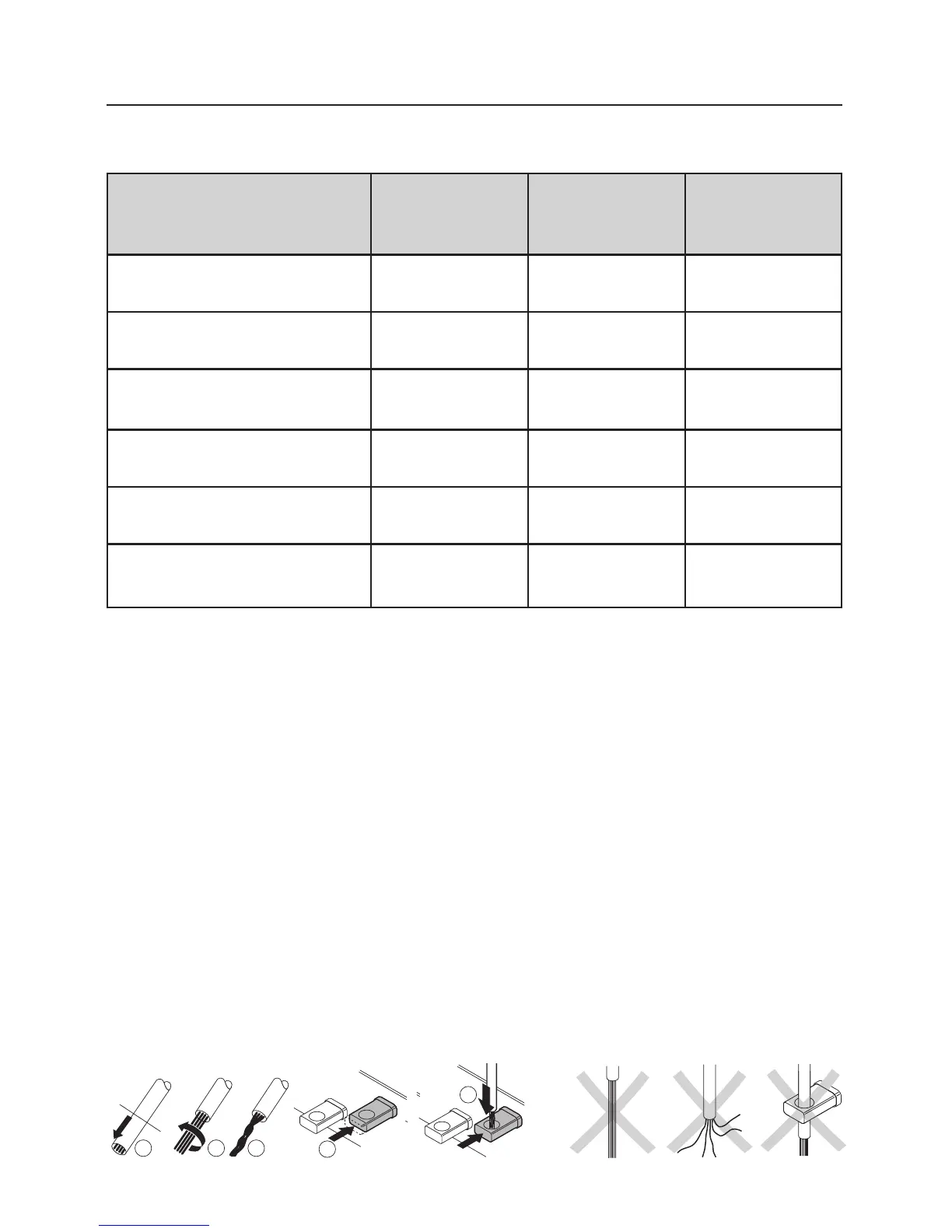

3. Transformer anschließen
3.1 Einsatzmöglichkeit der verschiedenen Transformatoren
Transformer 32 VA Transformer Transformer
Einsatzmöglichkeit 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Fahrbetrieb mit Wechsel-
X––
spannung Märklin H0 oder 1
Konventioneller Anschluss von
XXX
Weichen- oder Signalantrieben
Konventioneller Anschluss
XXX
von Modellbahn-Beleuchtung
Versorgung des
X––
Delta-Control Nr. 6604
Versorgung des
XXX
Delta-Control 4f Nr. 66045
Versorgung der Control-
1) X X
Unit 6021 oder Booster 6017
X = geeignet – = nicht möglich 1) = nur mit Leistungseinschränkung möglich
3.2 Anschluss des Transformer 32 VA an Märklin H0-Anlagen
Folgende Anschlussgleise stehen bei Märklin H0 zur Verfügung:
Anschlussgleise
M-Gleis: 5103, 5111, 5131
K-Gleis: 2290, 2292
5131 und 2292 können nicht bei Delta- oder Digital-Anlagen verwendet werden. Beim
C-Gleis können die meisten Gleise mit Anschluss-Garnituren als Anschlussgleise ver-
wendet werden.
Anschluss-Garnituren
M-Gleis: 5004, K-Gleis: 7504, C-Gleis:74046, 74040
Für jeden als Fahrgerät eingesetzten Transformer ist 1 Entstör-Set 74046 vorzusehen
Kabel vorbereiten und anschließen Dabei beachten
8 mm
1 2 3
5
4
