3. Koble til transformatoren
Modellbanelamper i hus og/eller gatelykter tilkobles direkte til den gule ”L” klemmen
og den brune ”0”-klemmen på Transformer 32 VA.
På tegning 9 (side IV) finner du en illustrasjon som viser hvordan modellbanelamper
skal kobles til. På tegningene 10 og 11 (side IV + V) finner du illustrasjoner som viser
hvordan pensmotorer eller signalmotorer skal kobles til.

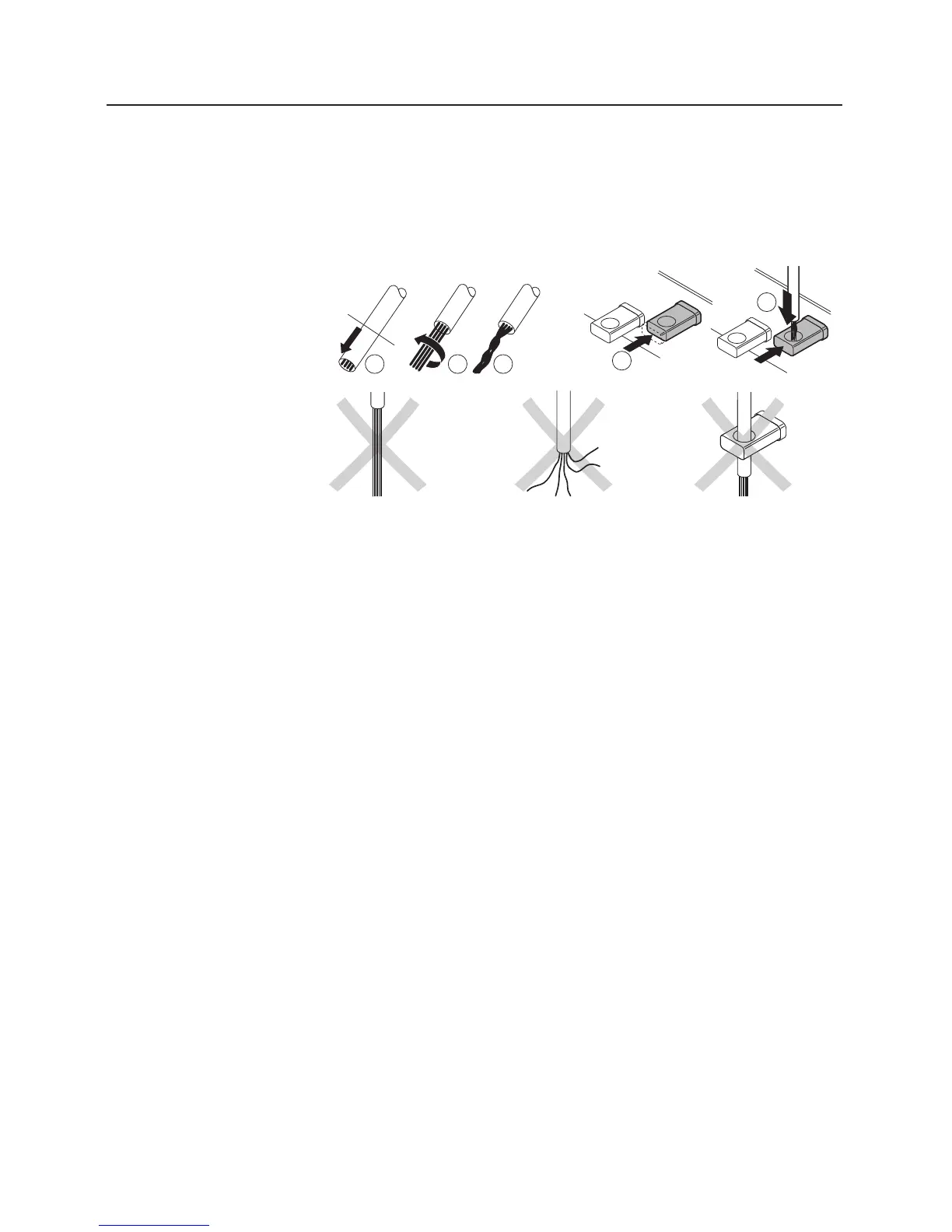

Gjør klar kabelen
og koble den til
transformatoren.
Legg merke til
Ta spesielt hensyn til dette: De tilkoblede modellbanelampene eller magnetartiklene
må være beregnet på en vekselspenning på 16 Volt(≈).
3.5 Transformator for forsyning av en digital sentralenhet
eller Delta-Control 4 f
Transformatorene kan også brukes til forsyning av Märklin Control Unit (nr. 6021), en
Märklin-Booster (nr. 6017) eller Delta-Control 4 f (nr. 66045).
På tegningene 12, 13 og 14 (side V + VI) finner du illustrasjoner til dette temaet.
Styringsenheten (Control Unit) vises her tilkoblet et H0-anlegg (tegning 13) og et spor
1-anlegg (tegning 14).
Magnetartiklens gule strømtilførsel (sporskifte, frakoblingsspor eller signal) tilkobles
den gule ”L”-klemmen på transformatoren. Magnetartiklens blå styreledninger tilko-
bles med tilkoblingshylsene på styrepult 7072. Styrepult 7072’s jordledning tilkobles
transformatorens brune ”0”-klemme.
Hvis en innebygd lampe i sporskifteren ikke lyser, må den brune ”0”-klemmen på
transformatoren, som strømforsyner magnetartiklene, tilkobles med kjøretransforma-
torens brune ”0”-klemme.
Koblingsskjemaet som gjelder for de forskjellige sporskifter eller signaler finnes i de
bruksanvisninger som medfølger produktene.
