3. Muuntajan kytkeminen

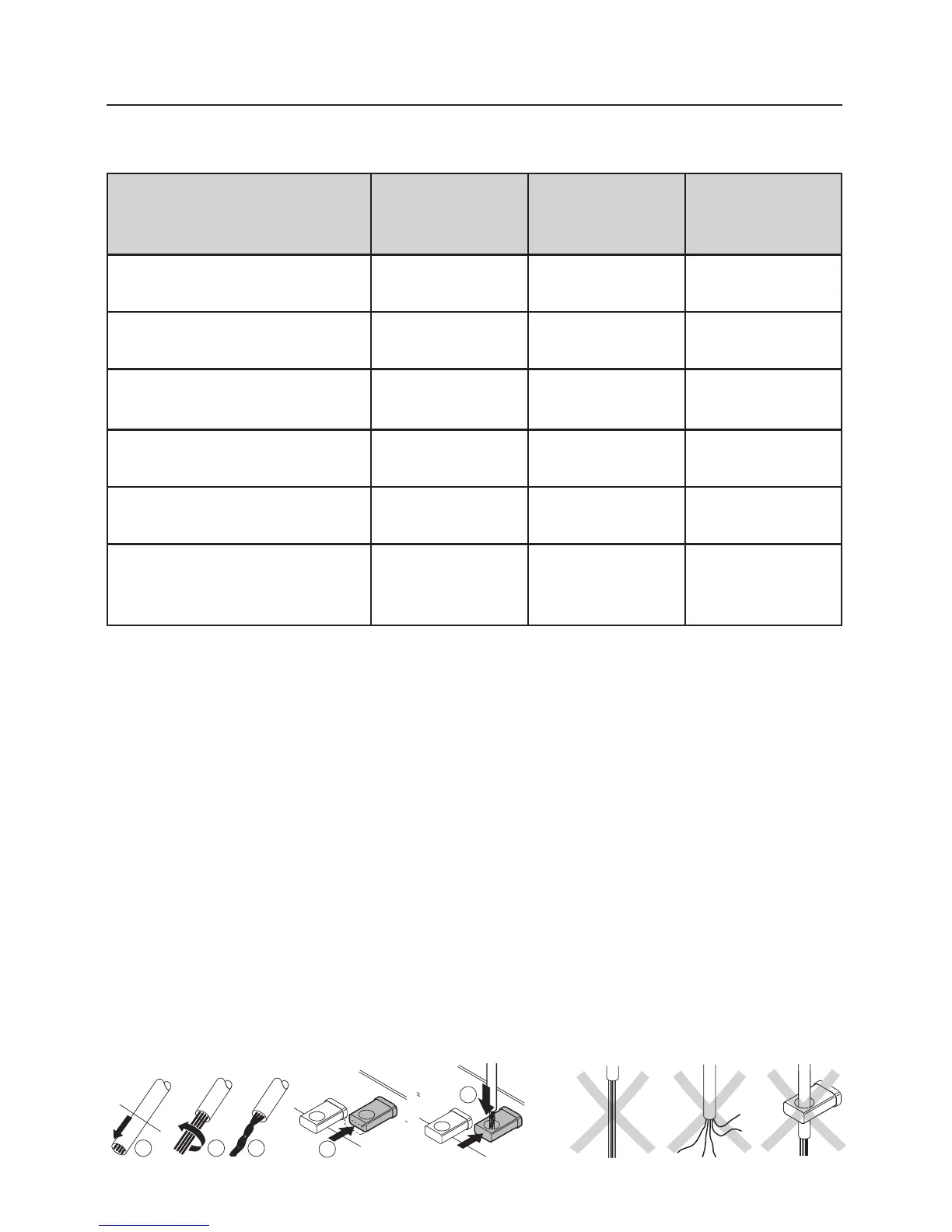

3.1 Erilaisten muuntajien käyttötarkoitukset
Muuntaja 32 VA Muuntaja Muuntaja
Käyttötarkoitus 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Ajokäyttö vaihtojännitteellä
Märklin-radat H0 tai 1
X––
Vaihde- ja merkinantolaitteiden
perinteinen kytkentä
XXX
Pienoisrautatien valaistuksen
perinteinen kytkentä
XXX
Delta-Control-ohjauslaitteen
nro 6604 jännitesyöttö
X––
Delta-Control-ohjauslaitteen
nro 66045 jännitesyöttö
XXX
Control Unit -keskusyksikön
nro 6021 tai Booster 6017 1) X X
-vahvistimen jännitesyöttö
X = Sopii käytettäväksi – = Käyttö ei mahdollista 1) = Käyttö mahdollista vain tehorajoituksella
3.2 Muuntajan 32 VA kytkeminen Märklin H0-ratoihin
Märklin H0-mallissa voidaan käyttää seuraavia liitäntämahdollisuuksia:
Liitäntäraiteet
M-raide: 5103, 5111, 5131
K-raide: 2290, 2292
Malleja 5131 ja 2292 voidaan käyttää ainoastaan Delta-tai digitaalilaitteistojen kans-
sa.Lähes kaikkia liitäntävälineillä varustettuja C-raiteita voidaan käyttää liitäntäraiteina.
Liitäntävälineet
M-raide: 5004, K-raide: 7504,
C-raide:74046, 74040.
Jokaisen ajomuuntajana käytettävän muuntajan kanssa on käytettävä häiriönpoisto-
sarjaa 74046.
Valmistele ja liitä johto Ota tällöin huomioon
8 mm
1 2 3
5
4
