3. Muuntajan kytkeminen
Pienoisrautatien lamppujen kytkentä on kuvattu kaaviossa 9, sivulla IV. Vaihde-
tai merkinantolaitteiden jännitesyötön kytkennät ovat kaavioissa 10 ja 11, sivulla IV + V.

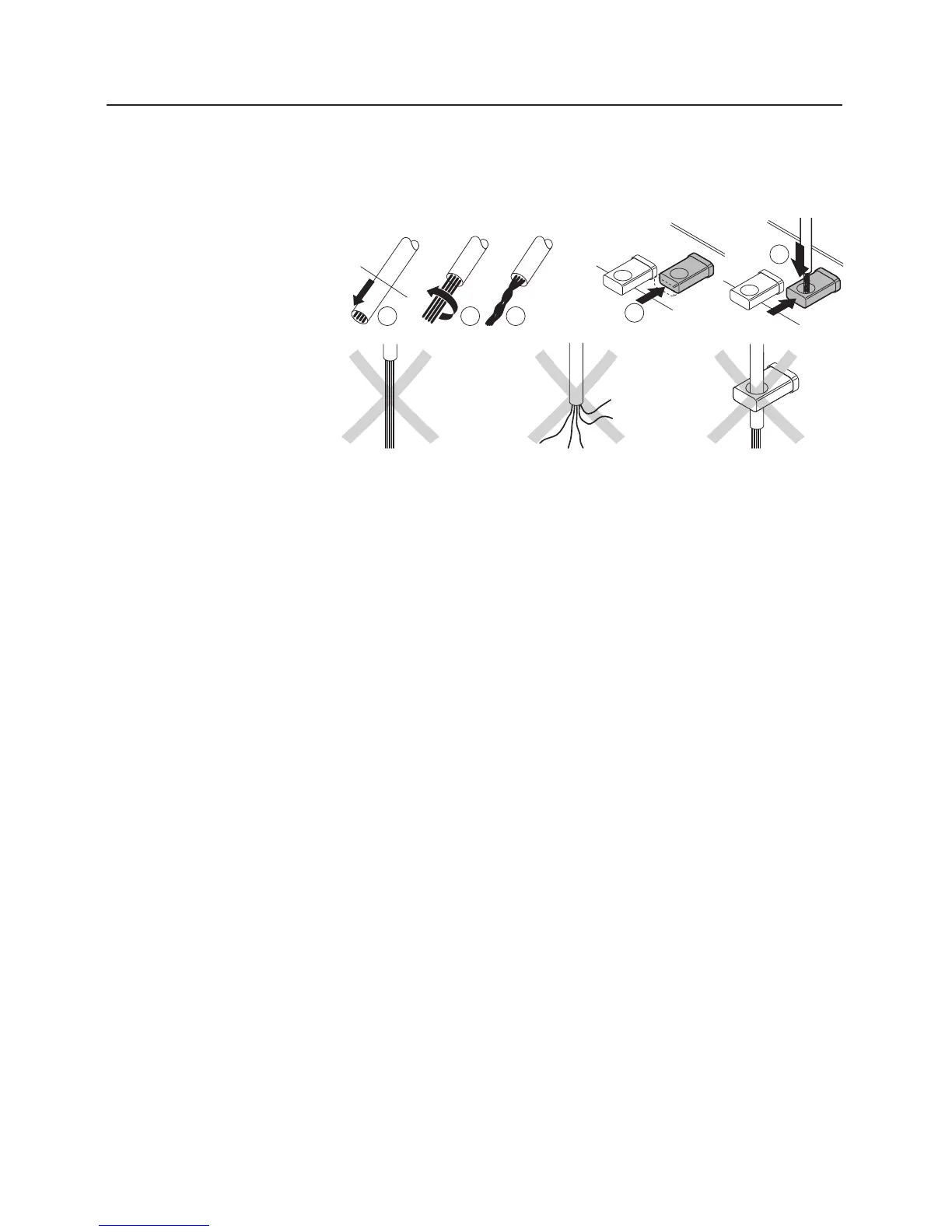

Johdon valmisteleminen
ja kytkeminen muuntajaan
Ota tällöin huomioon
Noudata ehdottomasti seuraavaa ohjetta: Muuntajaan kytkettävien pienois-
rautatielamppujen ja magneettilaitteiden on oltava yhteensopivia 16 voltin (ª) vaihto-
jännitteen kanssa.
3.5 Muuntajan käyttäminen digitaalisen keskusyksikön tai
Delta-Control 4 f -ohjauslaitteen jännitesyöttöön
Muuntajia voidaan käyttää myös Märklin Control-Unit -keskusyksikön (nro 6021),
Märklin Booster -vahvistimen (nro 6017) tai Delta-Control 4 f -ohjauslaitteen
(nro 66045) jännitesyöttöön.
Nämä kytkennät on kuvattu kaavioissa 12, 13 ja 14, sivulla V + VI. Control-Unit
-keskusyksikkö kytketään kaavioissa ratajärjestelmiin H0 (kaavio 13) ja 1 (kaavio 14).
Magneettilisälaitteiden (vaihteet, erotusraide tai merkkivalo) keltainen virransaanti yhdi-
stetään muuntajan keltaiseen “L”-liittimeen. Magneettilisälaitteiden siniset ohjainjohdot
yhdistetään kytkentäpöydän 7072 liitäntäheloihin. Kytkentäpöydän 7072 maadotuslii-
täntä yhdistetään muuntajan ruskean “0”-liittimeen.
Ellei jokin vaihteisiin asennetuista lampuista pala, on muuntajan ruskea “0”-liitin, josta
magneettilisälaite saa virran, yhdistettävä ajomuuntajan ruskeaan “0”-liittimeen.
