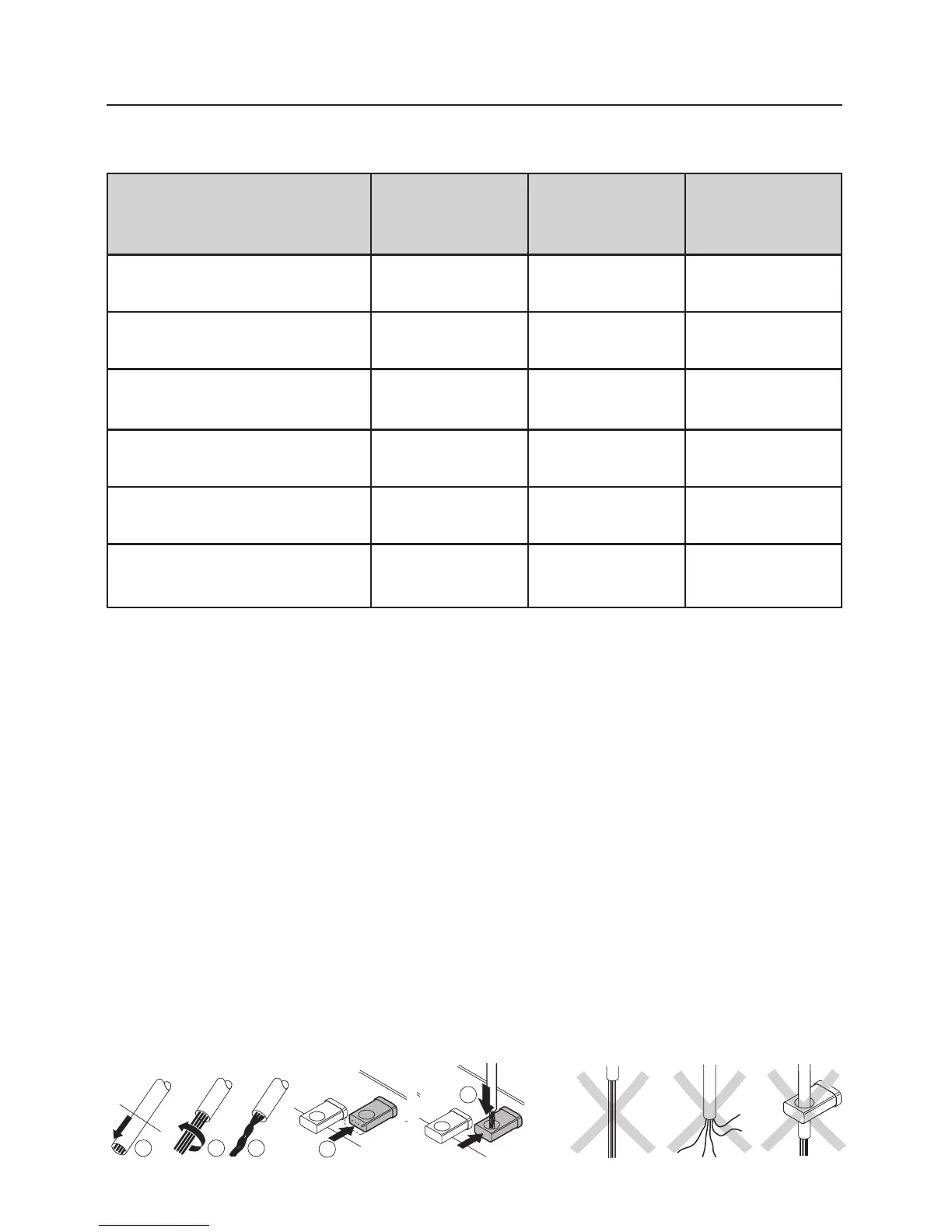

3. Koble til transformatoren
3.1 Bruksområder for de ulike transformatorene
Transformator 32 VA Transformator Transformator
Bruksområde 6645/6646/ 6000/6001/ 6005
6647/6648 6002/6003
Kjøring med vekselspenning
Märklin H0 eller 1
X––
Konvensjonell tilkobling av
pens- eller signalmotorer
XXX
Konvensjonell tilkobling av
modellbanebelysning
XXX
Strømforsyning fra
Delta-Control nr. 6604
X––
Strømforsyning fra
Delta-Control 4f nr. 66045
XXX
Strømforsyning fra Control-
Unit 6021 eller Booster 6017
1) X X
X = egnet – = ikke mulig 1) = mulig kun med innskrenket ytelse
3.2 Tilkobling av transformator 32 VA til Märklins H0-anlegg
Følgende overgangsmuligheter er tilgjengelige med Märklin H0:
Overgangsskinner
M -spor: 5103, 5111, 5131
K -spor: 2290, 2292
5131 og 2292 kan ikke benyttes på DELTA eller Digitale anlegg. Med C-spor kan de
fleste skinner brukes som tilførselsskinner ved anvendelse av tilførselskabler.
Tilførselskabel-sett
M-spor: 5004, K-spor: 7504, C-spor: 74046, 74040.
Hver transformator som brukes som kjøreenhet, skal ha 1 støyreduksjonssett 74046.
Ledningen prepareres og tilkobles Legg merke til
