17
Figure 23
Figure 24

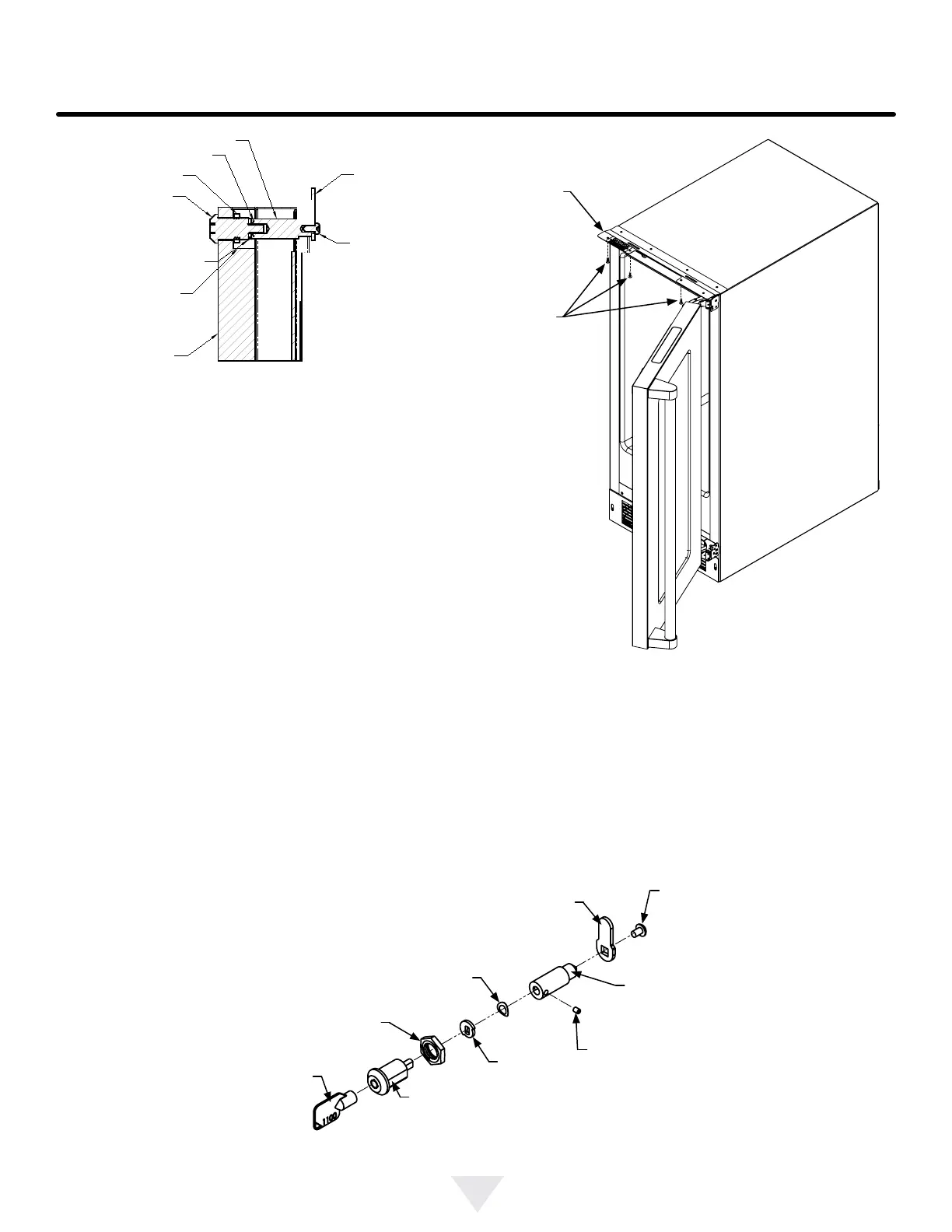

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE
SECTION A’A
ÉCHELLE 1:1
VERROU
ÉCROU
EXTENSION EN LAITON
CAME
VIS PHILLIPS
CONTRE-ALÉSAGE DE 13/16"
DE PROFONDEUR 7/16"
TROU DE 1/2"
PANNEAU DE
BOIS DE 3/4"
RONDELLE ÉLASTIQUE
INTÉRIEUR
DE PORTE
Rondelle
d'arrêt de came
Rondelle
élastique
Came
Vis de réglage
Verrou
Clé
Écrou de
retenue
Vis
Rallonge en laiton
(2 tailles fournis)
Figure 25
Étape 7 : Installez la porte
Ouvrez soigneusement les charnières du haut et du bas sur la
porte en vous méant des nombreux points de pinçage. Placez
les charnières par-dessus les 4 vis dans l’armoire, 2 en haut
et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de
charnières avec un tournevis à pointe Phillips (Voyez les Figures
11 et 11a). Placez le faisceau de ls depuis la grille et montez-le
en bas de la porte avec la vis et le collier en «P» qui avait été
enlevé à l’étape 1 (Voyez la Figure 11b). Reconnectez le faisceau
de ls (Voyez la Figure 12).
Étape 8 : Fixez l’armoire
Utilisez des vis #8 x
3
⁄4 po du sachet de documentation pour
xer la surface du haut sur l’armoire au travers des trous dans la
cornière en «Z» de l’armoire de cellier.
Cornière
en «Z»
d’armoire
Vis à tête
bombée
#8 x
3
⁄4 po
