2.2.Configuraciones

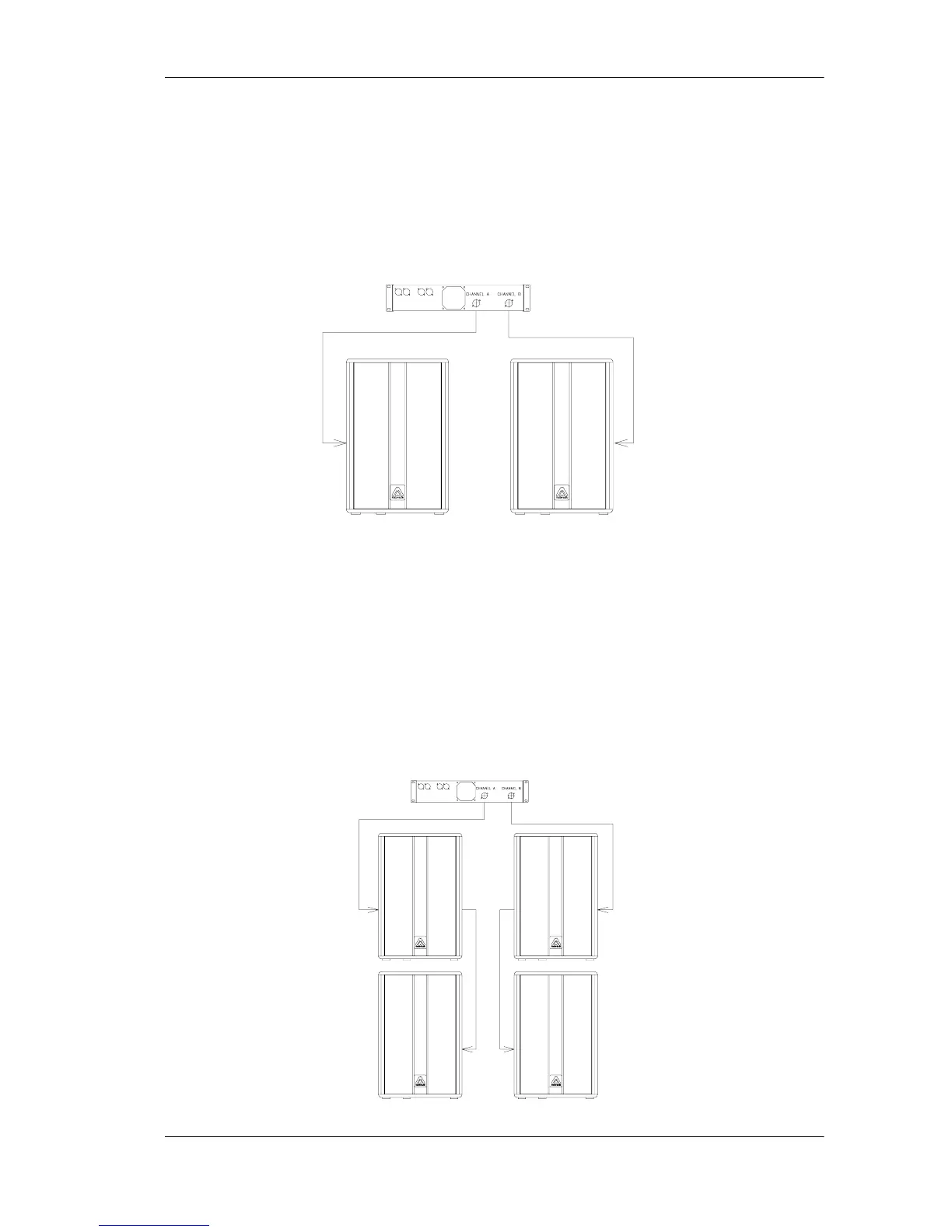

2.2.1.Configuración Full Range
Stereo
Conectar cada salida del amplificador
LEFT/RIGHT a cada unidad, mediante dos
mangueras, independientemente.
2.2.2.Configuración Full Range en
Paralelo
Conectar una primera caja desde la salida
del amplificador a su entrada de Speakon,
respetando siempre la polaridad positivo
+1, negativo -1. A continuación, realizar un
puente mediante manguera, desde esta
primera caja a la segunda. Con esta
configuración podrá conectar, por ejemplo,
cuatro cajas a un mismo amplificador.
2.2.Configurations
2.2.1. Full Range Stereo configuration
Connect each output of the amplifier
LEFT/RIGHT to each cabinet using two
wires, independently.
2.2.2.Full Range Parallel
configuration
Connect the Speakon input of the first
cabinet to the amplifier's output, always
respecting the polarity positive +1, negative
-1. Then, make a bridge from the first
cabinet to the second one. This
configuration allows us to connect up to
four cabinets to the same amplifier.
