Las salidas están configuradas de la siguiente manera para el modo STEREO o
PARALLEL:
(*) Aunque es posible obtener la salida de los dos canales a través de un mismo
conector (Speakon A), se recomienda siempre que sea posible utilizar un conector
Speakon para cada salida (Speakon A para CHA, Speakon B para CHB).
Para el modo BRIDGE, utilizar el Speakon A o los Bornes, con la siguiente
configuración:
Capacidad de carga: Los amplificadores HD Series tienen capacidad de corriente
suficiente para aceptar cargas muy bajas (hasta 2 Ohms). Hay que tener en cuenta
que muchos altavoces de impedancia nominal 8 Ohms que utilizan filtros pasivos, a
ciertas frecuencias presentan impedancias mucho más bajas de la nominal, por lo
tanto, es recomendable usar cargas de 2 Ohms solo cuando se conoce
perfectamente la curva de impedancia de los sistemas de altavoces a conectar. En
su defecto, el amplificador podría provocar cortes en la salida por cortocircuito (baja
impedancia, <2 Ohm) o por sobre calentamiento.
6 - CONEXIÓN DE PREVIOS

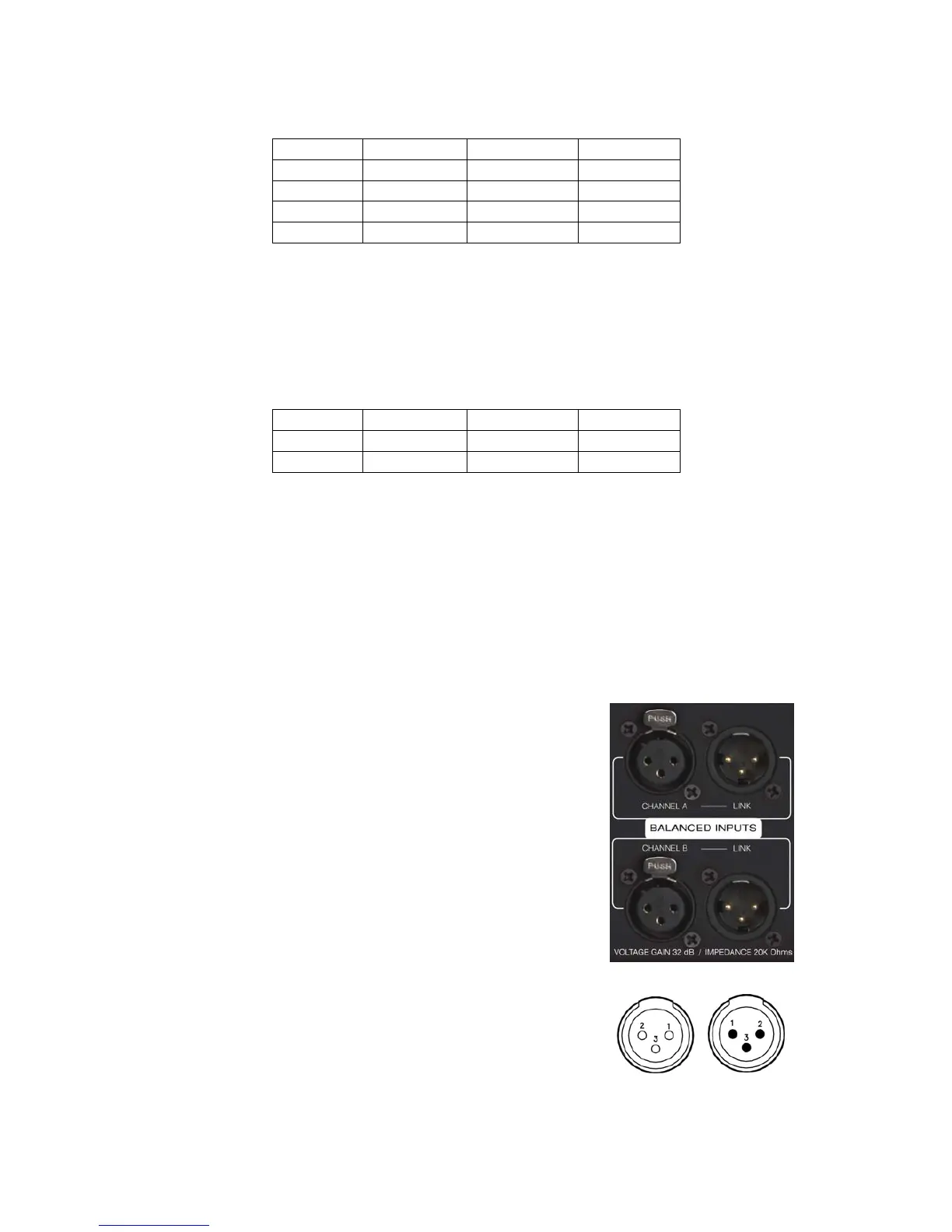

Las entradas (BALANCED INPUTS) permiten la
posibilidad de conexión mediante XLR-3. Los
amplificadores, incorporan entradas balanceadas para
un elevado rechazo de los parásitos generados por
cables de señal largos o cercanos a cables eléctricos
o fuentes que los provoquen, y garantizar así, una
perfecta respuesta en frecuencia.
Entradas BALANCEADAS:
1. Malla
2. (+) Vivo
3. (–) Retorno
Entradas NO BALANCEADAS:
1. No conectar (*ver nota)
2. (+) Vivo
3. Malla
Salida Speakon A Speakon B Bornes
Ch A + 1 + N.C. Rojo (A)
Ch A - 1 - N.C. Negro (A)
Ch B + 2 + (*) 1 + Rojo (B)
Ch B - 2 - (*) 1 - Negro (B)
Salida Speakon A Speakon B Bornes
Polo + 1 + N.C. Rojo (A)
Polo - 2 + N.C. Rojo (B)
