Master Audio
Joker Series (Passive). Version 1.4 Jan14 21
2. CONEXIONES
2.1. Descripción conexionado
1 1

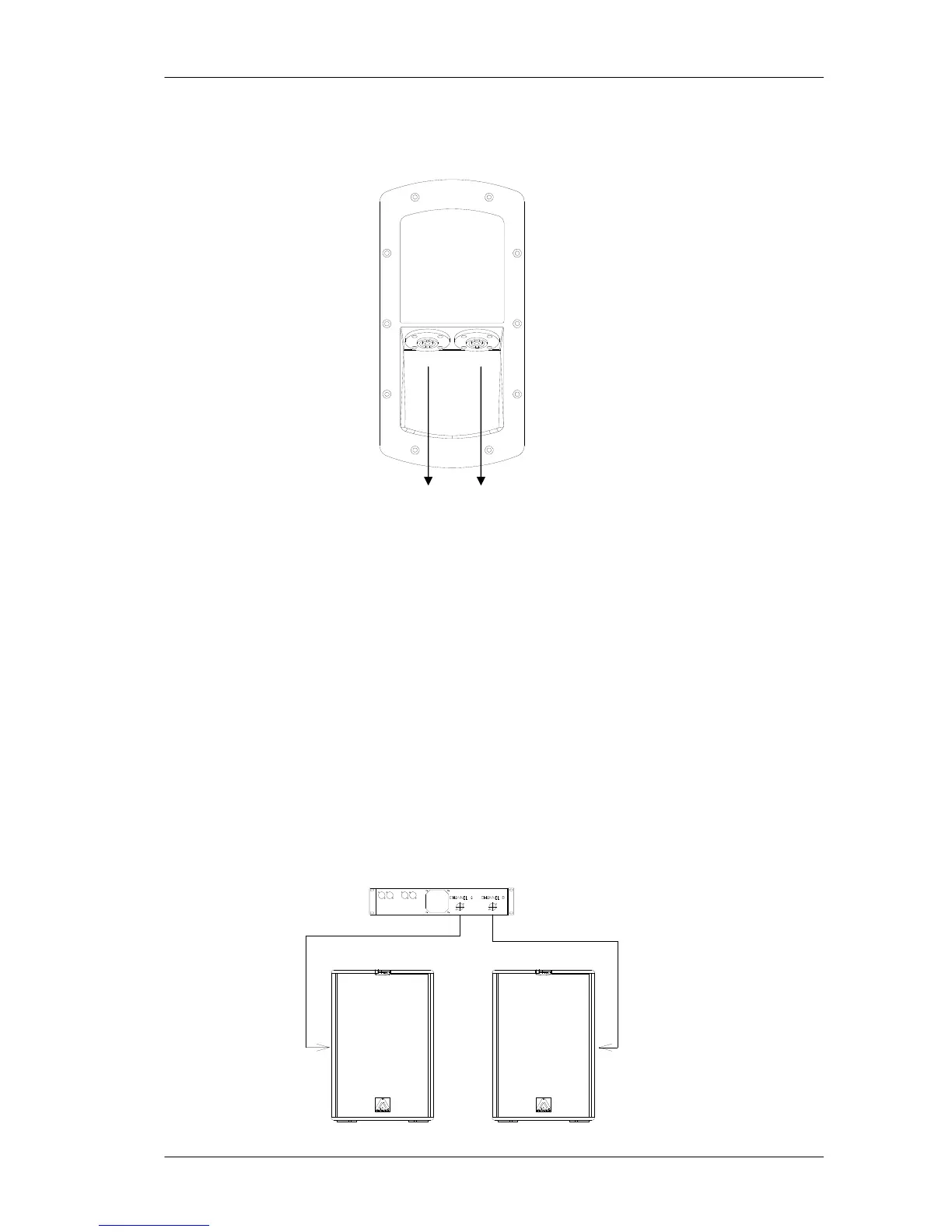

Fig.1. Conexiones para serie Joker pasiva
1-SPEAKON: Todos los modelos incorporan dos terminales Speakon NL4 y están
preparados para su perfecta conexión en un sistema en paralelo. La señal de
entrada/salida es mediante los pins +1/-1. Los pins +2/-2 no están conectados
internamente.
ATENCIÓN: Utilice en lo posible cable-manguera de dos conductores, sin apantallar,
bicolor y de buena calidad. Se recomienda el uso de una sección de 4mm
2
como
mínimo para cada conductor. Evítese largas distancias de cableado ya que provocan
importantes pérdidas de potencia y calidad.
2.2. Configuraciones
2.2.1. Configuración Full Range Estéreo
Conectar cada salida del amplificador LEFT/RIGHT a cada unidad, mediante dos
mangueras, independientemente.
Fig.2. Configuración Full range estéreo
