Joker Series (Passive). Version 1.4 Jan14 23
2.2.4. Configuración Bi-Amplificada con Subwoofer
Del canal de salida de la etapa de potencia destinada a graves saldremos con una
manguera de la mayor sección posible (4mm
2
mínimo) hacia uno de los subwoofers.
Si se dispone de pareja de subwoofers, realizaremos una conexión en puente entre
ambos, respetando siempre la polaridad.
Conectar la otra salida del amplificador independientemente a la caja de medios-
agudos.
También es posible destinar un sólo amplificador para los refuerzos de graves,
conectando cada uno de los subwoofers a las dos salidas de la etapa y en
consecuencia, alimentar el sistema de medios-agudos mediante un segundo
amplificador.

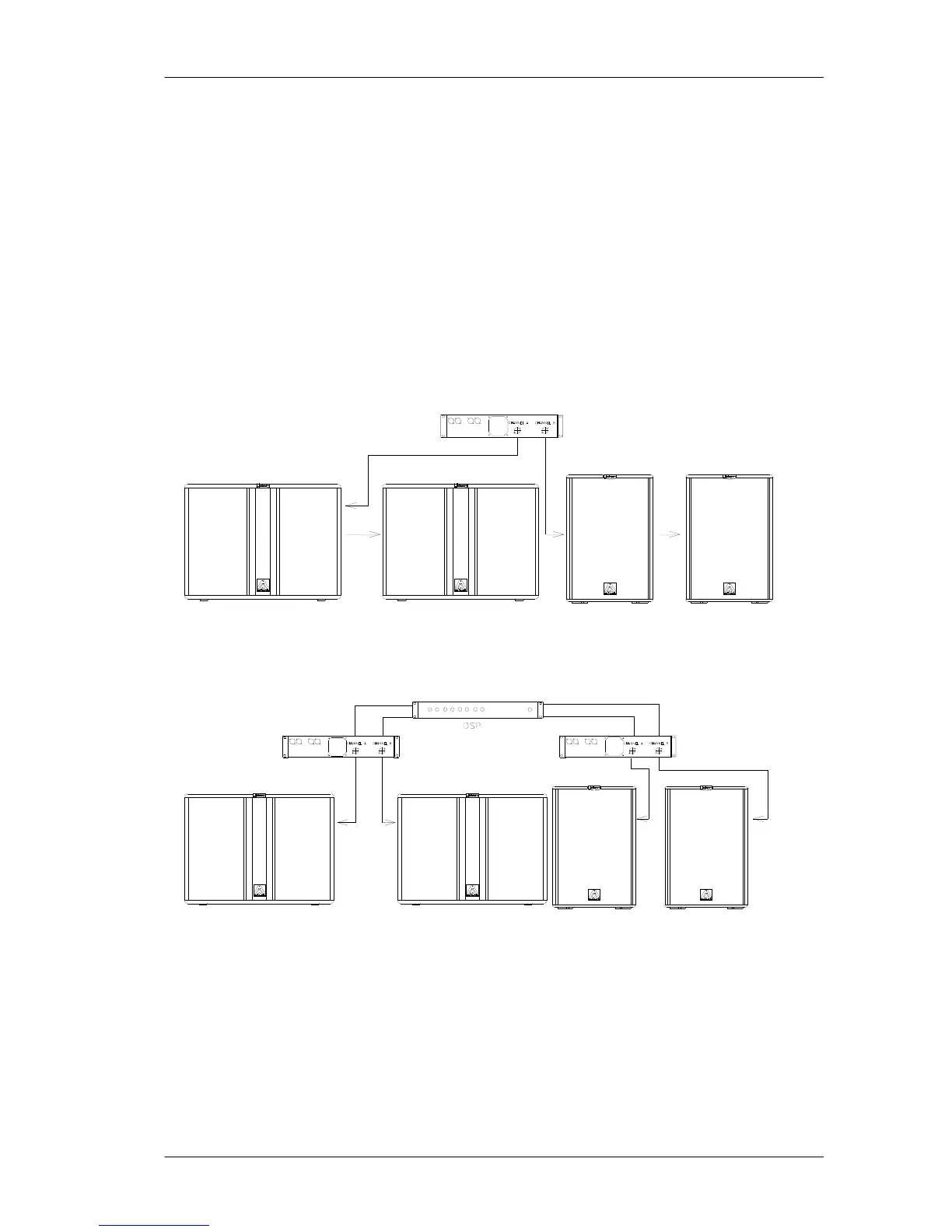

Fig.5. Configuración bi-amplificada con subwoofer (opción 1)
Fig.6. Configuración bi-amplificada con subwoofer (opción 2)
¡ATENCIÓN!!!!: Para efectuar un puente entre cajas, cada una de ellas dispone de
dos conectores idénticos Speakon que hacen la función de Entrada / Salida
indistintamente. Siempre deben utilizarse los terminales Pin +1/-1, despreciando los
terminales +2/-2 que no están conectados internamente.
