Colgado:
1- Sitúe el soporte cerca de la pared donde
vaya a colgar la caja y marque la localización
de los puntos de soporte (1).
2- Realice los taladros en la pared y cuelgue el
soporte con tornillería adecuada.(incluida en el
kit).
3- Cambiar el vaso para trípode que incorpora
la caja de serie en la parte inferior por la
pletina suministrada en el kit (2).
4- Coloque la caja entre el soporte y fíjela con
las dos roscas de M8 que incorpora el kit. El
orden de colocación de los accesorios es el
siguiente:
a) Arandela de goma (3)
b) Soporte U-N10
c) Roscas de M8 (4)
5- Ajuste la caja a la posición y ángulo
deseado.
Es posible añadir cable de acero de 2mm a
través del punto (5) para asegurar aún más el
soporte.

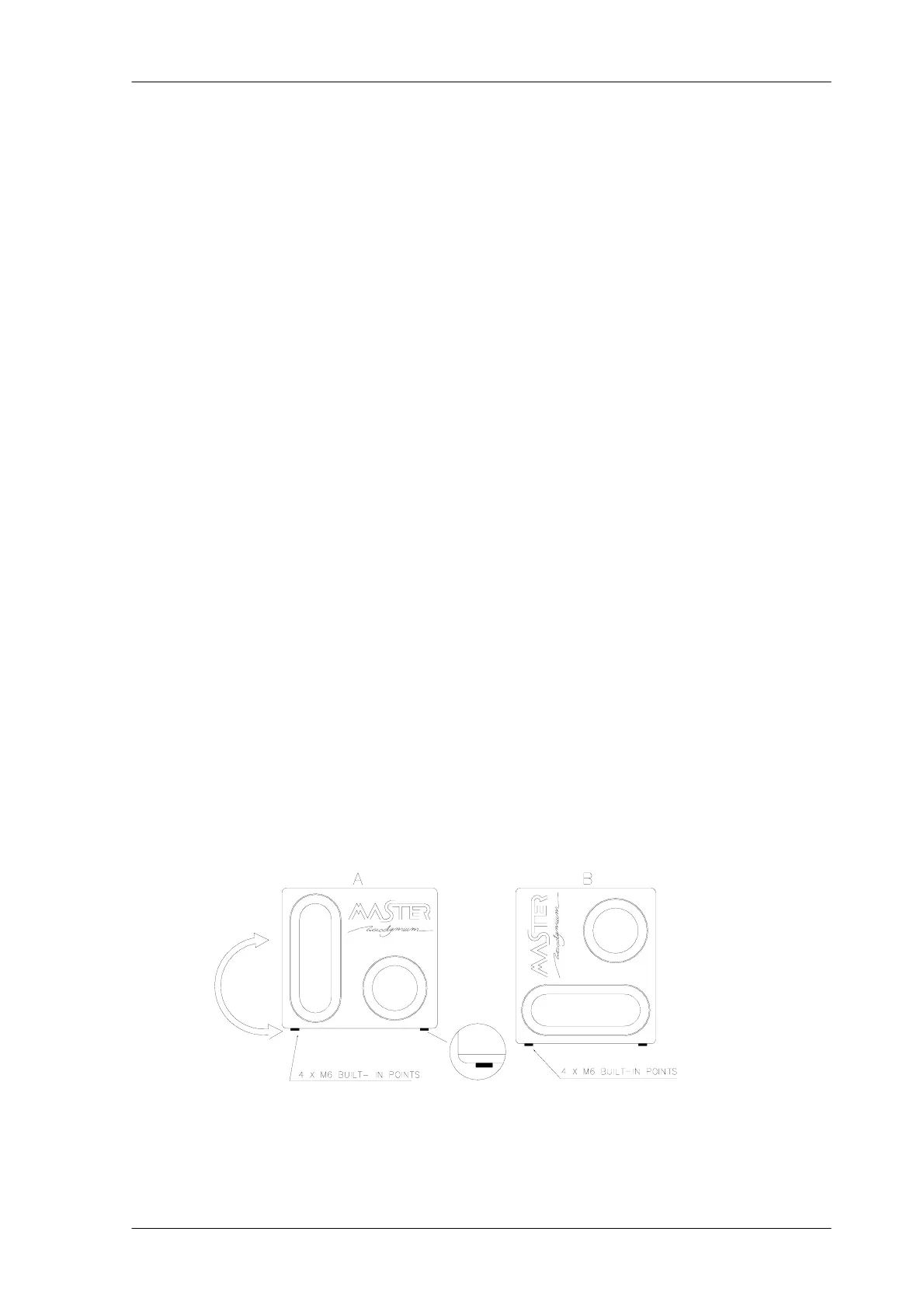

3.9.Colocación LN-18SW
Sus cuatro patas de goma pueden cambiarse de
la parte inferior a la lateral en el caso de
utilización según la posición B.
Mounting:
1- Hold the bracket against the mounting
surface, so you can mark the locations of the
mounting holes (1).
2- Drill corresponding pilot holes on the wall
and attach the bracket with screws (included).
3- Unscrew the top hat (located on the bottom
of the cabinet) and place the metal plate
(included on the kit) (2).
4- Set the cabinet on the bracket and fix it
through the two M8 bracket knobs (included
on the kit). The order must be as follows:
a) Rubber washer (3)
b) U-N10 Bracket
c) M8 bracket knobs (4)
5- Adjust the cabinet for desired position and
angle.
It is possible to add a 2mm steel cable through
(5) to make the bracket safer.
3.9. LN-18SW Position
Rubber feet can be removed from the bottom to
the side of the cabinet in case of B position.
