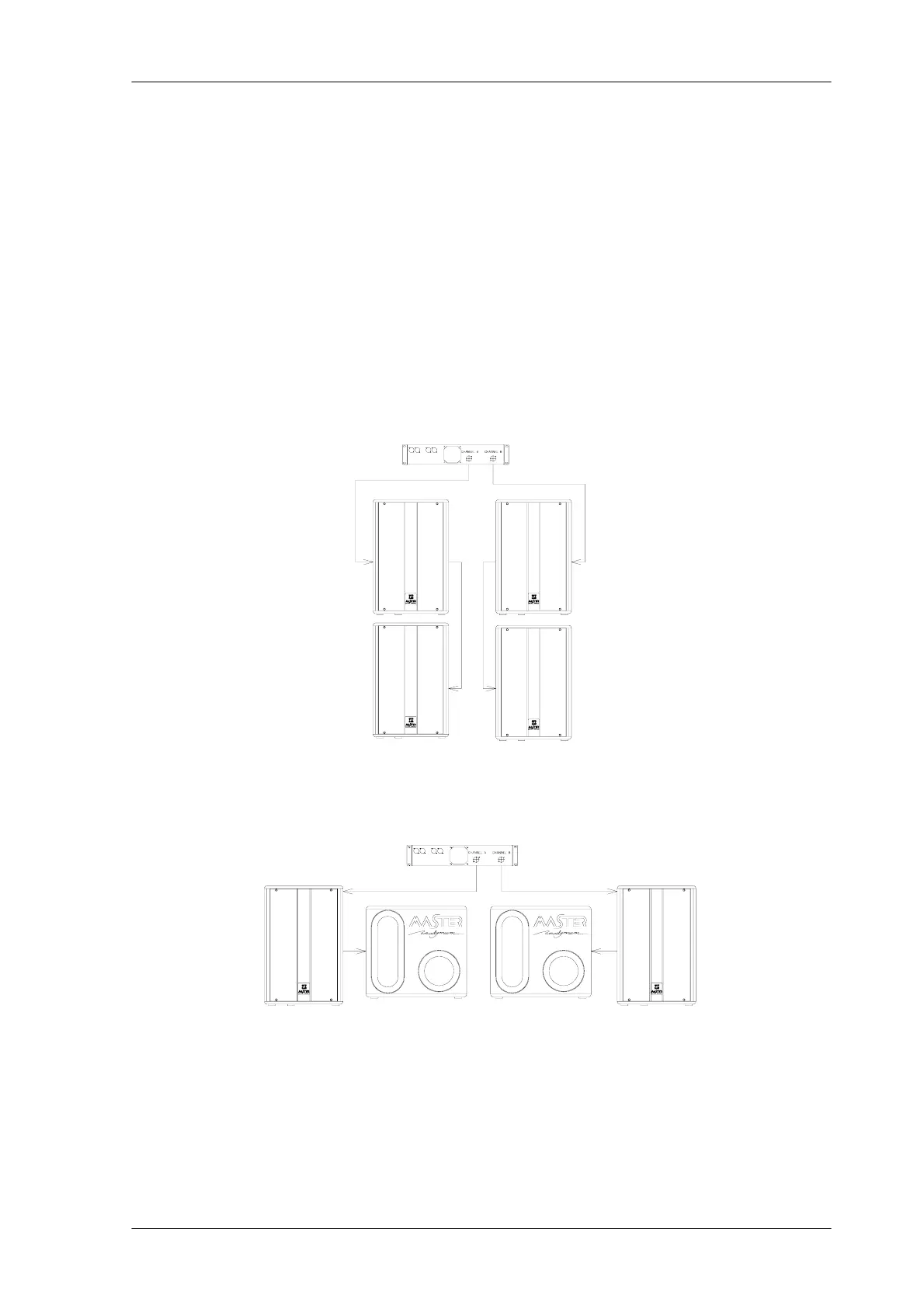

2.2.2.Parallelbetrieb Full Range (A)
Verbinden Sie die erste Lautsprecherbox jeder
Seite mit dem Lautsprecherausgang LEFT /
RIGHT des Verstärkers. Sodann verbinden Sie
die Boxen mit je einer weiteren
Lautsprecherbox, so dass pro Seite zwei Boxen
angeschlossen sind. Beachten Sie dabei stets
die exakte Polung positiv 1+ und negativ 1-.
(A)
(B)
2.2.3.Passivbetrieb mit Subwoofer (B)
Es wird ab und zu für Sie interessant sein, Ihr
LN System mit einem Subwoofer zu ergänzen.
In diesem Falle benötigen Sie nur einen
Verstärker für das ganze System.
Verbinden Sie in diesem Falle einen der der
Lautsprecherausgänge am Verstärker mit dem
Subwoofer. Verbinden Sie anschließend den
Subwoofer mit dem entsprechenden Topteil.
Beachten Sie dabei immer die korrekte Polung.
Verfahren Sie ebenso mit dem anderen Kanal.
Sie können ebenso den Verstärker mit dem
Topteil verbinden und von dort zum
Subwoofer durchschleifen.
