Amate Electroacústica,s.l
LN Series. Version 1.2 Jan 08
36

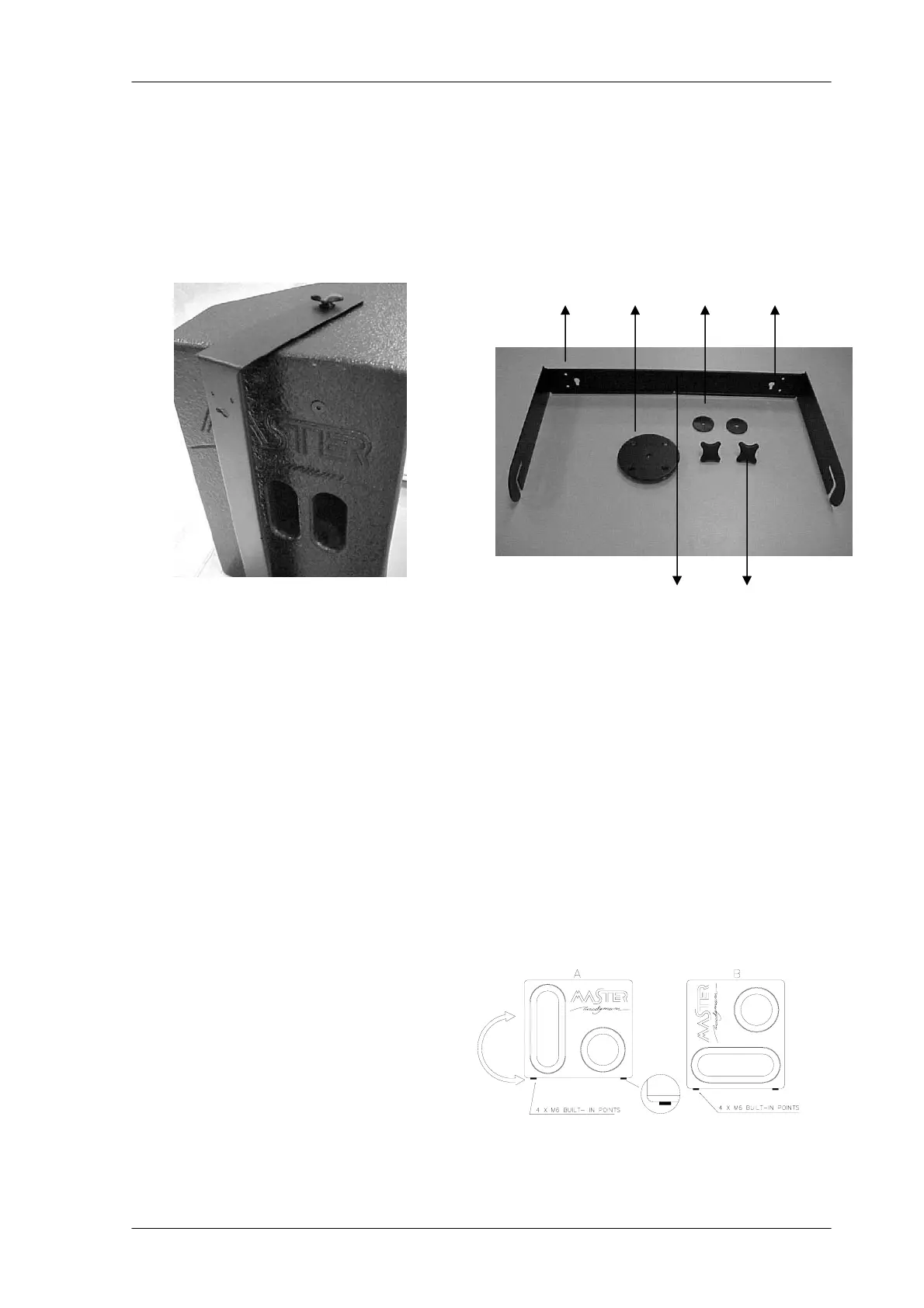

3.8.4.Befestigungsbügel U-N10 (Option)
Die LN-10 kann mit dem als Zubehör
erhältlichen “U” Bügel an der Decke oder
Wand befestigt werden.
Der Bügel wird mit
Dübeln und Schrauben befestigt, horizontal
oder vertikal.
Befestigung:
1- Halten Sie den Bügel an die Fläche auf der
die Box montiert werden soll und markieren
die Löcher (1) für die Befestigung und die
Kabelführung.
2- Bohren Sie die Löcher für die Dübel und
befestigen Sie den Bügel mit den
mitgelieferten Schrauben und Dübeln.
3- Entfernen Sie den Zylinder an der Unterseite
der Box und ersetzen ihn durch die
mitgelieferte Metallplatte. (2)
3.9. Aufstellung LN-18SW
Sie können die 4 Gummifüsse
des Subwoofers auch an der
Seite befestigen. Entsprechende
Muttern sind vorhanden.
1 2 3 1
5 4
4- Befestigen Sie die Box mit den beiden
mitgelieferten M8 Bügelschrauben. Bitte
beachten Sie bei der Befestigung die richtige
Anordnung:
a) Unterlagsscheibe Gummi (3)
b) Befestigungsbügel U-N10
c) M8 Bügelschrauben (4)
5- Justieren Sie die Box in der gewünschten
Position.
Sie können ein 2mm starkes Stahlseil zur
zusätzlichen Sicherung befestigen.(5)
