Amate Electroacústica,s.l
LN Series. Version 1.2 Jan 08
4
LN-18BR
- Refuerzo de bajas frecuencias
- Altavoz de 18" de Neodimio y alto rendimiento
- Capacidad de Potencia de 800 W r.m.s
- Sensibilidad de 100 dB (1W/1m)
- Fácil utilización en pasivo-paralelo con los
recintos LN-10, LN-12X y LN-15 así como en
activo (bi-amplificado) con todos ellos
LN-18SW
- Refuerzo de bajas frecuencias
- Altavoz de 18" de Neodimio y alto rendimiento
- Capacidad de Potencia de 500 W r.m.s
- Sensibilidad de 100 dB (1W/1m)
- Fácil utilización en pasivo-paralelo con los
recintos LN-10, LN-12X y LN-15 así como en
activo (bi-amplificado) con todos ellos

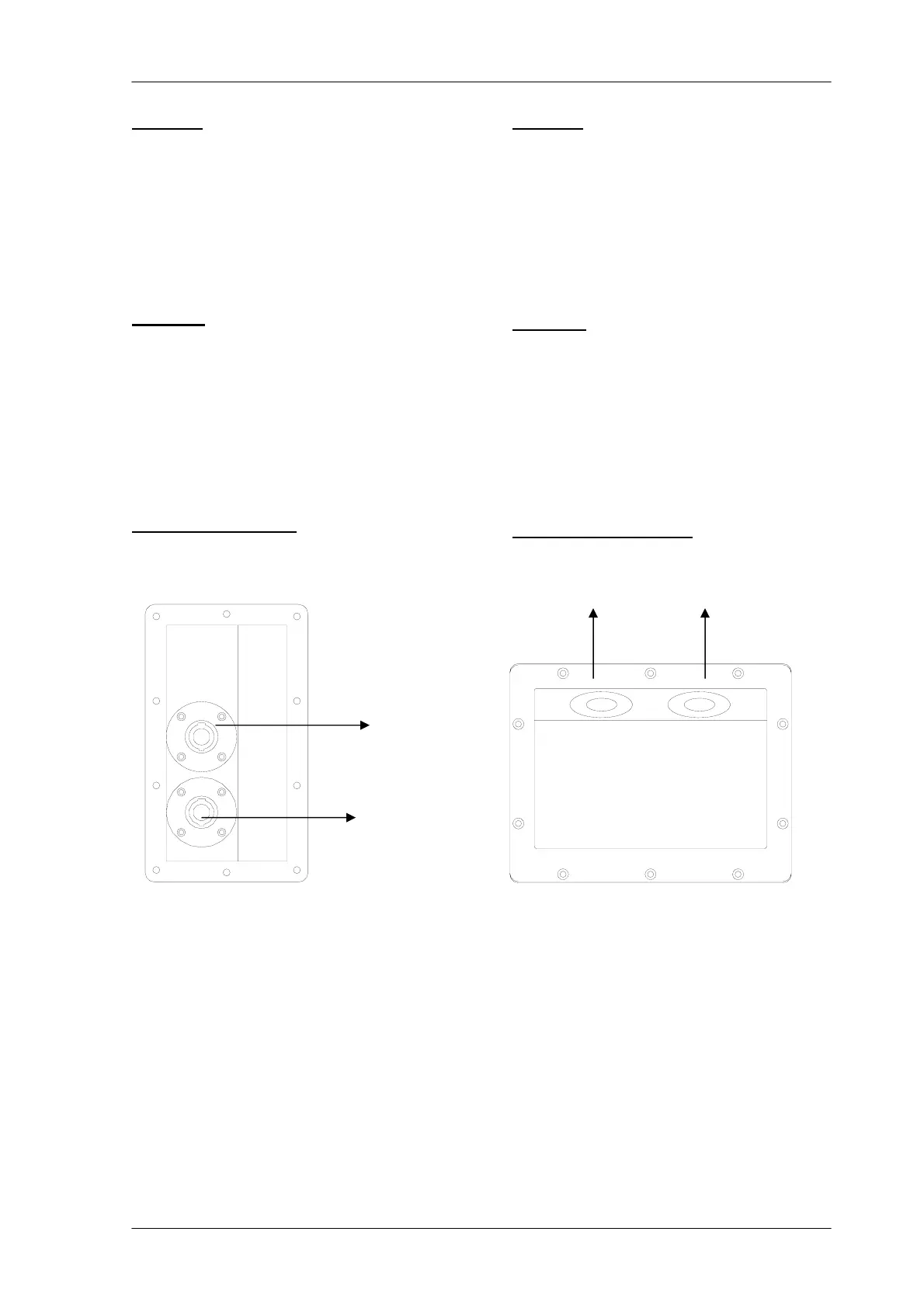

2-CONEXIONES
2.1.Descripción conexionado
1
1
LN-26 / LN-8 / LN-10 / LN-12X / LN-15
1-SPEAKON : Todos los modelos incorporan
dos terminales Speakon y están preparados
para su perfecta conexión en un sistema en
paralelo.
ATENCIÓN: Utilice en lo posible cable-
manguera de dos conductores, sin apantallar,
bicolor y de buena calidad. Se recomienda el
uso de una sección de 4mm
2
como mínimo
para cada conductor.
Evítese largas distancias de cableado ya que
provocan importantes pérdidas de potencia y
calidad.
LN-18BR
- Low frequency reinforcement unit
- 18" High Performance Neodymium Woofer
- Power Handling : 800 W r.m.s
- Sensitivity : 100 dB (1W/1m)
- Passive-parallel use with the LN-10,
LN-12X and LN-15 or in active mode
(bi-amplified) with all of them
LN-18SW
- Low frequency reinforcement unit
- 18" High Performance Neodymium Woofer
- Power Handling : 500 W r.m.s
- Sensitivity : 100 dB (1W/1m)
- Passive-parallel use with the LN-10,
LN-12X and LN-15 or in active mode
(bi-amplified) with all of them
2-CONNECTIONS
2.1.Connection description
1 1
LN-215 / LN-15BR / LN-18BR / LN-18SW
1-SPEAKON : All models use two Speakon
terminals and are duly prepared for a perfect
connection in a parallel system.
WARNING: It is strongly recommended to
use a two-conductor high quality wire, non-
shielded and two-coloured. We recommend to
use a minimum section of 4mm
2
for each
conductor.
Avoid long wire distances as they induce to
important power and quality losses
