2.1.3.1 Conexión a un subwoofer activo COMPACTO (P12CSW/P15CSW)
Conectar la señal (salida de mesa de mezclas) a la entrada INPUT de la caja Full
Range y usar la salida LINK para transportar la señal a la entrada INPUT del
subwoofer activo.
Situar el commutador de MODE de la caja Full Range en la posición 90Hz FILTER.
De esta manera se corta electrónicamente la energia de graves entregada por la caja
Full Range y el solapamiento con la via de graves se realizará de una forma perfecta.
En esta posición el subwoofer tiene que ir con la fase INVERTIDA a 180º.

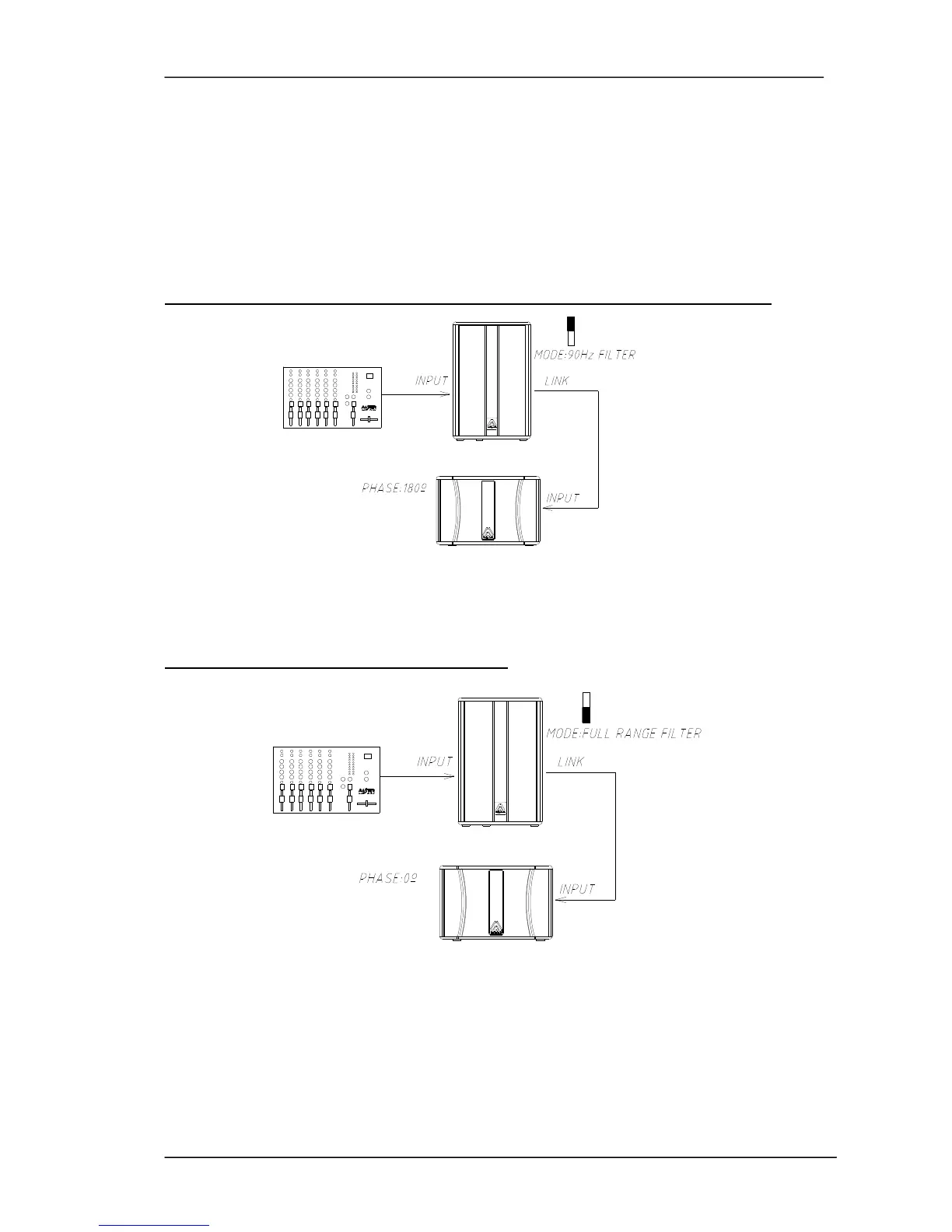

Fig.11. Configuración con subwoofer P12CSW / P15CSW y caja “top” en posición
90Hz filter.
En el caso de usar la caja Full Range con el commutador de
MODE en Full Range
el subwoofer tiene que ir con la fase a 0º.
Fig.12. Configuración con subwoofer P12CSW / P15CSW y caja “top” en posición
Full Range.
Se pueden ajustar los niveles de la caja Full Range y del subwoofer a través de los
potenciómetros de Gain.
