Master Audio
PRO Series.Version 1.5 Nov10
20

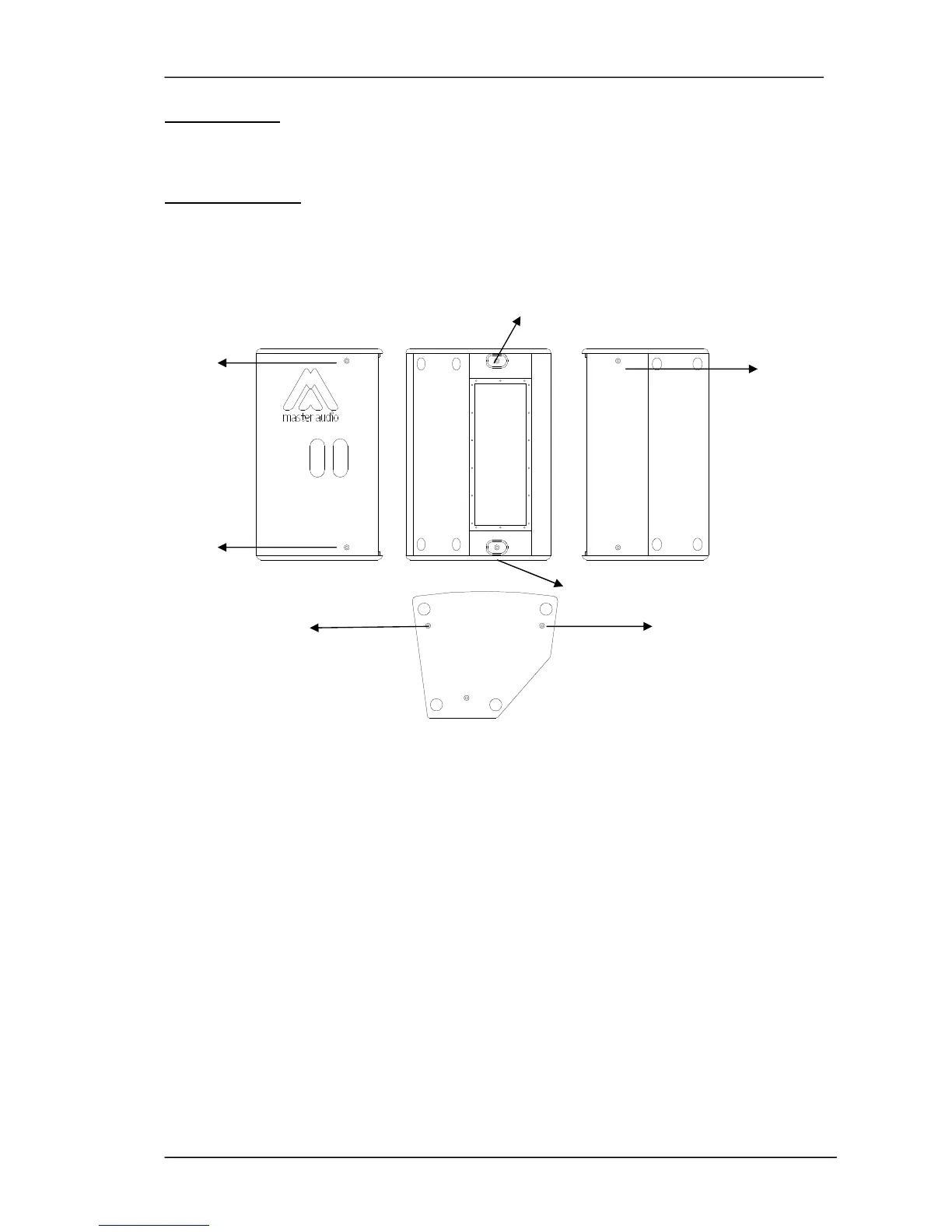

Volado vertical
Puntos 1 y 2 ó 3 y 4. Utilice el punto 5 ó 7 para dar la inclinación necesaria.
Volado horizontal
Puntos 1 y 6. Utilice los puntos 5 y 7 para dar la inclinación necesaria.
Como accesorio opcional de volado se suministran anillas Rigging de M8 (ACR M8).
5
1 2
6
7
3 4
Fig.22. Puntos de volado
3.5.3. Soporte "U" modelo U-N10 (Opcional)
Opcionalmente, puede adquirirse soporte en forma de "U" para los modelos P-
26A/P-10A. El soporte debe ir siempre montado con sus correspondientes roscas y
permite el colgado tanto en posición horizontal como en vertical.
Colgado:
1- Sitúe el soporte cerca de la pared donde vaya a colgar la caja y marque la
localización de los puntos de soporte (1).
2- Realice los taladros en la pared y cuelgue el soporte con tornillería adecuada
(incluida en el kit).
3- Cambiar el vaso para trípode que incorpora la caja de serie en la parte inferior por
la pletina suministrada en el kit (2).
