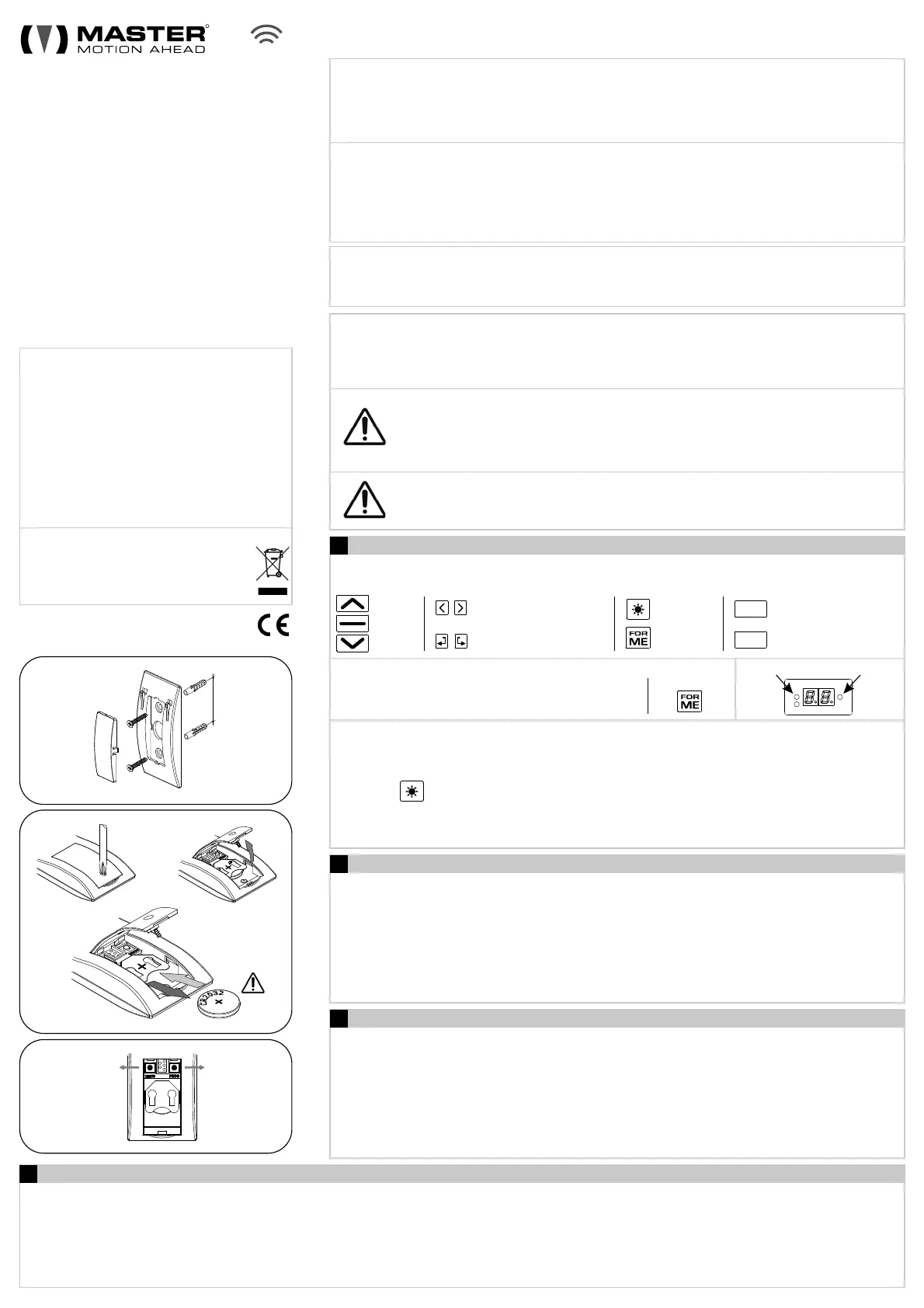

Esta guía rápida contiene información sobre los modos de
uso del producto. Lea cuidadosamente las instrucciones y
guárdelas para consultas futuras. El transmisor ARCO está
especialmente diseñado para trabajar con receptores
MASTER. Cualquier uso distinto al previsto por MASTER
está prohibido y conlleva, al igual que la inobservancia de
las instrucciones contenidas en este guía, la anulación de
las responsabilidades y la garantía de MASTER. El agua, la
humedad, las fuentes de calor y las caídas accidentales
pueden dañar el dispositivo. No utilice productos abrasivos
ni disolventes para limpiar el producto.
El alcance del radiocontrol está limitado por las normativas
que regulan los equipos radioeléctricos. Se recomienda no
utilizar sistemas de radio en ambientes con interferencias
fuertes (cerca de cuarteles de policía, aeropuertos, bancos).
Es aconsejable realizar una inspección técnica antes de
instalar cualquier sistema de radio para identificar posibles
fuentes de interferencias. Los sistemas de radio pueden
emplearse en lugares donde las interferencias o los
problemas de funcionamiento del transmisor o receptor no
presenten un factor de riesgo, o bien si dicho factor puede ser
eliminado mediante sistemas de seguridad adecuados. La
presencia de dispositivos de radio que operan a la misma
frecuencia de transmisión puede reducir el alcance del
sistema, limitando su funcionalidad.
R
433,42 MHz
Manual de usuario para la
serie ARCO
Características técnicas
- Alimentación: nº 1 batería de litio CR2032
- Temperatura de funcionamiento: 0° C / +55°C
- Radiofrecuencia: 433,42 MHz
- Banda de funcionamiento: 433,050 – 434,790 MHz
- Potencia máxima transmitida, e.r.p. : <10 mW
- Canales de radio ARCO: 1
- Canales de radioARCO2: 2 + secuenciador
- Canales de radioARCO5: 5 + secuenciador
- Canales de radioARCO10: 10 + secuenciador
- Canales de radio ARCO20: 20 + 4 grupos programables
Al fin de ciclo de vida del producto, disponerlo según
las regulaciones locales. Este producto podría
contener sustancias tóxicas para el medio ambiente
y peligrosas para la salud. Está prohibido disponer el
producto tirándolo en rechazo doméstico.
Instalación/Sustitución de la batería
El transmisor se alimenta con una batería CR2032. Para instalar la batería, saque la tapa ubicada en la parte posterior del
transmisor, introduzca la batería respetando la polaridad indicada y cierre la tapa. El uso de baterías distintas a las
previstas puede generar riesgos de explosión. Las baterías agotadas deben eliminarse en contenedores
adecuados. Se recomienda sustituir la batería cada 2 años.
Fijación del soporte de pared
A) Fije el soporte en la pared utilizando los tornillos de expansión provistos (distancia entre agujeros: 36 mm). (fig.1)
B) Cubra las cabezas de los tornillos con los tapones provistos.
C) Cuelgue el transmisor del soporte.
Disposicion
FUNCIONES ASOCIADAS A LOS BOTONES DEL TRANSMISOR
FUNCIONES BÁSICAS
subida
parada
bajada
canal -/+
anterior/siguiente
On/Off SOL
FOR ME
orientar hacia la derecha
orientar hacia la izquierda
Para memorizar:
acceso al menú
del receptor (fig.3)
introducción-cancelación
de transmisores (fig.3)
MENU
PROG
POSICIÓN FAVORITA
FS/ BAUNCIÓN OL AJADA UTOMÁTICA
ACTIVACIÓN/DESACTIVACIÓN DE LOS CANALES DE LOS GRUPOS
¡NOTA! En ARCO 2, la se activa para canales: si se activa para el canal 1,
también se activa automáticamente para el canal 2 y viceversa.
función “Sol/Bajada Automática” ambos
RETRASO ASOCIADO AL SECUENCIADOR Y A LOS GRUPOS
Es posible configurar el intervalo temporal (de 1 a 10 s) que debe transcurrir entre la transmisión de un canal y la del canal siguiente. La fábrica configura el retraso en 1 segundo. El uso de
intervalos temporales altos puede afectar negativamente la duración de la batería. Para modificar la configuración:
CONFIGURACIÓN DE LOS CANALES PERTENECIENTES A UN GRUPO (ARCO20)
Para configurar los diferentes grupos, siga este procedimiento:
En los transmisores , y es posible desactivar los canales no utilizados; así se facilita el uso
del transmisor, ya que, al recorrer la lista de canales, solo se ven los que realmente se utilizan. Con el mismo
procedimiento, también es posible reactivar los canales que hagan falta El procedimiento es el siguiente:
ARCO 5 ARCO 10 ARCO 20
.
Con el botón «On/Off SOL» es posible activar / desactivar, en los receptores que lo prevén, la función SOL o la función
BAJADA AUTOMÁTICA. Para modificar la configuración:
C) LED AMARILLO ENCENDIDO activa.Con : función sol/bajada automática
B) Presione hasta que cambie el estado del LED AMARILLO (unos 2 segundos).
A) Seleccione el canal asociado al receptor (Secuenciador y Grupos excluidos).
Todos los productos y especificaciones técnicas citados en este
documento están sujetos a cambios sin aviso previo. Salvo en
caso de concesiones y situaciones específicas previamente
acordadas con el fabricante, el dispositivo debe utilizarse
exclusivamente con receptores del mismo fabricante. El
fabricante no se hará responsable por ningún daño que derive
de usos inadecuados, incorrectos o irrazonables.
Presione PARADA y luego FOR ME, manteniendo los botones
presionados hasta recibir la indicación del motor (unos 5 segundos)
A) PARADA MENÚPresione y manteniendo los botones presionados por unos 3 segundos, hasta que en la pantalla
aparezca .ch
B) PARADA 01Presione . En la pantalla aparecerá .
C) LED AMARILLO ENCENDIDO: canal/grupo activo LED ROJO ENCENDIDO: canal/grupo inactivo.Con / Con
D) PARADAPresione para modificar la configuración.
E) ANTERIOR SIGUIENTESi es necesario, seleccione otro canal/grupo con y y regrese al punto C.
F) 2 veces MENÚPara salir, presione o espere unos 15 segundos (la pantalla se apaga).
A) PARADA MENÚ chPresione y manteniendo los botones presionados por unos 3 segundos, hasta que en la pantalla aparezca .
B) SIGUIENTE SdPresione . En la pantalla aparecerá .
C) PARADAPresione . En la pantalla aparecerá el valor actualmente configurado (de 1 a 10 s).
D) ANTERIOR SIGUIENTEUtilice y para configurar el valor deseado.
E) PARADAPresione para guardar la configuración.
F) 1 vez MENÚPara salir, presione o espere unos 15 segundos (la pantalla se apaga).
A) PARADA MENÚPresione y manteniendo los botones presionados por unos 3 segundos, hasta que en la pantalla
aparezca .ch
B) 2 veces SIGUIENTE G1Presione . En la pantalla aparecerá . Para seleccionar otro grupo, presione SIGUIENTE.
C) PARADAPresione . En la pantalla aparecerá el número del canal 01.
D) LED AMARILLO ENCENDIDO: canal perteneciente al grupo LED ROJO ENCENDIDO: canal no
perteneciente al grupo.
Con / Con
E) PARADAPresione para modificar la configuración.
E) ANTERIOR SIGUIENTESi es necesario, seleccione otro canal con y y regrese al punto E.
G) 2 veces MENÚPara salir, presione o espere unos 15 segundos (la pantalla se apaga).
No ingiera la batería, peligro de quemaduras químicas
Este producto contiene una pila de botón. Si se traga la pila de botón, puede provocar quemaduras internas
graves en solo 2 horas y provocar la muerte. Mantenga las baterías nuevas y usadas fuera del alcance de
los niños. Si el compartimento de la batería no se cierra de forma segura, deje de utilizar el producto y
manténgalo fuera del alcance de los niños. Si sospecha que las baterías se han tragado o insertado en
otros orificios del cuerpo, busque atención médica de inmediato.
ATENCIÓN
Existe riesgo de explosión si se sustituye la pila por otra del tipo incorrecto. Si la pila se somete a altas
temperaturas (fuego, horno caliente), si se aplasta o se corta, existe riesgo de explosión y fuga de líquidos o
gas inflamables. No recargue baterías no recargables.
Notas sobre los sistemas de radio
¡NOTA! Es posible que algunos receptores no asocien ninguna operación a ciertos botones, o bien que asocien
operaciones distintas a las descritas. Consulte el manual de instrucciones de su receptor.
¡NOTA! ARCO se puede utilizar con diferentes tipos de receptores (motor, centralita, etc.): la primera memorización, el
procedimiento para memorizar más mandos a distancia (además del primero) y los diversos procedimientos para cambiar
la configuración de los receptores, utilizando el mando a distancia, se dan en los manuales. de los distintos dispositivos.
fig.1
fig.3
36mm
SECUENCIADOR: ARCO 2 ARCO 5 ARCO 10
Secuenciador
Los transmisores , y están provistos de un canal virtual llamado
, que envía en sucesión el mando seleccionado a todos los canales de radio. Para
seleccionar el Secuenciador, recorra la lista de canales hasta que aparezca el símbolo .SE
GRUPOS: ARCO 20 Grupos G1 G2 G3 G4El transmisor está provisto de 4 canales virtuales llamados (indicados con ,,,)
que envían en sucesión el mando seleccionado a todos los canales de radio activos que pertenecen al grupo.
Para seleccionar un grupo, recorra la lista de los canales hasta que aparezcan los símbolos G1, G2, G3 y G4.
Es posible asociar hasta 20 canales a cada grupo.
Para recuperar:
MENU
PROG
Led AMARILLOLed ROJO
fig.2
www.mastermotion.eu
rev04_02.08.22
MASTER S.p.A. via Pertini 3, 30030 Martellago (VE)
