RO
CT 50 P
Înainte de instalare şi utilizare citiţi şi respectaţi
indicaţiile cuprinse în instrucţiunile de faţă; aceasta permite
o funcţionare in siguranţă şi corespunzătoare a încălzitorului
de încăperi.
Prevederile şi normele naţionale cât şi cele locale
privind instalarea şi utilizarea trebuie precis respectate.
Se recomandă să se încredinţeze lucrările de alegere a
mărimii şi de montaj al încălzitorului unei firme de instalaţii
iar cele de recepţie a instalaţiei unui maistru hornar.
Încălzitorul de încăperi îndeplineşte condiţiile
normei PN – EN 13240: 2008 Încălzitoare de Încăperi cu
Combustibili Solizi. Condiţiile şi Testarea armonizată cu
directiva UE Produse de Construcţie (89/106/EWG)
Conform normei PN-EN 13240 : 2008, încălzitorul face
parte din categoria de utilaje „1a" încărcate manual, simplu
rezemate, cu uşa camerei de ardere închisă. Este un utilaj
cu combustie periodică.
Încălzitorul de aer este destinat încălzirii aerului în
încăperile nelocuite, în care constituie principala sau una
din sursele importante de căldură. Puterea termică utilă
asigură încălzirea încăperilor cu o suprafaţă totală de
maximum 300m
2
în cazul folosirii lemnelor.
Încălzitorul de aer cu dimensiunile lui şi explicarea
construcţiei este prezentat în desenul 1. Încălzitorul se
compune din corpurile din oţel de construcţie, sudate ale
camerei de ardere (1) şi schimbătorul (2), îmbinate prin
şuruburi. La unul din capetele schimbătorului este montat
subansamblul ventilatorului (3) care obligă fluxul de aer.
Corpul camerei de ardere se compune din două părţi –
camera de ardere şi cenuşarul. Camera de ardere este
căptuşită cu izolaţie refractară din şamotă (4). Pe unul din
pereţi este situată gura de umplere cu uşa (5) prin care se
introduce combustibil în camera de ardere. În partea
inferioară a camerei de ardere se află un grătar din fontă
(6) care o separă de camera cenuşarului. În camera
cenuşarului se află cenuşarul introdus din afară (7) care
serveşte la colectarea cenuşei şi resturilor după ardere.
Aerul necesar combustiei intră
când acesta nu este complet introdus sau prin rostul între
peretele frontal al gurii de umplere şi partea inferioară a uşii;
aerul acesta răceşte parţial pereţii uşii. Sub corpul camerei
de ardere sunt situate picioruşele (11) utilajului.
Opisul des.1.
1-Corpul camerei de ardere, 2-Corpul schimbătorului, 3-
Subansamblul ventilatorului, 4-Izolaţie, 5-Uşă, 6-Grătar, 7-
Cenuşar, 8-Drum(de gaze arse), 9-Guler de montaj, 10-
Cablu de alimentare cu fişa, 11-Picioruşe (suporţi).
1
CONDIŢII GENERALE
2
PREZENTAREA ÎNCĂLZITORULUI
AVERTIZARE: Pentru ardere se pot folosi numai
combustibilii solizi indicaţi în tabel. Se interzice arderea
gunoaielor, deşeurilor, combustibililor de provenienţă
necunoscută, combustibilor necorespunzători/interzişi,
combustibililor lichizi. Se interzice introducerea în
compartimentul focarului de orice obiecte sau substanţe
care pot constitui cauza unui accident sau incendiu

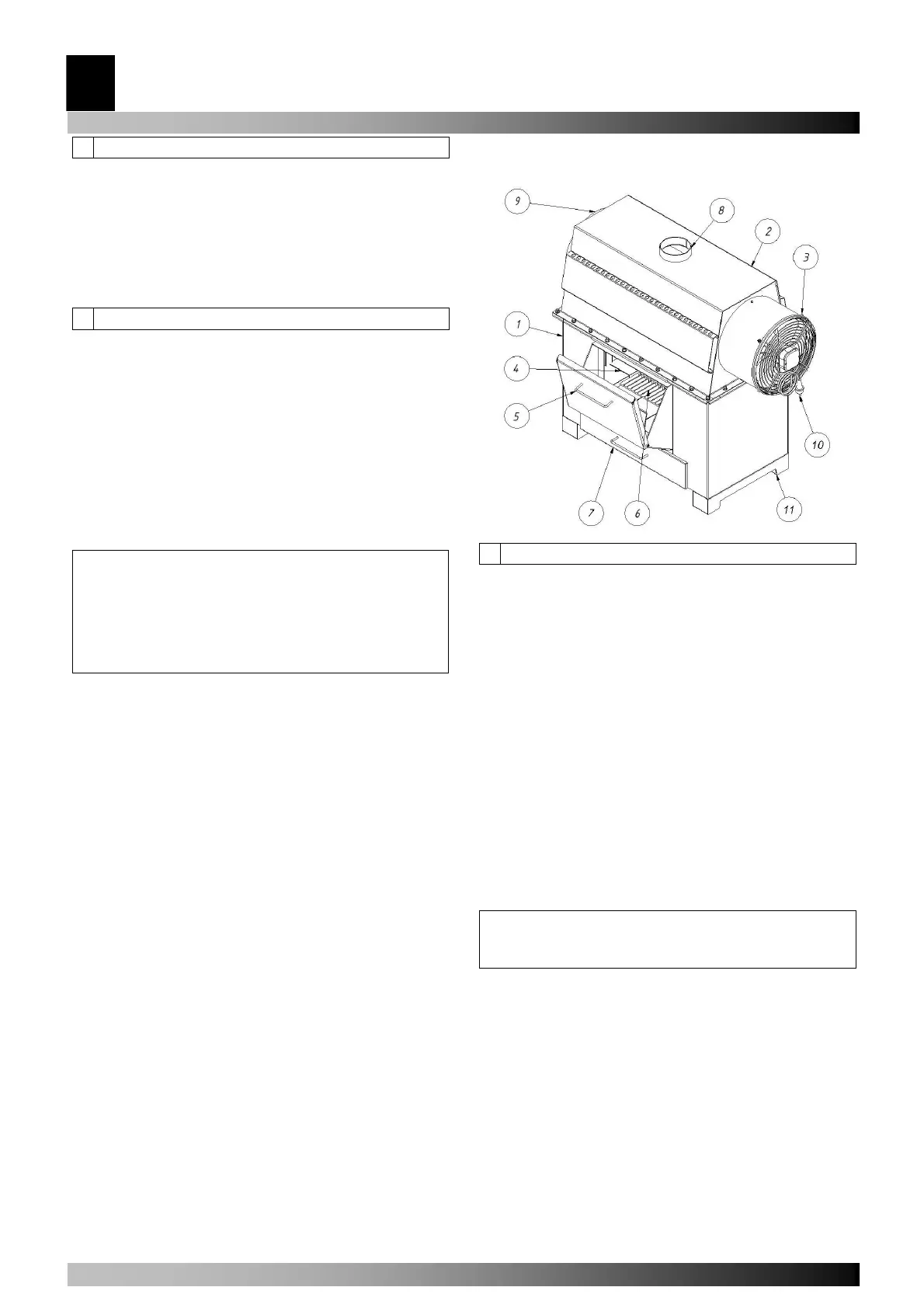

Desenul 1. Construcţia încălzitorului.
Înainte de montajul încălzitorului citiţi condiţiile
prezentate în aceste instrucţiuni precum şi cerinţele impuse
de normele naţionale şi locale.
Respectarea acestor cerinţe la instalarea şi în timpul
folosirii încălzitorului asigură obţinerea unor parametri
termici corespunzători precum şi o folosinţă îndelumgată,
fiabilă şi în deplină siguranţă.
Se recomandă executarea proiectului instalaţiei şi
montarea încălzitorului de către o firmă de instalaţii atestată
care în colaborare cu un specialist hornar şi un specialist în
protecţia antiicendiară vor prezenta în scris,pe baza acestor
instrucţiuni, opinia lor în ceea ce priveşte :
• izolaţia şi capacitatea portantă a suprafeţei în
perimetrul de instalare a încălzitorului,
• cerinţele privind încălzitorul şi ventilaţia încăperii în
care se prevede instalarea încălzitorului,
• cerinţelor privind eliminarea gazelor arse (coş).
La montarea încălzitorului în încăperi trebuie respectate
prevederile în vigoare, totuşi specialistul hornar şi cel în
protecţia antiincendiară pot să modifice sau să completeze
unele elemente stabilite.
FUNDARE
Aşezaţi utilajul pe o suprafaţă netedă, stabilă şi
neinflamabilă cu o capacitate portantă corespunzătoare
pentru deplasarea masei încălzitorului. (conf. tabelului 1).
În cazul unei capacităţi portante necorespunzătoare a
solului, trebuie luate măsuri ( de ex. folosirea de plăci pentru
echilibrarea sarcinii), astfel încât să se obţină o capacitate
portantă satisfăcătoare.
Încălzitorul pentru încăperi CT50P poate fi racordat numai
la un coş individual.
Drumul încălzitorului trebuie asamblat cu conducta de
gaze arse astfel încât să se asigure o etanşare deplină.
3
CONDIŢII PRIVIND MONTAJUL
AVERTIZARE: Lucrările menţionate mai jos pot fi
executate numai de personalul calificat autorizat din cadrul
servisului tehnic.
