SK

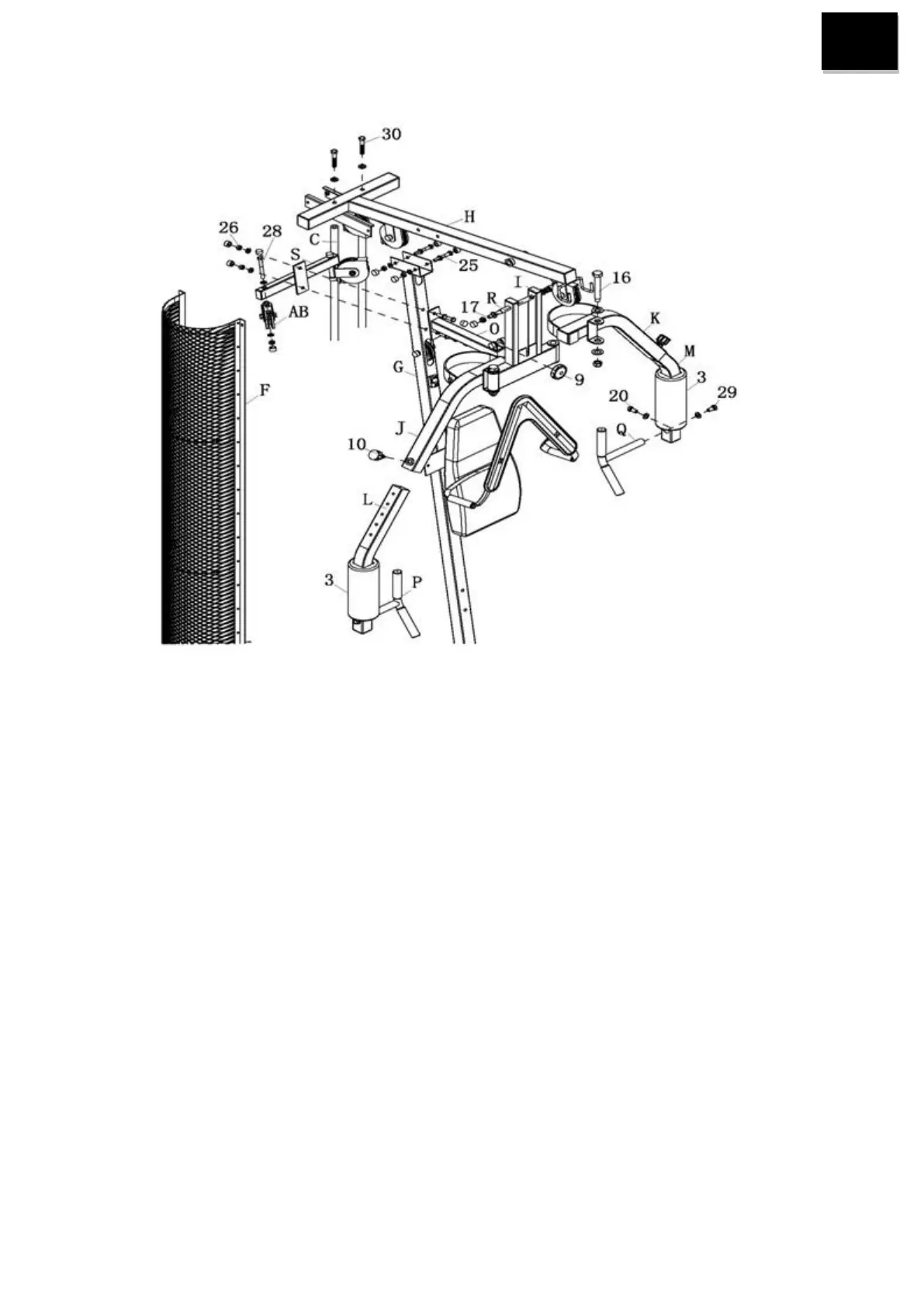

KROK 3
1. Pripojte vrchný krížový nostník (H) k hlavnému rámu (G) a vodiacím tyčiam (C ) pomocou skrutky
M10*70 + tesnení + matíc (25) a skrutiek M12*70 + tesnení (30).
2. Pripojte operu (O) a podperu kladkostroja (S) do hlavného rámu (G) skrutkami M10*75 podložkami +
maticami (26).
3. Pripojte kladkostroj (AB) k podpere kladkostroja (S) skrutkami M10*110 + podložkami + poistnými
maticami (28).
4. Pripojte prítlačnú vzperu (I) k vrchnému krížovému nosníku (H) spojnou trubkou (R) a skrutkami
M12*155 + podložkami + poistnými maticami (17).
5. Pripojte vrchnú pravú a ľavú podperu hrudi (J&K) k prítlačnej vzpere (I) veľkými skrutkami C19 +
podložkami + poistnou maticou M16 (16).
6. Vložte spodnú pravú a ľavú podperu hrudi (M&L) do vrchnej pravej aľavej podpery hrudi (J&K) ,
upevnite rýchlostným valčekom (10).
7. Pripojte pravú a ľavú rukoväť (P&Q) ku spodnej pravej a ľavej podpere hrudi (M&L), skrutkami M12*20
+ podložkami (20).
8. Pripojte kryty (F) k zadnej základni (B) a vrchnému krížovému nosníku (H) skrutky M6*16 (18).
