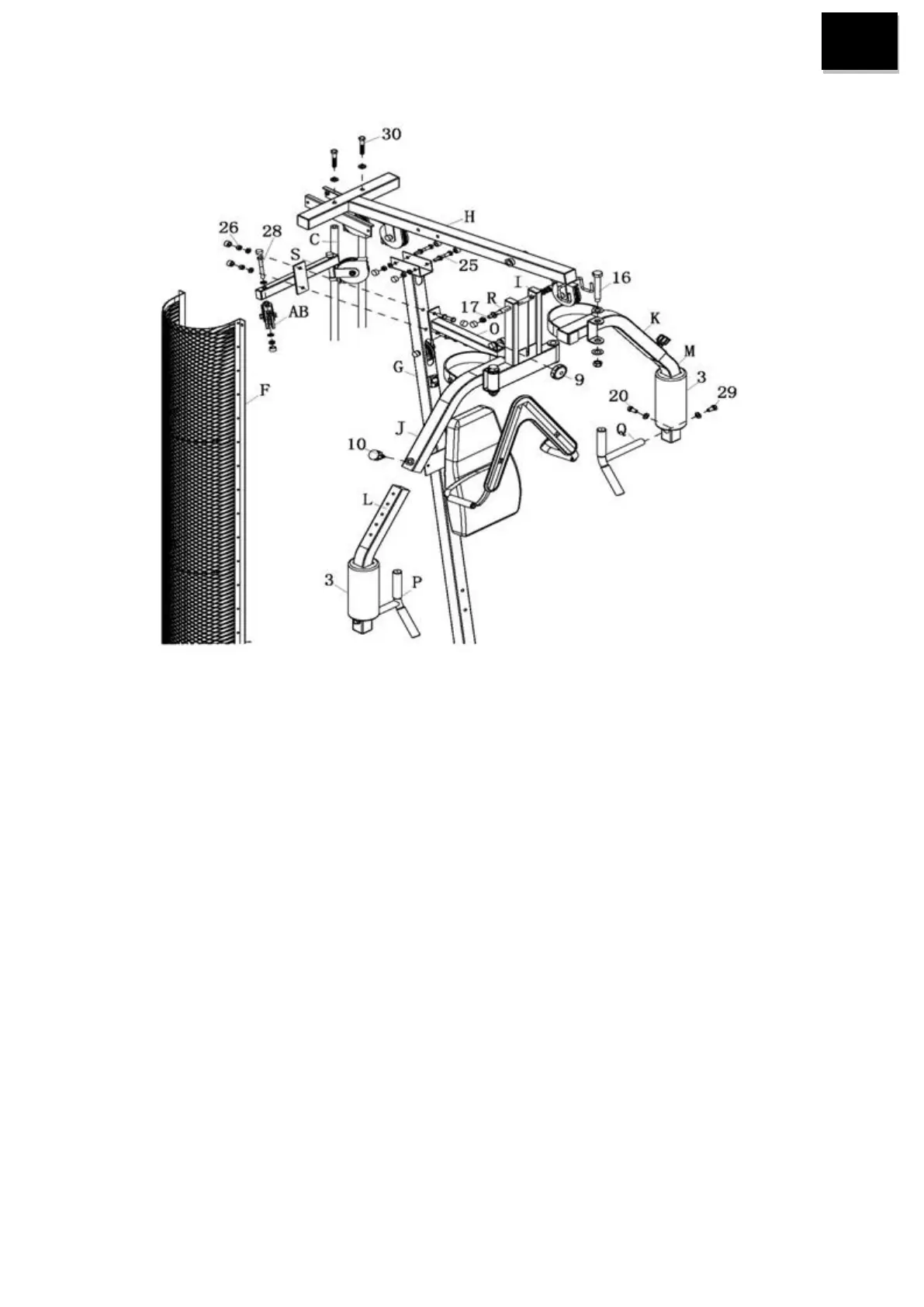

KROK 3
1. Należy przymocować wspornik główny (H) do belki głównej (G) i drążków stosu (C) za pomocą śrub
M10*70 + uszczelek + nakrętek (25) i śrub M12*70 + uszczelek (30).
2. Należy przymocować uchwyt (O) i mocowanie uchwytów krążków (S) do belki pionowej (G) za pomocą
śrub M10*75 + padkładek + nakrętek (26).
3. Należy przymocować wielokrążek (AB) do mocowania uchwytów krążków (S) za pomocą śrub M10*110
+ podkładek + nakrętkami zabezpieczającymi (28).
4. Należy przymocować dźwig klatki piersiowej (I) do wspornika głównego (H) za pomocą rurki łączącej
(R) i śruby M12*155 + podkładek + nakrętek zabezpieczających (17)
5. Należy przymocować prawe górne i lewe górne ramię (J&K) do dźwigu klatki piersiowej (I) za pomocą
dużych śrub c19 + podkładek + nakrętkę zabezpieczającą M16 (16).
6 . Należy włożyć prawe dolne i lewe dolne ramię (M&L) do prawego górnego i lewego górnego ramienia
(J&K) i przymocować zatyczką (10).
7. Należy przymocować prawy i lewy uchwyt (P&Q) do prawego dolnego i lewego dolnego ramiona (M&L)
za pomocą śrub M12*20 + podkładek (29) i śrub M8*20 + podkładek (20).
8. Należy przymocować zasłony (F) do podstawy tylnej (B) i do wspornika głównego (H) za pomocą śrub
M6*16 (18).
