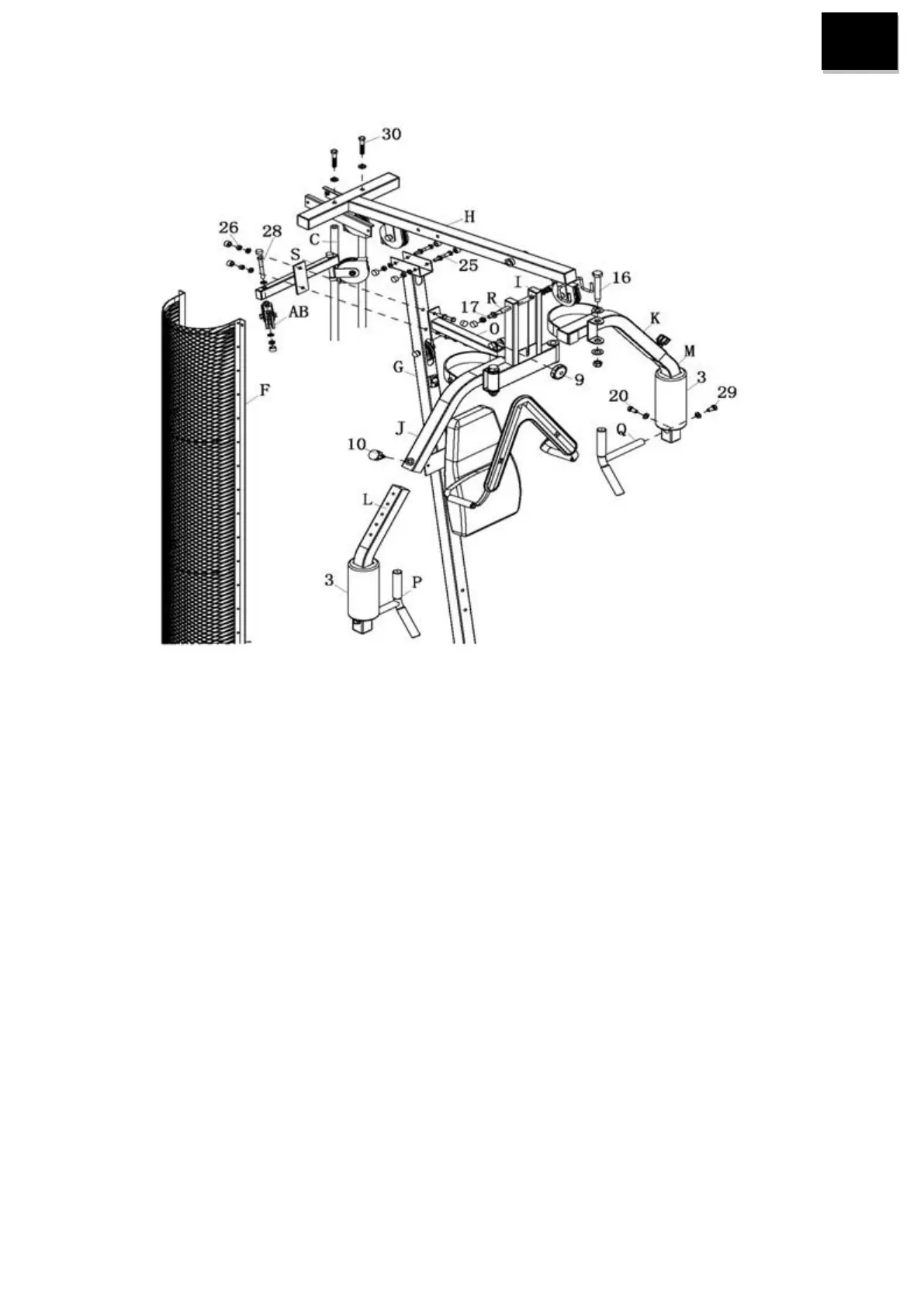

SCHRITT 3
1. Befestigen Sie den Hauptkreuzträger (H) am Hauptrahmen (G) und an den Leitstangen (C) mit Schrauben
M10*70+ Unterlegscheiben + Muttern (25) und Schrauben M12*70+ Unterlegscheiben (30).
2. Befestigen Sie die Lehne (O) und die Stütze des Flaschenzugs (S) am Hauptrahmen (G) mit Schrauben
M10*75 Unterlegscheiben + Muttern (26).
3. Befestigen Sie den Flaschenzug (AB) an der Stütze des Flaschenzugs (S) mit Schrauben M10*110+
Unterlegscheiben + Sicherungsmuttern (28).
4. Befestigen Sie die Druckstrebe (I) am Hauptkreuzträger (H) mit dem Verbindungsrohr (R) und Schrauben
M12*155+ Unterlegscheiben + Sicherungsmuttern (17).
5. Befestigen Sie die obere rechte und linke Brustlehne (J&K) an der Druckstrebe (I) mit den großen
Schrauben c19+ Unterlegscheiben + einer Sicherungsmutter M16 (16).
6. Schieben Sie die untere rechte und linke Brustlehne (M&L) in die obere rechte und linke Brustlehne
(J&K), befestigen Sie mit einer Geschwindigkeitswalze (10).
7. Befestigen Sie den rechten und linken Handgriff (P&Q) an der unteren rechten und linken Brustlehne
(M&L) mit Schrauben M12*20+ Unterlegscheiben (29) und Schrauben M8*20+ Unterlegscheiben (20).
8. Befestigen Sie die Kappen (F) an der hinteren Basis (B) und am oberen Hauptkreuzträger (H) mit
Schrauben M6*16 (18).
