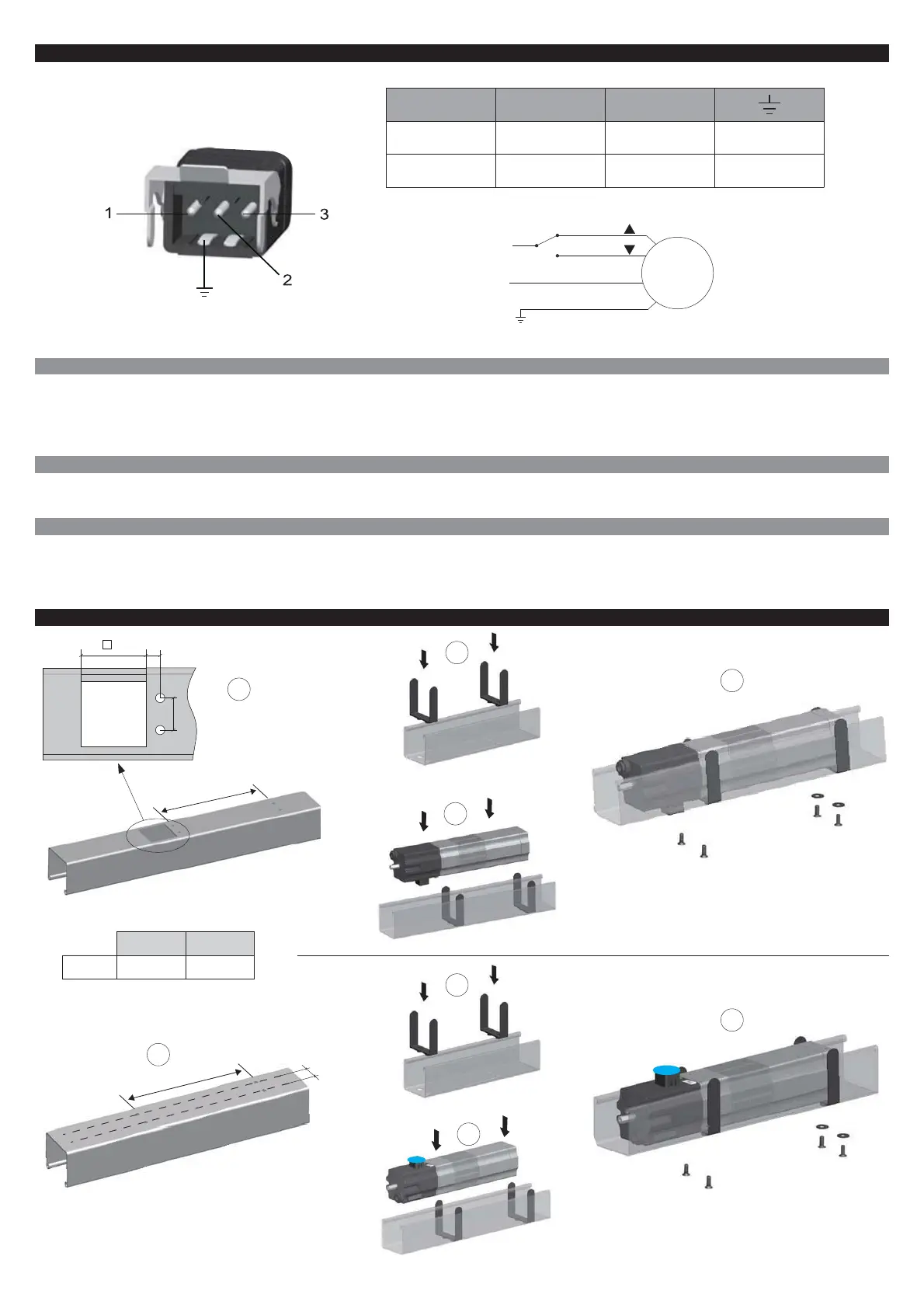

03. CONNEXION ÉLECTRIQUE
03.1 Avertissements pour l’électricien
Ce moteur a été conçu pour fonctionner avec une source d’alimentation stable Effectuer les connexions sans alimentation Vérifier que la ligne d’alimentation ne dépende pas de
circuits électriques destinés à l’éclairage Un dispositif magnétothermique ou différentiel doit être inséré sur la ligne d’alimentation. Sur la ligne d’alimentation doit être inséré un
dispositif de sectionnement avec une catégorie de surtension III, c’est-à-dire avec une distance entre les contacts d’au moins 3,5 mm La section des câbles de connexion doit être
proportionnée à la longueur des câbles mêmes et à l’absorption de la charge et, dans tous les cas, elle ne doit pas être inférieure à 1,5 mm Les boutons de commande sont connectés
à la tension de réseau et, par conséquent, ils doivent être isolés et protégés convenablement.
03.2 Alimentation
Raccorder le moteur conformément au schéma. Il est obligatoire de raccorder le moteur à l’installation de mise à la terre. Les spécifications électriques du
moteur sont indiquées sur l’étiquette appliquée au tube du moteur.
02
1
2
3
BLEU
NOIR
MARRON
Jaune/Vert
NEUTRE
MANŒUVRE 1
MANŒUVRE 2
TERRE
M
1
3
2
N
L
03.3 Bouton de commande
Il faut utiliser un bouton à positions momentanées (avec « homme présent ») ; avec interverrouillage mécanique, ne pas utiliser de déviateurs à position
maintenue. Il est absolument interdit de raccorder en parallèle plusieurs boutons de commande ! Le bouton de commande est soumis à la tension de réseau et il
doit donc être isolé et protégé convenablement.
04. INSTALLATION
44
22
L
1
2
3
L (mm)
156 190
2x4,5 Nm 2x9,5 Nm
4
M6x12
M5x12
L
2
M6x12
M5x12
4
3
1
22
10
