03
06. EINSTELLUNG DER ENDSCHALTER
1-AUFWÄRTS drücken und gedrückt halten
2-Die GRÜNE Taste ca. 5 Sekunden drücken und dann loslassen.
Die GRÜNE Taste bleibt gedrückt.
3-Den Motor anhalten, sobald die gewünschte Position erreicht ist *
4-KurzABWÄRTS drücken: Die GRÜNE Taste kehrt in ihre Position zurück.
Der Endschalter ist eingestellt.
* Wenn die gewünschte Position überschritten wird, muss trotzdem ein falscher Endschalter fixiert werden (durch kurzes Drücken von ABWÄRTS kehrt die
GRÜNE Taste in ihre Position zurück und fixiert den Endschalter). Sich von dem soeben eingestellten Endschalter entfernen und den Vorgang wiederholen.
Vor dem Einstellen prüfen, dass der Motor sich in beide Richtungen dreht: Er darf sich nicht am Endschalter befinden.
06.1 Einstellung Endschalter OBEN
IM UHRZEIGERSINN
=
AUFWÄRTS
ACHTUNG:
Bei Betrachten des Motors von der Seite aus schwarzem Kunststoff aus:
1-ABWÄRTS drücken und gedrückt halten
2-Die WEISSE Taste ca. 5 Sekunden drücken und dann loslassen.
Die WEISSE Taste bleibt gedrückt.
3-Den Motor anhalten, sobald die gewünschte Position erreicht ist *
4-KurzAUFWÄRTS drücken: Die WEISSE Taste kehrt in ihre Position zurück.
Der Endschalter ist eingestellt.
* Wenn die gewünschte Position überschritten wird, muss trotzdem ein falscher Endschalter fixiert werden (durch kurzes Drücken von AUFWÄRTS kehrt die
WEISSE Taste in ihre Position zurück und fixiert den Endschalter). Sich von dem soeben eingestellten Endschalter entfernen und den Vorgang wiederholen.
06.2 Einstellung Endschalter UNTEN

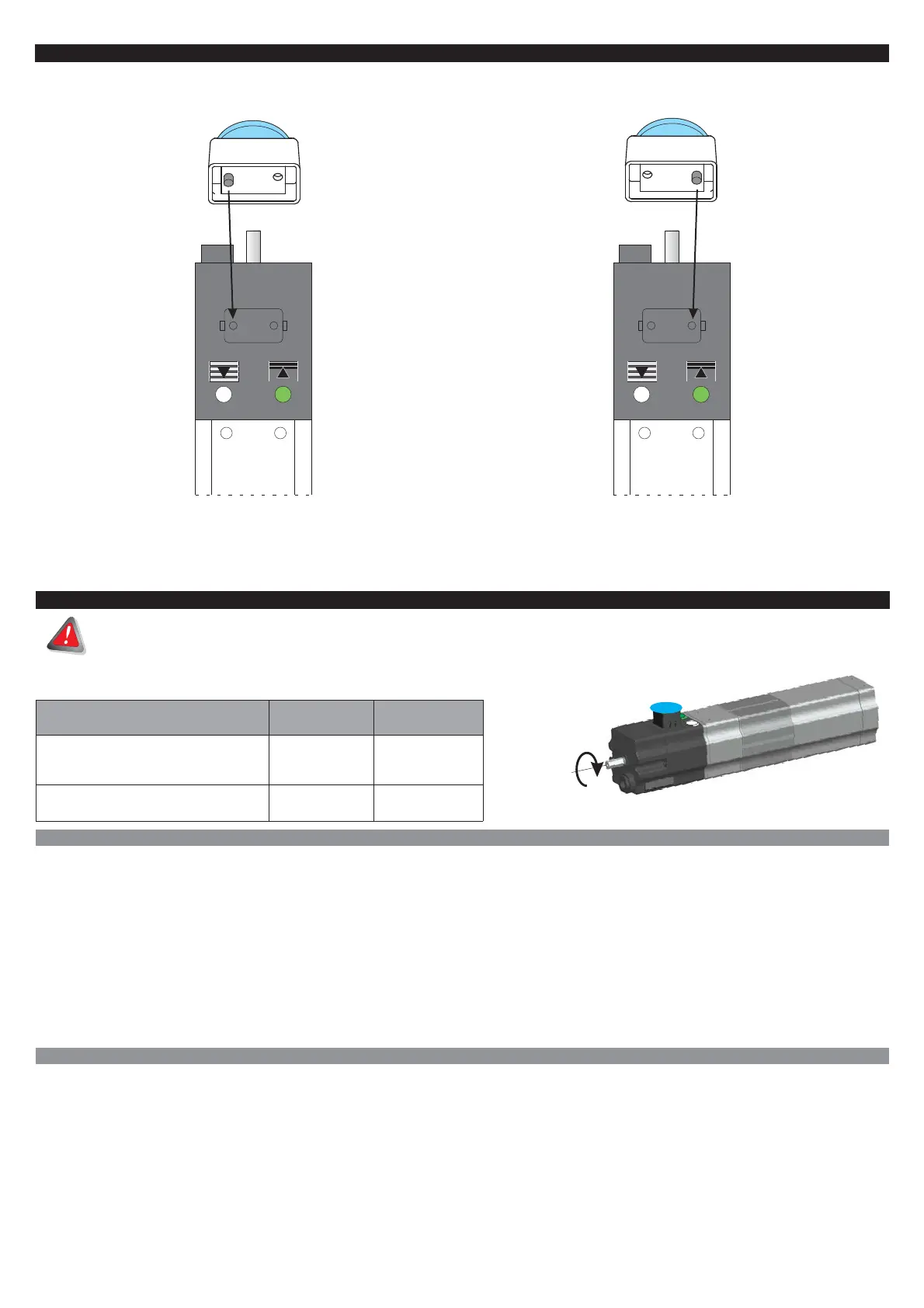

05. MONTAGE DER STOPP-TASTE
Die Stopp-Taste erlaubt nur das Anhalten einer der Bewegungen: je nachdem, wie sie montiert wird,stoppt sie nur die AUFWÄRTS- oder nur
dieABWÄRTS-Bewegung.
Stopp der ABWÄRTS-Bewegung Stopp der AUFWÄRTS-Bewegung
