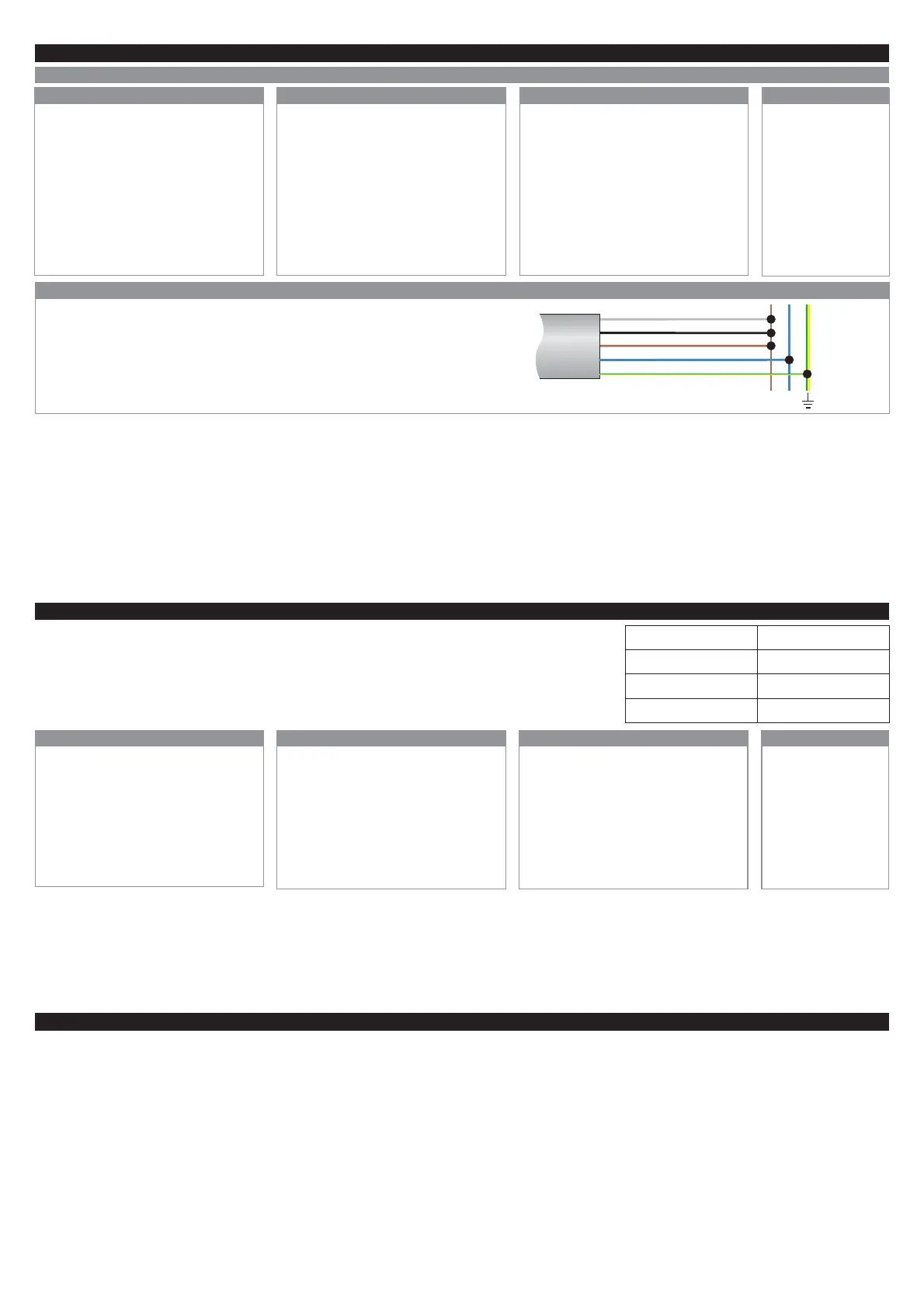

09
16. COLLEGAMENTO A CENTRALI DOMOTICHE
01. Se possibile, porta il motore in posizione intermedia.
02. Togli alimentazione.
03. Collega come da schema a lato.
04. Alimenta il motore. Dopo 30 secondi il motore segnala SU-GIU: reset effettuato!
05. Togli alimentazione.
06. Ripristina i collegamenti. (VEDI schema alla sezione 5)
07. Installa nuovamente il motore (vedi sezione 7 di questo manuale).
14.2 UTILIZZANDO I PULSANTI DI COMANDO
01. Porta il motore in posizione intermedia.
02. Premi MENU per circa 5 sec, sul display
compare la scritta «rS».
03. Premi 2 volte PREV e 9 volte NEXT, sul
display compare «29».
04. Premi STOP. Il display lampeggia, il
motore effettua dei movimenti.
05. Premi assieme PREV e NEXT per circa 2
secondi, finché il motore segnala che il
reset è stato effettuato (1 movimento
su/giù).
06. Installa nuovamente il motore (vedi
sezione 7 di questo manuale).
01. Porta il motore in posizione intermedia.
02. Mantenendo premuto STOP premi anche
PROG per circa 1 sec, finché i led si
accendono.
03. Premi 2 volte SU e 9 volte GIU.
04. Premi STOP. I led lampeggiano, il motore
effettua dei movimenti.
05. Premi assieme SU e GIU per circa 2
secondi, finché il motore segnala che il
reset è stato effettuato (1 movimento
su/giù).
06. Installa nuovamente il motore (vedi
sezione 7 di questo manuale).
01. Porta il motore in posizione intermedia.
02. Premi MENU, sul display compare la
scritta «Menu Rx».
03. Premi 2 volte PREV e 9 volte NEXT. Sul
display compare «29».
04. Premi STOP. l display lampeggia, il
motore effettua dei movimenti.
05. Premi assieme PREV e NEXT per circa 2
secondi, finché il motore segnala che il
reset è stato effettuato (1 movimento
su/giù).
06. Installa nuovamente il motore (vedi
sezione 7 di questo manuale).
Consulta il manuale del
tuo trasmettitore alla
voce:
«MENU RICEVITORE -
FUNZIONE 29 -
Reset del ricevitore»
cavo
5 poli
grigio
marrone
blu
giallo/verde
nero
L
N
Le uscite di comando della centrale domotica devono essere collegate agli ingressi pulsante del motore (fili GRIGIO e NERO) sostituendo di fatto i pulsanti di comando manuale
Aseconda che i pulsanti di comando siano impostati in logica IMPULSO o UOMO PRESENTE la centrale domotica dovrà soddisfare i seguenti requisiti:
Regole che la centrale domotica deve rispettare per comandare i motori con pulsanti funzionanti a IMPULSO.
a) Lacentrale domotica NON DEVE misurare la corrente assorbita dagli ingressi pulsante del motore (i quali assorbono correnti inferiori ad 1 mA).
b) Lacentrale domotica deve essere collegata al motore come da schema, sostituendo i pulsanti di comando con le uscite di comando della centrale domotica.
c) Per azionare il motore, la centrale domotica deve chiudere il contatto (salita o discesa) per più di 0,5 secondi (tipicamente si utilizza un impulso di durata 1 secondo).
d) Acontatti aperti, per arrestare il motore la centrale domotica deve chiudere un contatto (salita o discesa) per meno di 0,5 secondi (tipicamente si utilizza un impulso di durata 0,2
secondi).
Al momento della stampa di questo documento, non sono note particolari problematiche relative alla connessione tra prodotti MASTER SPAe centrali domotiche (qualora si rispettino
le regole di cui sopra). Tuttavia MASTER declina ogni responsabilità riguardante la mancata compatibilità (anche parziale) con qualsivoglia centrale domotica. Se la centrale
domotica utilizza protocolli KNX o simili, contattare il fornitore della centrale domotica informandolo delle regole sopra riportate. E’ probabile che il produttore della centrale domotica
possa fornire adeguate interfacce per connettere il motore alla centrale domotica.
Trasmettitori ARCO
Trasmettitori FLUTE, KUADRO, KORT
Trasmettitori VISIO Altri trasmettitori...
14.1 UTILIZZANDO IL TRASMETTITORE
14. RIPRISTINO DELLE CONDIZIONI DI FABBRICA (reset)
Numero movimenti
Impostazione
1
2 - 3 - 4 - 5 - 6 - 7- 8
*
9
Distanza minima
Distanze intermedie
Distanza massima
Altri trasmettitori...
01. Porta il motore in posizione intermedia.
02. Premi MENU, sul display compare la
scritta «Menu Rx».
03. Premi 8 volte NEXT.
Sul display compare «08».
04. Premi STOP. Il motore segnala il valore
corrente (da 1 a 9 movimenti).
05. Premi SU il numero di volte pari
all’impostazione desiderata (da 1 a 9).
06. Premi STOP. Il motore segnala la nuova
impostazione (da 1 a 9 movimenti).
Consulta il manuale del
tuo trasmettitore alla
voce:
«MENU RICEVITORE
FUNZIONE 08»
*impostazione di fabbrica
15. DISTANZA DALLA BATTUTA SUPERIORE
Questa funzione è disponibile solo se il finecorsa superiore è stato appreso per contatto con la battuta (finecorsa sui tappi).
Se il finecorsa superiore è stato appreso per contatto con la battuta (finecorsa sui tappi), il motore si arresterà a qualche
centimetro dalla battuta (solo occasionalmente andrà a ricercare la battuta per ricalibrare automaticamente la corsa).
Questo parametro permette di impostare la distanza tra il punto di arresto e la battuta.
La fabbrica imposta il parametro a livello 5. Per modificare questo parametro:
Trasmettitori ARCO
Trasmettitori FLUTE, KUADRO, KORT
Trasmettitori VISIO
01. Porta il motore in posizione intermedia.
02. Premi MENU per circa 5 sec, sul display
compare la scritta «rS».
03. Premi 8 volte NEXT.
Sul display compare «08».
04. Premi STOP. Il motore segnala il valore
corrente (da 1 a 9 movimenti).
05. Premi NEXT il numero di volte pari
all’impostazione desiderata (da 1 a 9).
06. Premi STOP. Il motore segnala la nuova
impostazione (da 1 a 9 movimenti).
01. Porta il motore in posizione intermedia.
02. Mantenendo premuto STOP premi anche
PROG per circa 1 sec, finché i led si
accendono.
03. Premi 8 volte GIU.
04. Premi STOP. Il motore segnala il valore
corrente (da 1 a 9 movimenti).
05. Premi GIU il numero di volte pari
all’impostazione desiderata (da 1 a 9).
06. Premi STOP. Il motore segnala la nuova
impostazione (da 1 a 9 movimenti).
