16
SK

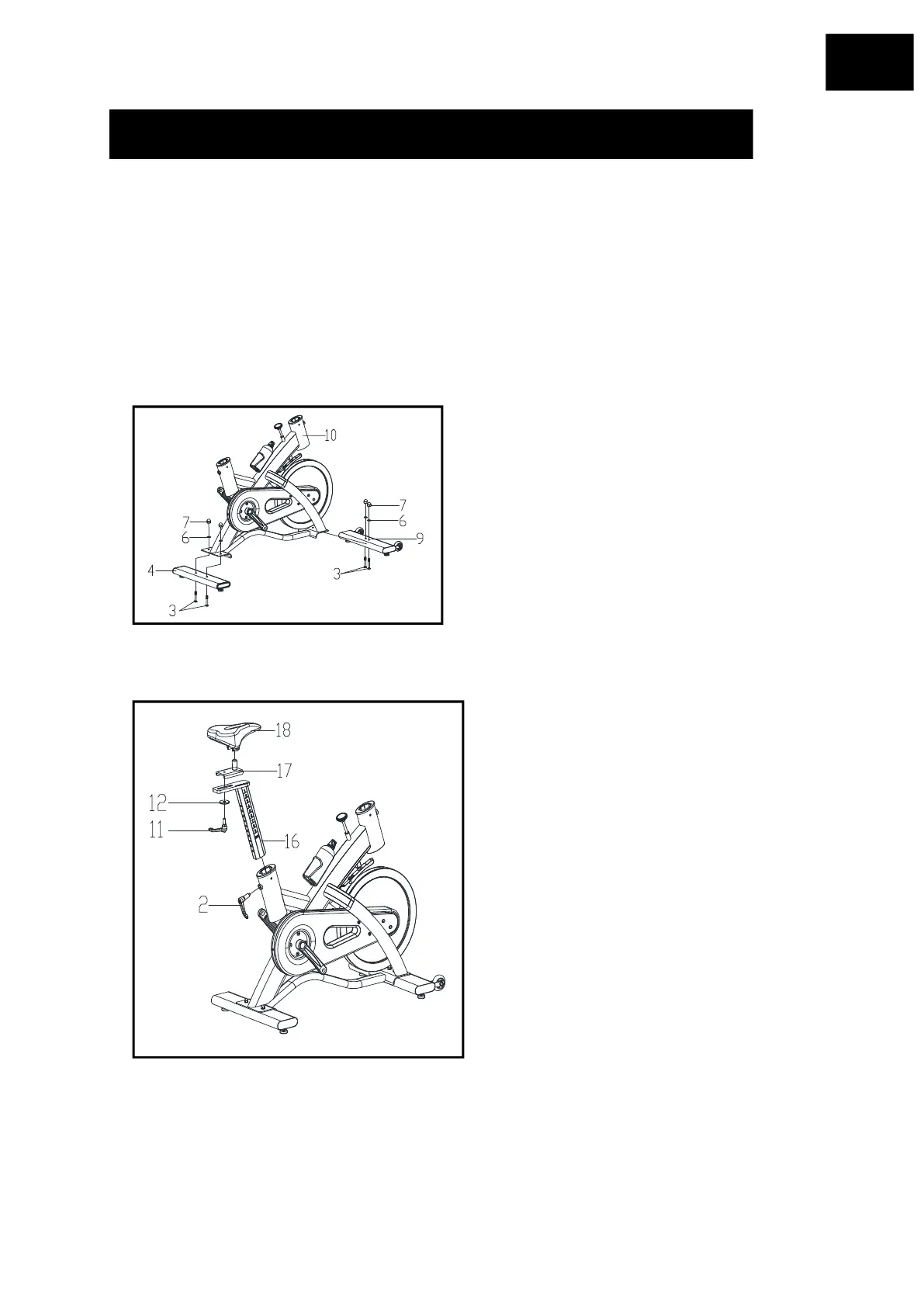

OBR.1
OBR.2
ZLOŽENIE STROJA:
1. Príprava:
A. Uistite sa, že máte na montáž dostatok priestoru.
B. Montáž vykonávajte pomocou náradia, ktoré je súčasťou balenia.
C. Pred montážou skontrolujte podľa zoznamu dielov úplnosť balenia.
2. Inštrukcie k zloženiu:
:
Obr. 2:
Vložte vertikálne sedlovú tyč (16) do
otvoru v hlavnom ráme. Uvoľnite
skrutku (2) a potiahnite ho späť.
Potom vyberte požadovanú výšku.
Uvoľnite skrutku a potom ho
dotiahnite.
Sedlová tyč (17) pripevnite k
vertikálnej sedlovej tyči (16) pomocou
skrutky (11) a plochej podložky
Obr.1:
Pripevnite prednú stabilizačnú tyč (9)
k hlavnému rámu (10) pomocou 2
setov Ø8 plochej podložky (6), M8
matice (7) a M8 * 52 skrutky (3).
Pripevnite zadnú stabilizačnú tyč (4)
k hlavnému rámu (10) pomocou 2
setov Ø8 plochej podložky (6), M8
matice (7) a M8 * 52 skrutky (3).
